4.4 Ablaufdiagramme für die Inbetriebnahme
u
Unterdiagramm A1: Einfaches Einstellen des Motors mit Energiesparmodus oder
Fangfunktion im U/f-Betrieb.
Abb. 4.7, Ablaufdiagramm A1, beschreibt ein einfaches Einrichten des Motors für die U/f-Regelung. Die U/f-
Motorregelung kann für die meisten Basisanwendungen wie Lüfter und Pumpen verwendet werden. In diesem Verfahren
werden die Anwendung der Energieeinsparfunktionen und die Drehzahlberechnung mit Fangfunktion beschrieben. Die
U/f-Regelung kann in Fällen verwendet werden, in denen kein Autotuning durchgeführt werden kann.

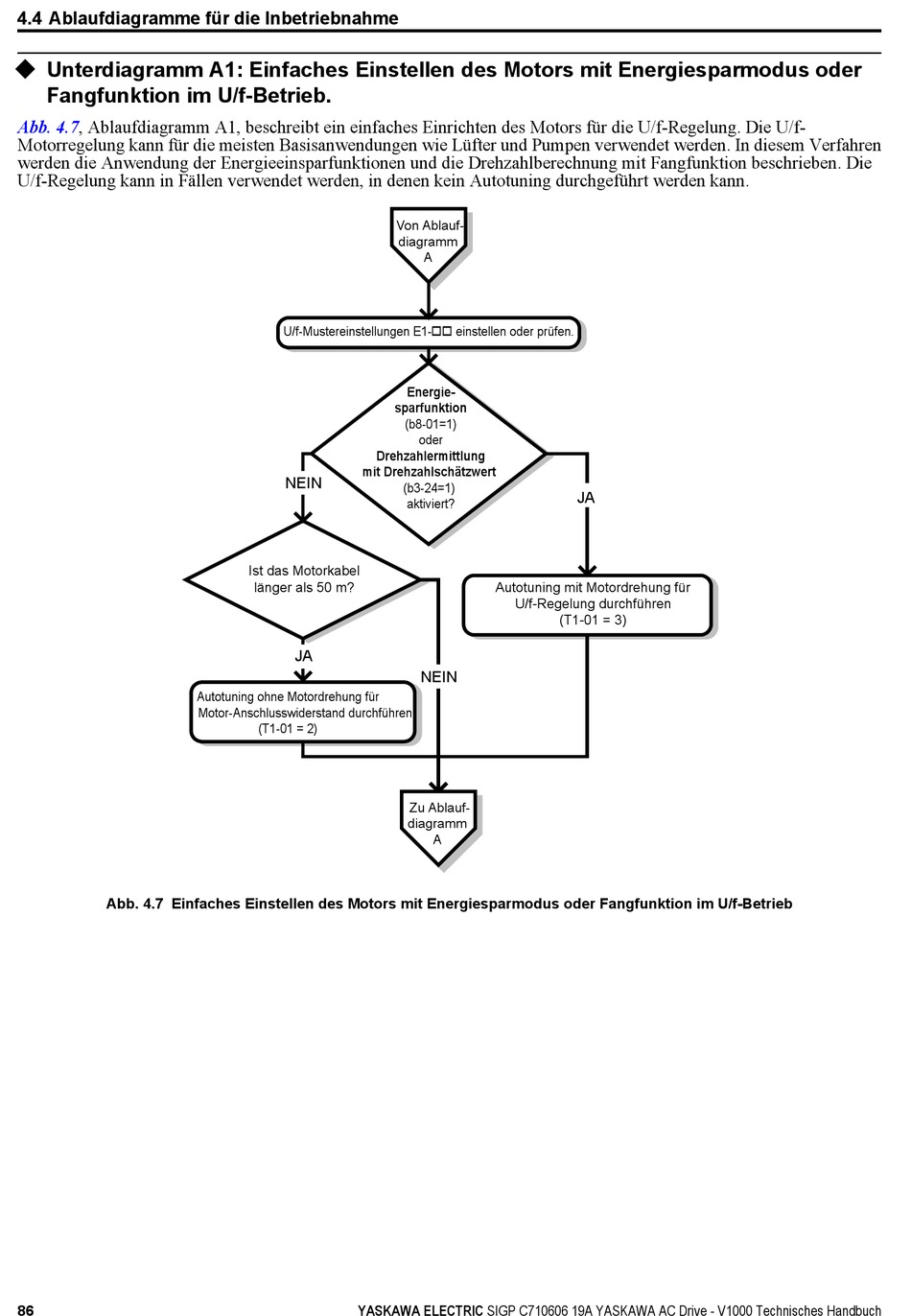

Abb. 4.7 Einfaches Einstellen des Motors mit Energiesparmodus oder Fangfunktion im U/f-Betrieb
86
U/f-Mustereinstellungen E1-oo einstellen oder prüfen.
mit Drehzahlschätzwert
NEIN
Ist das Motorkabel
länger als 50 m?
JA
Autotuning ohne Motordrehung für
Motor-Anschlusswiderstand durchführen
(T1-01 = 2)
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Von Ablauf-
diagramm
A
Energie-
sparfunktion
(b8-01=1)
oder
Drehzahlermittlung
(b3-24=1)
aktiviert?
Autotuning mit Motordrehung für
U/f-Regelung durchführen
NEIN
Zu Ablauf-
diagramm
A
JA
(T1-01 = 3)
