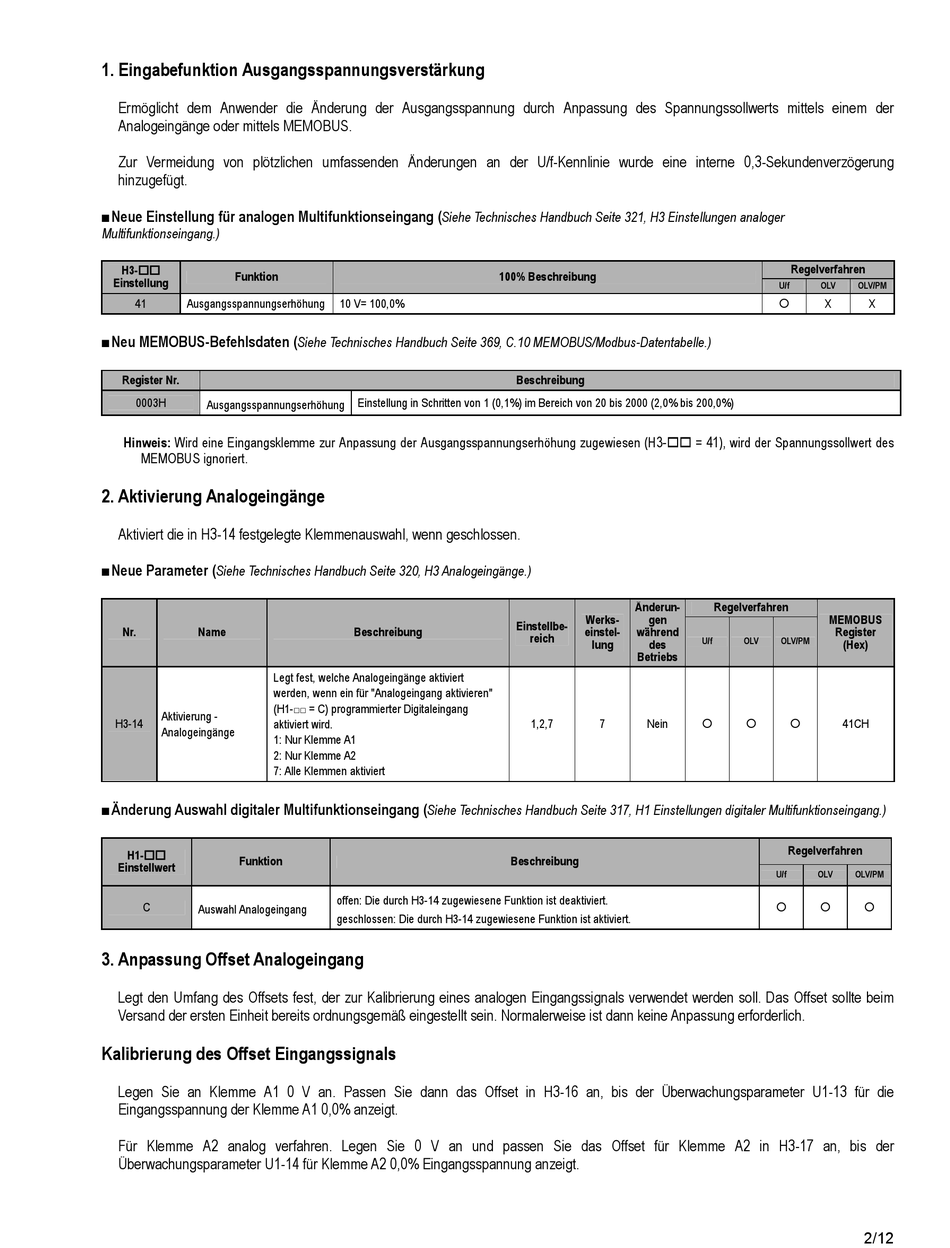

1. Eingabefunktion Ausgangsspannungsverstärkung
Ermöglicht dem Anwender die Änderung der Ausgangsspannung durch Anpassung des Spannungssollwerts mittels einem der
Analogeingänge oder mittels MEMOBUS.
Zur Vermeidung von plötzlichen umfassenden Änderungen an der U/f-Kennlinie wurde eine interne 0,3-Sekundenverzögerung
hinzugefügt.
■Neue Einstellung für analogen Multifunktionseingang (
Multifunktionseingang.)
H3-
Funktion
Einstellung
41 Ausgangsspannungserhöhung
■Neu MEMOBUS-Befehlsdaten (
Register Nr.
0003H
Ausgangsspannungserhöhung
Hinweis: Wird eine Eingangsklemme zur Anpassung der Ausgangsspannungserhöhung zugewiesen (H3- = 41), wird der Spannungssollwert des
MEMOBUS ignoriert.
2. Aktivierung Analogeingänge
Aktiviert die in H3-14 festgelegte Klemmenauswahl, wenn geschlossen.
■Neue Parameter (
Siehe Technisches Handbuch Seite 320, H3 Analogeingänge.)
Nr. Name
Legt fest, welche Analogeingänge aktiviert
werden, wenn ein für "Analogeingang aktivieren"
(H1-
Aktivierung -
H3-14 aktiviert wird.
Analogeingänge
1: Nur Klemme A1
2: Nur Klemme A2
7: Alle Klemmen aktiviert
■Änderung Auswahl digitaler Multifunktionseingang (
H1-
Funktion
Einstellwert
C
Auswahl Analogeingang

3. Anpassung Offset Analogeingang

Legt den Umfang des Offsets fest, der zur Kalibrierung eines analogen Eingangssignals verwendet werden soll. Das Offset sollte beim
Versand der ersten Einheit bereits ordnungsgemäß eingestellt sein. Normalerweise ist dann keine Anpassung erforderlich.
Kalibrierung des Offset Eingangssignals
Legen Sie an Klemme A1 0 V an. Passen Sie dann das Offset in H3-16 an, bis der Überwachungsparameter U1-13 für die
Eingangsspannung der Klemme A1 0,0% anzeigt.
Für Klemme A2 analog verfahren. Legen Sie 0 V an und passen Sie das Offset für Klemme A2 in H3-17 an, bis der
Überwachungsparameter U1-14 für Klemme A2 0,0% Eingangsspannung anzeigt.
Siehe Technisches Handbuch Seite 321, H3 Einstellungen analoger
10 V= 100,0%
Siehe Technisches Handbuch Seite 369, C.10 MEMOBUS/Modbus-Datentabelle.)
Einstellung in Schritten von 1 (0,1%) im Bereich von 20 bis 2000 (2,0% bis 200,0%)
Beschreibung
= C) programmierter Digitaleingang
□□
Siehe Technisches Handbuch Seite 317, H1 Einstellungen digitaler Multifunktionseingang.)
offen: Die durch H3-14 zugewiesene Funktion ist deaktiviert.
geschlossen: Die durch H3-14 zugewiesene Funktion ist aktiviert.
100% Beschreibung
Beschreibung
Änderun-
Werks- gen
Einstellbe-
einstel- während
reich
lung des
Betriebs
1,2,7 7 Nein
Beschreibung
Regelverfahren
U/f OLV OLV/PM
 X X
Regelverfahren
MEMOBUS
Register
U/f OLV OLV/PM
(Hex)
   41CH
Regelverfahren
U/f OLV OLV/PM
  
2/12
