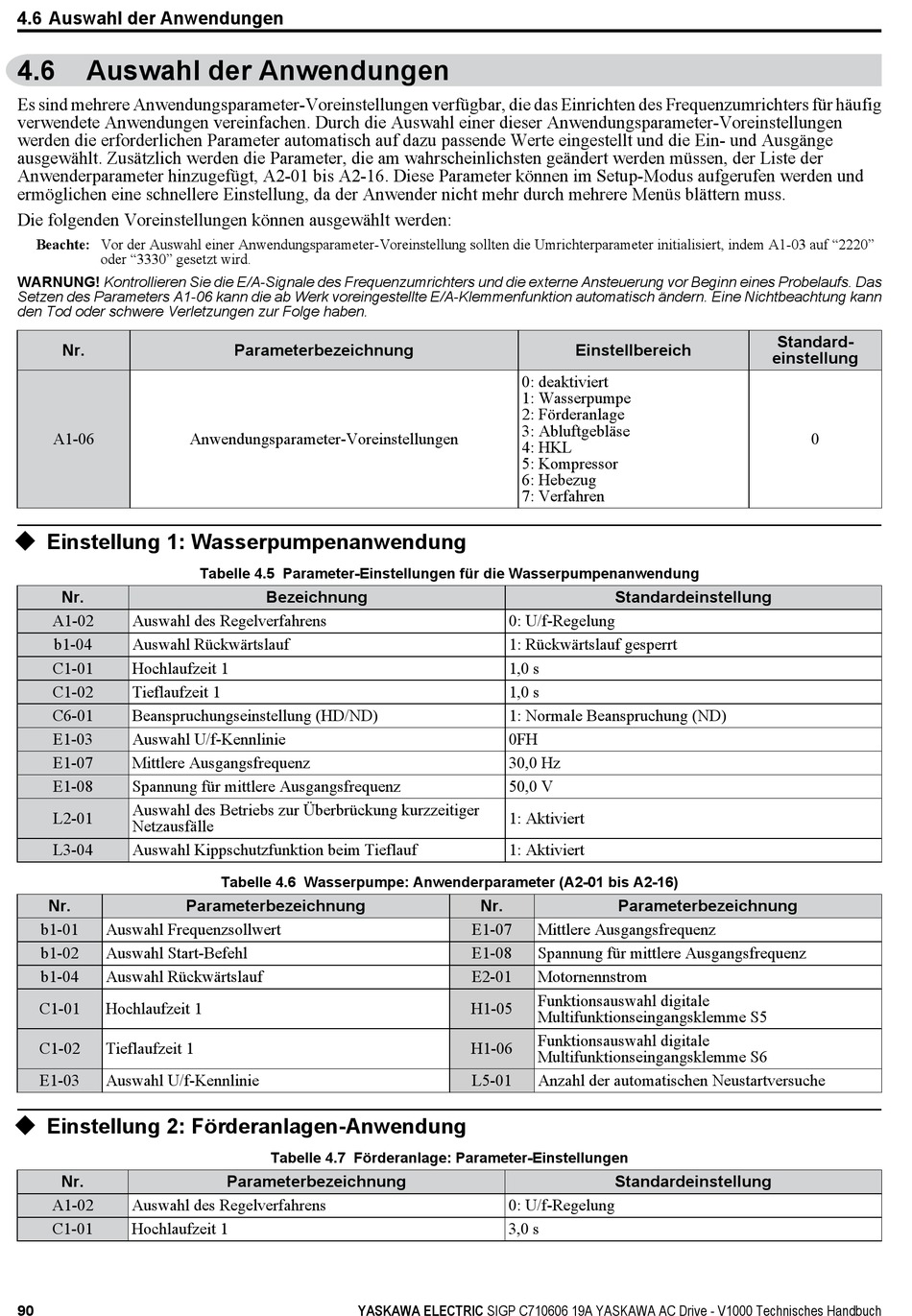

4.6 Auswahl der Anwendungen

4.6

Auswahl der Anwendungen

Es sind mehrere Anwendungsparameter-Voreinstellungen verfügbar, die das Einrichten des Frequenzumrichters für häufig
verwendete Anwendungen vereinfachen. Durch die Auswahl einer dieser Anwendungsparameter-Voreinstellungen
werden die erforderlichen Parameter automatisch auf dazu passende Werte eingestellt und die Ein- und Ausgänge
ausgewählt. Zusätzlich werden die Parameter, die am wahrscheinlichsten geändert werden müssen, der Liste der
Anwenderparameter hinzugefügt, A2-01 bis A2-16. Diese Parameter können im Setup-Modus aufgerufen werden und
ermöglichen eine schnellere Einstellung, da der Anwender nicht mehr durch mehrere Menüs blättern muss.
Die folgenden Voreinstellungen können ausgewählt werden:
Beachte: Vor der Auswahl einer Anwendungsparameter-Voreinstellung sollten die Umrichterparameter initialisiert, indem A1-03 auf "2220"
oder "3330" gesetzt wird.
WARNUNG! Kontrollieren Sie die E/A-Signale des Frequenzumrichters und die externe Ansteuerung vor Beginn eines Probelaufs. Das
Setzen des Parameters A1-06 kann die ab Werk voreingestellte E/A-Klemmenfunktion automatisch ändern. Eine Nichtbeachtung kann
den Tod oder schwere Verletzungen zur Folge haben.
Nr.
A1-06
u

Einstellung 1: Wasserpumpenanwendung

Nr.
A1-02 Auswahl des Regelverfahrens
b1-04 Auswahl Rückwärtslauf
C1-01 Hochlaufzeit 1
C1-02 Tieflaufzeit 1
C6-01 Beanspruchungseinstellung (HD/ND)
E1-03 Auswahl U/f-Kennlinie
E1-07 Mittlere Ausgangsfrequenz
E1-08 Spannung für mittlere Ausgangsfrequenz
Auswahl des Betriebs zur Überbrückung kurzzeitiger
L2-01
Netzausfälle
L3-04 Auswahl Kippschutzfunktion beim Tieflauf
Nr. Parameterbezeichnung
b1-01 Auswahl Frequenzsollwert
b1-02 Auswahl Start-Befehl
b1-04 Auswahl Rückwärtslauf
C1-01 Hochlaufzeit 1
C1-02 Tieflaufzeit 1
E1-03 Auswahl U/f-Kennlinie
u
Einstellung 2: Förderanlagen-Anwendung
Nr.
A1-02 Auswahl des Regelverfahrens
C1-01 Hochlaufzeit 1
90
Parameterbezeichnung
Anwendungsparameter-Voreinstellungen
Tabelle 4.5 Parameter-Einstellungen für die Wasserpumpenanwendung
Bezeichnung
Tabelle 4.6 Wasserpumpe: Anwenderparameter (A2-01 bis A2-16)
Tabelle 4.7 Förderanlage: Parameter-Einstellungen
Parameterbezeichnung
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Einstellbereich
0: deaktiviert
1: Wasserpumpe
2: Förderanlage
3: Abluftgebläse
4: HKL
5: Kompressor
6: Hebezug
7: Verfahren
Standardeinstellung
0: U/f-Regelung
1: Rückwärtslauf gesperrt
1,0 s
1,0 s
1: Normale Beanspruchung (ND)
0FH
30,0 Hz
50,0 V
1: Aktiviert
1: Aktiviert
Nr. Parameterbezeichnung
E1-07 Mittlere Ausgangsfrequenz
E1-08 Spannung für mittlere Ausgangsfrequenz
E2-01 Motornennstrom
Funktionsauswahl digitale
H1-05
Multifunktionseingangsklemme S5
Funktionsauswahl digitale
H1-06
Multifunktionseingangsklemme S6
L5-01 Anzahl der automatischen Neustartversuche
Standardeinstellung
0: U/f-Regelung
3,0 s
Standard-
einstellung
0
