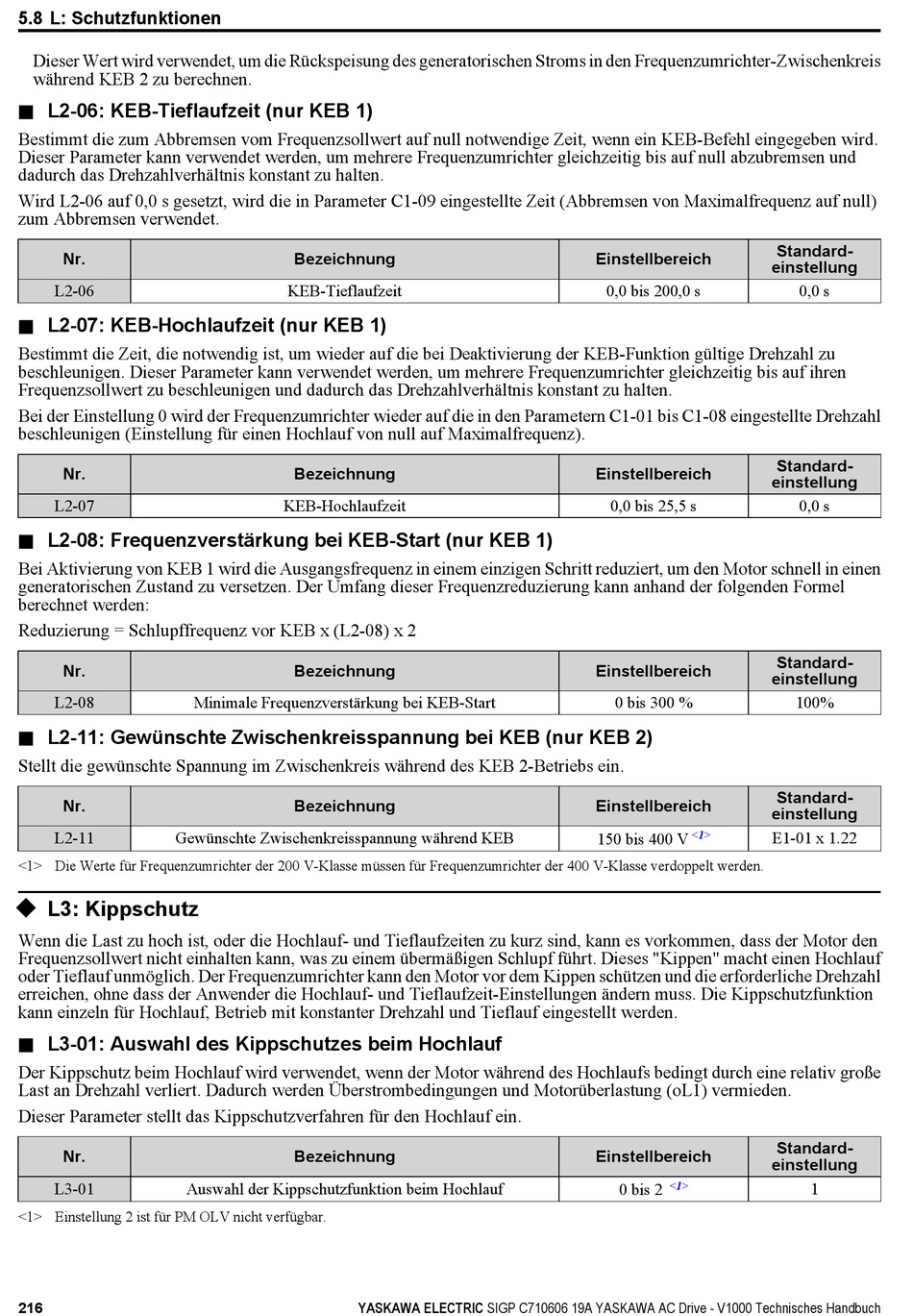

5.8 L: Schutzfunktionen
Dieser Wert wird verwendet, um die Rückspeisung des generatorischen Stroms in den Frequenzumrichter-Zwischenkreis
während KEB 2 zu berechnen.
n L2-06: KEB-Tieflaufzeit (nur KEB 1)
Bestimmt die zum Abbremsen vom Frequenzsollwert auf null notwendige Zeit, wenn ein KEB-Befehl eingegeben wird.
Dieser Parameter kann verwendet werden, um mehrere Frequenzumrichter gleichzeitig bis auf null abzubremsen und
dadurch das Drehzahlverhältnis konstant zu halten.
Wird L2-06 auf 0,0 s gesetzt, wird die in Parameter C1-09 eingestellte Zeit (Abbremsen von Maximalfrequenz auf null)
zum Abbremsen verwendet.
Nr.
L2-06
n L2-07: KEB-Hochlaufzeit (nur KEB 1)
Bestimmt die Zeit, die notwendig ist, um wieder auf die bei Deaktivierung der KEB-Funktion gültige Drehzahl zu
beschleunigen. Dieser Parameter kann verwendet werden, um mehrere Frequenzumrichter gleichzeitig bis auf ihren
Frequenzsollwert zu beschleunigen und dadurch das Drehzahlverhältnis konstant zu halten.
Bei der Einstellung 0 wird der Frequenzumrichter wieder auf die in den Parametern C1-01 bis C1-08 eingestellte Drehzahl
beschleunigen (Einstellung für einen Hochlauf von null auf Maximalfrequenz).
Nr.
L2-07
n L2-08: Frequenzverstärkung bei KEB-Start (nur KEB 1)
Bei Aktivierung von KEB 1 wird die Ausgangsfrequenz in einem einzigen Schritt reduziert, um den Motor schnell in einen
generatorischen Zustand zu versetzen. Der Umfang dieser Frequenzreduzierung kann anhand der folgenden Formel
berechnet werden:
Reduzierung = Schlupffrequenz vor KEB x (L2-08) x 2
Nr.
L2-08
n L2-11: Gewünschte Zwischenkreisspannung bei KEB (nur KEB 2)
Stellt die gewünschte Spannung im Zwischenkreis während des KEB 2-Betriebs ein.
Nr.
L2-11 Gewünschte Zwischenkreisspannung während KEB
<1> Die Werte für Frequenzumrichter der 200 V-Klasse müssen für Frequenzumrichter der 400 V-Klasse verdoppelt werden.
u

L3: Kippschutz

Wenn die Last zu hoch ist, oder die Hochlauf- und Tieflaufzeiten zu kurz sind, kann es vorkommen, dass der Motor den
Frequenzsollwert nicht einhalten kann, was zu einem übermäßigen Schlupf führt. Dieses "Kippen" macht einen Hochlauf
oder Tieflauf unmöglich. Der Frequenzumrichter kann den Motor vor dem Kippen schützen und die erforderliche Drehzahl
erreichen, ohne dass der Anwender die Hochlauf- und Tieflaufzeit-Einstellungen ändern muss. Die Kippschutzfunktion
kann einzeln für Hochlauf, Betrieb mit konstanter Drehzahl und Tieflauf eingestellt werden.
n

L3-01: Auswahl des Kippschutzes beim Hochlauf

Der Kippschutz beim Hochlauf wird verwendet, wenn der Motor während des Hochlaufs bedingt durch eine relativ große
Last an Drehzahl verliert. Dadurch werden Überstrombedingungen und Motorüberlastung (oL1) vermieden.
Dieser Parameter stellt das Kippschutzverfahren für den Hochlauf ein.
Nr.
L3-01 Auswahl der Kippschutzfunktion beim Hochlauf
<1> Einstellung 2 ist für PM OLV nicht verfügbar.
216
Bezeichnung
KEB-Tieflaufzeit
Bezeichnung
KEB-Hochlaufzeit
Bezeichnung
Minimale Frequenzverstärkung bei KEB-Start
Bezeichnung
Bezeichnung
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Einstellbereich
0,0 bis 200,0 s
Einstellbereich
0,0 bis 25,5 s
Einstellbereich
0 bis 300 %
Einstellbereich
<1>
150 bis 400 V
Einstellbereich
<1>
0 bis 2
Standard-
einstellung
0,0 s
Standard-
einstellung
0,0 s
Standard-
einstellung
100%
Standard-
einstellung
E1-01 x 1.22
Standard-
einstellung
1
