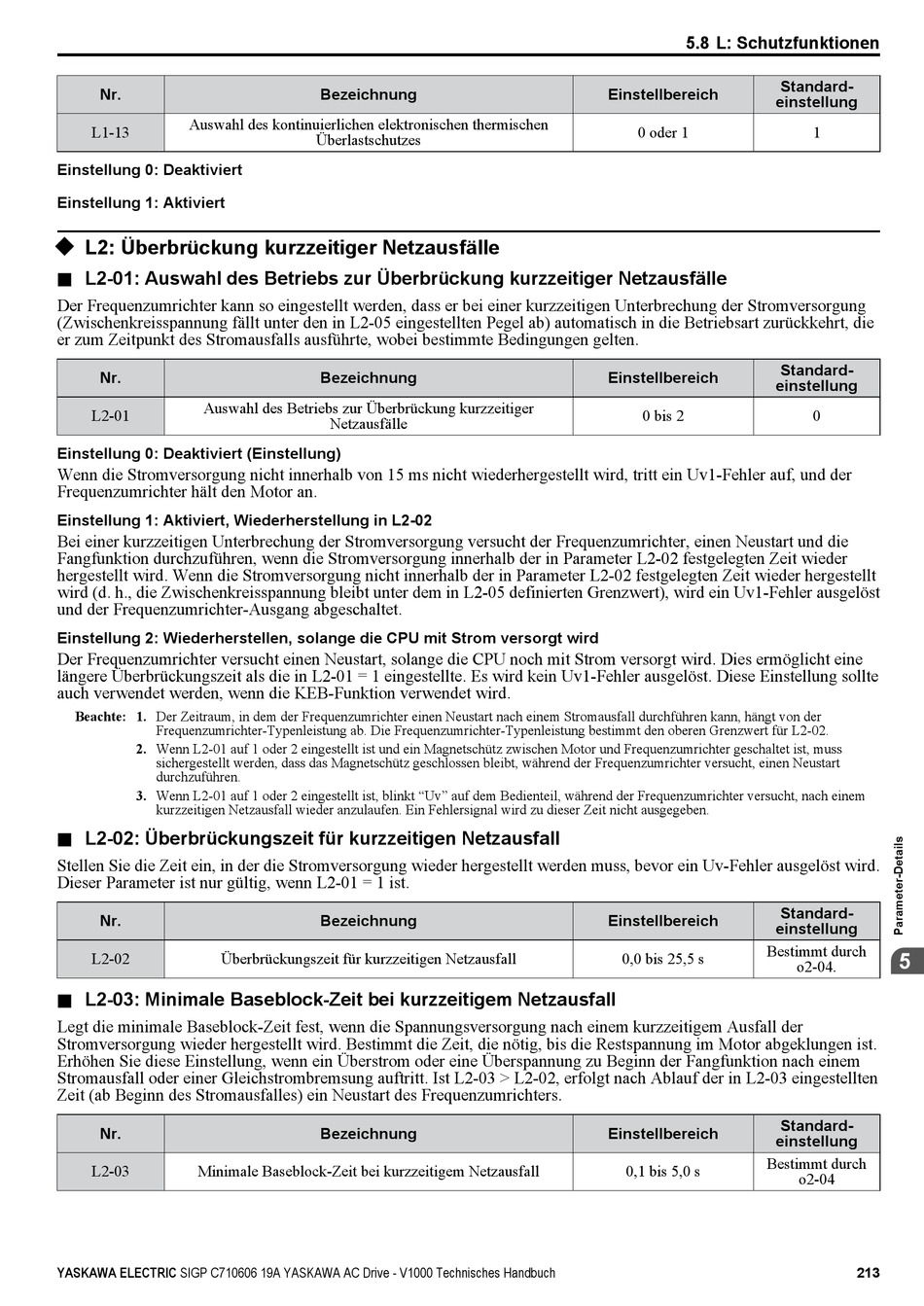

Nr.
Auswahl des kontinuierlichen elektronischen thermischen
L1-13
Einstellung 0: Deaktiviert
Einstellung 1: Aktiviert
u
L2: Überbrückung kurzzeitiger Netzausfälle
n L2-01: Auswahl des Betriebs zur Überbrückung kurzzeitiger Netzausfälle
Der Frequenzumrichter kann so eingestellt werden, dass er bei einer kurzzeitigen Unterbrechung der Stromversorgung
(Zwischenkreisspannung fällt unter den in L2-05 eingestellten Pegel ab) automatisch in die Betriebsart zurückkehrt, die
er zum Zeitpunkt des Stromausfalls ausführte, wobei bestimmte Bedingungen gelten.
Nr.
Auswahl des Betriebs zur Überbrückung kurzzeitiger
L2-01
Einstellung 0: Deaktiviert (Einstellung)
Wenn die Stromversorgung nicht innerhalb von 15 ms nicht wiederhergestellt wird, tritt ein Uv1-Fehler auf, und der
Frequenzumrichter hält den Motor an.
Einstellung 1: Aktiviert, Wiederherstellung in L2-02
Bei einer kurzzeitigen Unterbrechung der Stromversorgung versucht der Frequenzumrichter, einen Neustart und die
Fangfunktion durchzuführen, wenn die Stromversorgung innerhalb der in Parameter L2-02 festgelegten Zeit wieder
hergestellt wird. Wenn die Stromversorgung nicht innerhalb der in Parameter L2-02 festgelegten Zeit wieder hergestellt
wird (d. h., die Zwischenkreisspannung bleibt unter dem in L2-05 definierten Grenzwert), wird ein Uv1-Fehler ausgelöst
und der Frequenzumrichter-Ausgang abgeschaltet.
Einstellung 2: Wiederherstellen, solange die CPU mit Strom versorgt wird
Der Frequenzumrichter versucht einen Neustart, solange die CPU noch mit Strom versorgt wird. Dies ermöglicht eine
längere Überbrückungszeit als die in L2-01 = 1 eingestellte. Es wird kein Uv1-Fehler ausgelöst. Diese Einstellung sollte
auch verwendet werden, wenn die KEB-Funktion verwendet wird.
Beachte: 1. Der Zeitraum, in dem der Frequenzumrichter einen Neustart nach einem Stromausfall durchführen kann, hängt von der
Frequenzumrichter-Typenleistung ab. Die Frequenzumrichter-Typenleistung bestimmt den oberen Grenzwert für L2-02.
2. Wenn L2-01 auf 1 oder 2 eingestellt ist und ein Magnetschütz zwischen Motor und Frequenzumrichter geschaltet ist, muss
sichergestellt werden, dass das Magnetschütz geschlossen bleibt, während der Frequenzumrichter versucht, einen Neustart
durchzuführen.
3. Wenn L2-01 auf 1 oder 2 eingestellt ist, blinkt "Uv" auf dem Bedienteil, während der Frequenzumrichter versucht, nach einem
kurzzeitigen Netzausfall wieder anzulaufen. Ein Fehlersignal wird zu dieser Zeit nicht ausgegeben.
n L2-02: Überbrückungszeit für kurzzeitigen Netzausfall
Stellen Sie die Zeit ein, in der die Stromversorgung wieder hergestellt werden muss, bevor ein Uv-Fehler ausgelöst wird.
Dieser Parameter ist nur gültig, wenn L2-01 = 1 ist.
Nr.
L2-02 Überbrückungszeit für kurzzeitigen Netzausfall
n

L2-03: Minimale Baseblock-Zeit bei kurzzeitigem Netzausfall

Legt die minimale Baseblock-Zeit fest, wenn die Spannungsversorgung nach einem kurzzeitigem Ausfall der
Stromversorgung wieder hergestellt wird. Bestimmt die Zeit, die nötig, bis die Restspannung im Motor abgeklungen ist.
Erhöhen Sie diese Einstellung, wenn ein Überstrom oder eine Überspannung zu Beginn der Fangfunktion nach einem
Stromausfall oder einer Gleichstrombremsung auftritt. Ist L2-03 > L2-02, erfolgt nach Ablauf der in L2-03 eingestellten
Zeit (ab Beginn des Stromausfalles) ein Neustart des Frequenzumrichters.
Nr.
L2-03 Minimale Baseblock-Zeit bei kurzzeitigem Netzausfall
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Bezeichnung
Überlastschutzes
Bezeichnung
Netzausfälle
Bezeichnung
Bezeichnung
5.8 L: Schutzfunktionen
Standard-
Einstellbereich
einstellung
0 oder 1
Standard-
Einstellbereich
einstellung
0 bis 2
Standard-
Einstellbereich
einstellung
Bestimmt durch
0,0 bis 25,5 s
Standard-
Einstellbereich
einstellung
Bestimmt durch
0,1 bis 5,0 s
1
0
5
o2-04.
o2-04
213
