Ablaufdiagramm A: Grundlegende Inbetriebnahme und Motoreinstellung

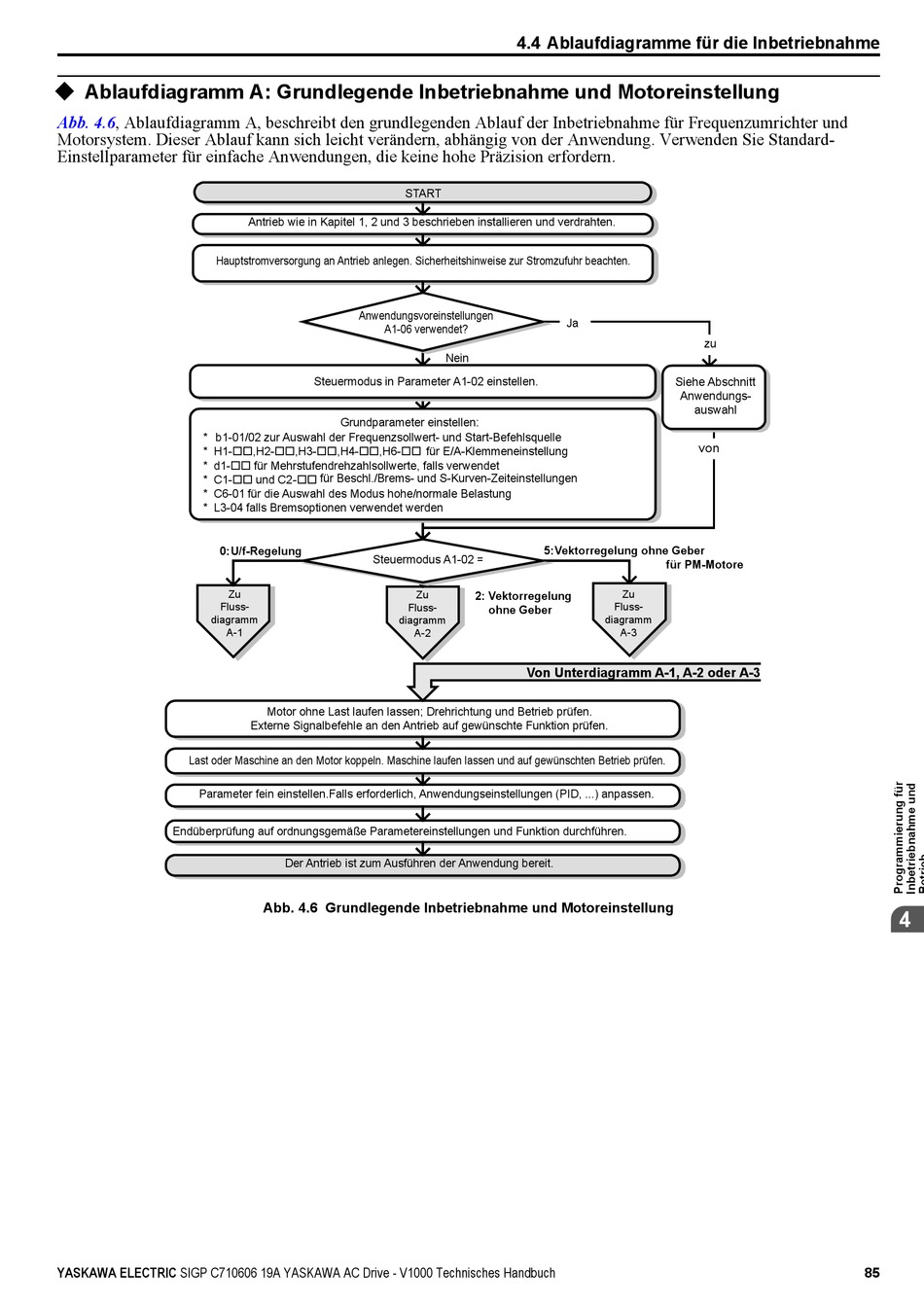

Abb. 4.6, Ablaufdiagramm A, beschreibt den grundlegenden Ablauf der Inbetriebnahme für Frequenzumrichter und
Motorsystem. Dieser Ablauf kann sich leicht verändern, abhängig von der Anwendung. Verwenden Sie Standard-
Einstellparameter für einfache Anwendungen, die keine hohe Präzision erfordern.
Hauptstromversorgung an Antrieb anlegen. Sicherheitshinweise zur Stromzufuhr beachten.
* b1-01/02 zur Auswahl der Frequenzsollwert- und Start-Befehlsquelle
* H1-oo,H2-oo,H3-oo,H4-oo,H6-oo für E/A-Klemmeneinstellung
* d1-oo für Mehrstufendrehzahlsollwerte, falls verwendet
* C1-oo und C2-oo
* C6-01 für die Auswahl des Modus hohe/normale Belastung
* L3-04 falls Bremsoptionen verwendet werden
0: U/f-Regelung
Zu
Fluss-
diagramm
A-1
Last oder Maschine an den Motor koppeln. Maschine laufen lassen und auf gewünschten Betrieb prüfen.
Parameter fein einstellen.Falls erforderlich, Anwendungseinstellungen (PID, ...) anpassen.
Endüberprüfung auf ordnungsgemäße Parametereinstellungen und Funktion durchführen.
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
START
Antrieb wie in Kapitel 1, 2 und 3 beschrieben installieren und verdrahten.
Anwendungsvoreinstellungen
A1-06 verwendet?
Steuermodus in Parameter A1-02 einstellen.
Grundparameter einstellen:
für Beschl./Brems- und S-Kurven-Zeiteinstellungen
Steuermodus A1-02 =
Zu
Fluss-
diagramm
A-2
Motor ohne Last laufen lassen; Drehrichtung und Betrieb prüfen.
Externe Signalbefehle an den Antrieb auf gewünschte Funktion prüfen.
Der Antrieb ist zum Ausführen der Anwendung bereit.
Abb. 4.6 Grundlegende Inbetriebnahme und Motoreinstellung
4.4 Ablaufdiagramme für die Inbetriebnahme
Ja
Nein
5: Vektorregelung ohne Geber
2: Vektorregelung
Fluss-
ohne Geber
diagramm
A-3
Von Unterdiagramm A-1, A-2 oder A-3
zu
Siehe Abschnitt
Anwendungs-
auswahl
von
für PM-Motore
Zu
