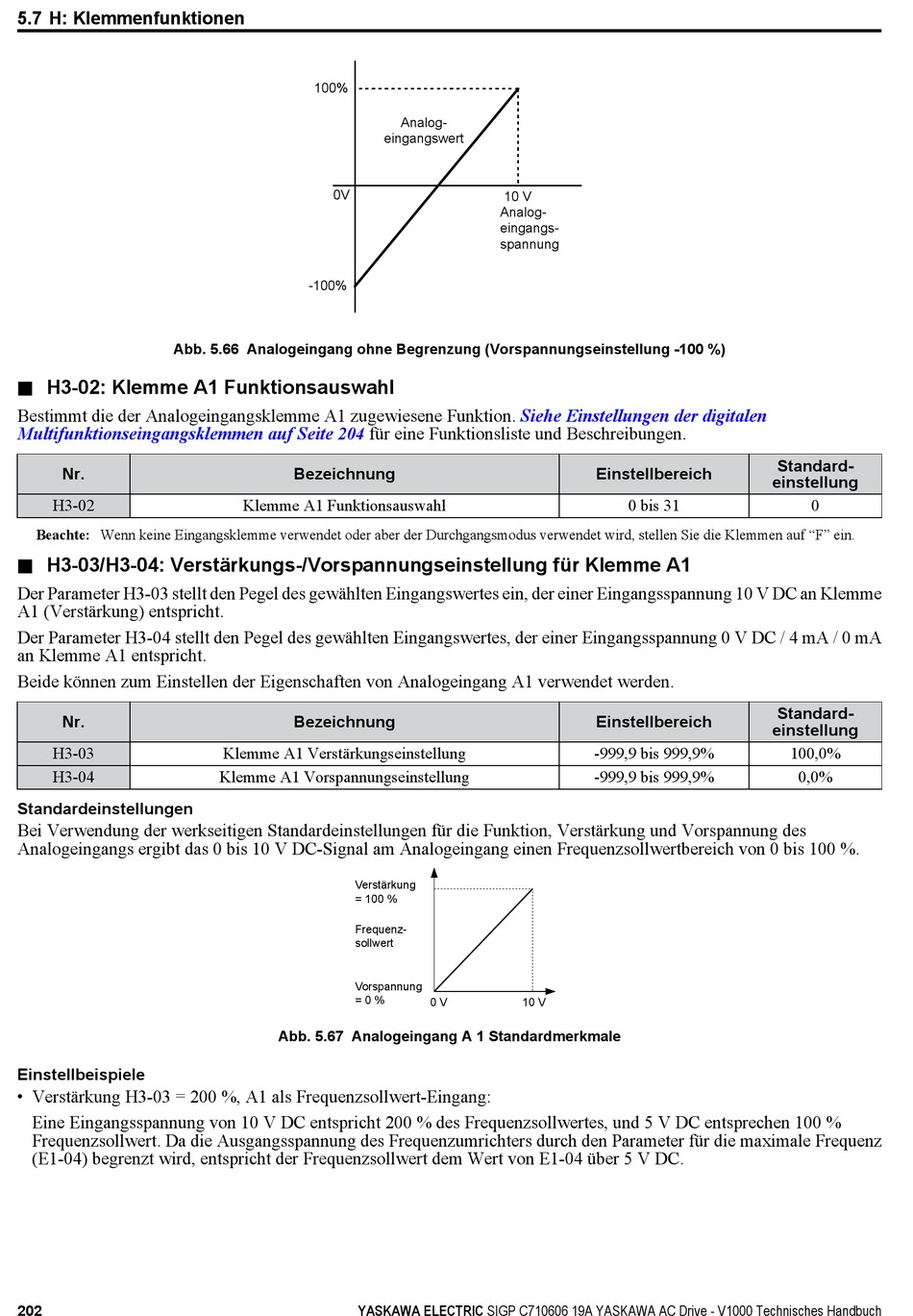

5.7 H: Klemmenfunktionen
Abb. 5.66 Analogeingang ohne Begrenzung (Vorspannungseinstellung -100 %)
n H3-02: Klemme A1 Funktionsauswahl
Bestimmt die der Analogeingangsklemme A1 zugewiesene Funktion.
Multifunktionseingangsklemmen auf Seite 204
Nr.
H3-02
Beachte: Wenn keine Eingangsklemme verwendet oder aber der Durchgangsmodus verwendet wird, stellen Sie die Klemmen auf "F" ein.
n H3-03/H3-04: Verstärkungs-/Vorspannungseinstellung für Klemme A1
Der Parameter H3-03 stellt den Pegel des gewählten Eingangswertes ein, der einer Eingangsspannung 10 V DC an Klemme
A1 (Verstärkung) entspricht.
Der Parameter H3-04 stellt den Pegel des gewählten Eingangswertes, der einer Eingangsspannung 0 V DC / 4 mA / 0 mA
an Klemme A1 entspricht.
Beide können zum Einstellen der Eigenschaften von Analogeingang A1 verwendet werden.
Nr.
H3-03
H3-04
Standardeinstellungen
Bei Verwendung der werkseitigen Standardeinstellungen für die Funktion, Verstärkung und Vorspannung des
Analogeingangs ergibt das 0 bis 10 V DC-Signal am Analogeingang einen Frequenzsollwertbereich von 0 bis 100 %.
Einstellbeispiele
• Verstärkung H3-03 = 200 %, A1 als Frequenzsollwert-Eingang:
Eine Eingangsspannung von 10 V DC entspricht 200 % des Frequenzsollwertes, und 5 V DC entsprechen 100 %
Frequenzsollwert. Da die Ausgangsspannung des Frequenzumrichters durch den Parameter für die maximale Frequenz
(E1-04) begrenzt wird, entspricht der Frequenzsollwert dem Wert von E1-04 über 5 V DC.
202
100%
eingangswert
0V
-100%
für eine Funktionsliste und Beschreibungen.
Bezeichnung
Klemme A1 Funktionsauswahl
Bezeichnung
Klemme A1 Verstärkungseinstellung
Klemme A1 Vorspannungseinstellung
Verstärkung
= 100 %
Frequenz-
sollwert
Vorspannung
= 0 %
Abb. 5.67 Analogeingang A 1 Standardmerkmale
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Analog-
10 V
Analog-
eingangs-
spannung
Siehe Einstellungen der digitalen
0 V 10 V
Einstellbereich
0 bis 31
Einstellbereich
-999,9 bis 999,9%
-999,9 bis 999,9%
Standard-
einstellung
0
Standard-
einstellung
100,0%
0,0%
