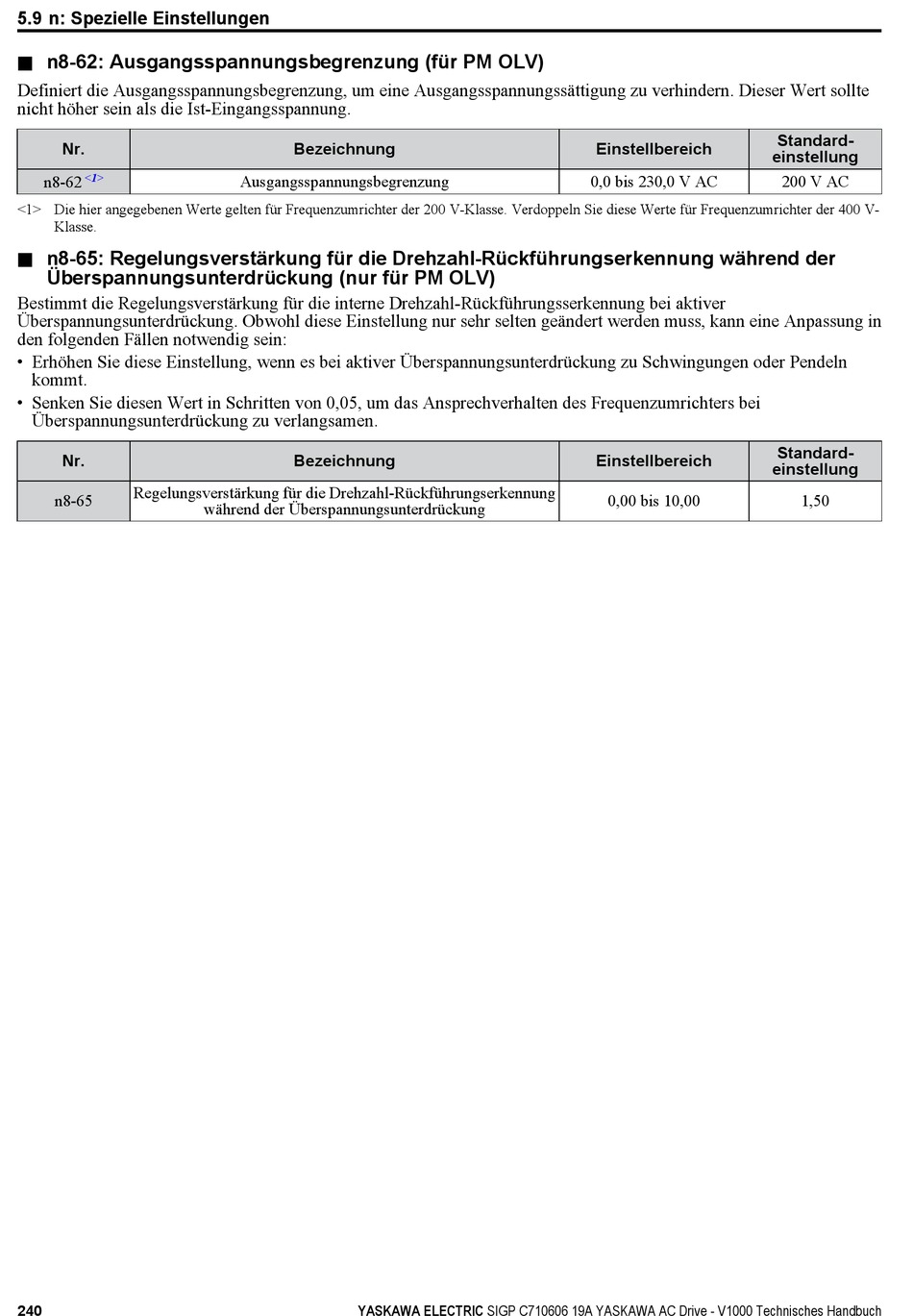

YASKAWA CIMR-VC Handbuch Seite 240

5.9 n: Spezielle Einstellungen
n n8-62: Ausgangsspannungsbegrenzung (für PM OLV)
Definiert die Ausgangsspannungsbegrenzung, um eine Ausgangsspannungssättigung zu verhindern. Dieser Wert sollte
nicht höher sein als die Ist-Eingangsspannung.
Nr.
<1>
n8-62
<1> Die hier angegebenen Werte gelten für Frequenzumrichter der 200 V-Klasse. Verdoppeln Sie diese Werte für Frequenzumrichter der 400 V-
Klasse.
n n8-65: Regelungsverstärkung für die Drehzahl-Rückführungserkennung während der
Überspannungsunterdrückung (nur für PM OLV)
Bestimmt die Regelungsverstärkung für die interne Drehzahl-Rückführungsserkennung bei aktiver
Überspannungsunterdrückung. Obwohl diese Einstellung nur sehr selten geändert werden muss, kann eine Anpassung in
den folgenden Fällen notwendig sein:
• Erhöhen Sie diese Einstellung, wenn es bei aktiver Überspannungsunterdrückung zu Schwingungen oder Pendeln
kommt.
• Senken Sie diesen Wert in Schritten von 0,05, um das Ansprechverhalten des Frequenzumrichters bei
Überspannungsunterdrückung zu verlangsamen.
Nr.
Regelungsverstärkung für die Drehzahl-Rückführungserkennung
n8-65
240
Bezeichnung
Ausgangsspannungsbegrenzung
Bezeichnung
während der Überspannungsunterdrückung
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Einstellbereich
0,0 bis 230,0 V AC
Einstellbereich
0,00 bis 10,00
Standard-
einstellung
200 V AC
Standard-
einstellung
1,50
