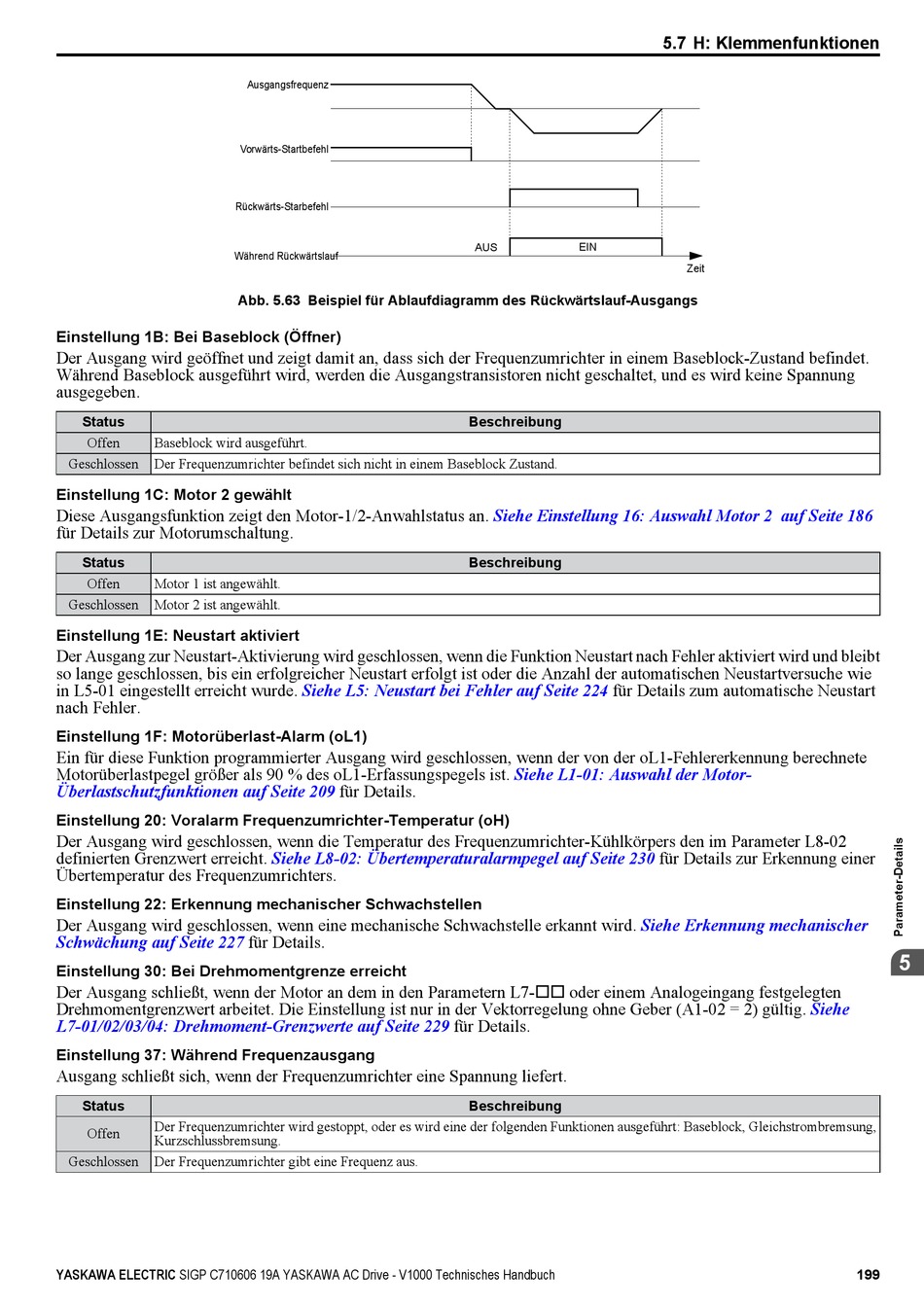

YASKAWA CIMR-VC Handbuch Seite 199

Einstellung 1B: Bei Baseblock (Öffner)
Der Ausgang wird geöffnet und zeigt damit an, dass sich der Frequenzumrichter in einem Baseblock-Zustand befindet.
Während Baseblock ausgeführt wird, werden die Ausgangstransistoren nicht geschaltet, und es wird keine Spannung
ausgegeben.
Status
Offen Baseblock wird ausgeführt.
Geschlossen Der Frequenzumrichter befindet sich nicht in einem Baseblock Zustand.
Einstellung 1C: Motor 2 gewählt
Diese Ausgangsfunktion zeigt den Motor-1/2-Anwahlstatus an.
für Details zur Motorumschaltung.
Status
Offen Motor 1 ist angewählt.
Geschlossen Motor 2 ist angewählt.
Einstellung 1E: Neustart aktiviert
Der Ausgang zur Neustart-Aktivierung wird geschlossen, wenn die Funktion Neustart nach Fehler aktiviert wird und bleibt
so lange geschlossen, bis ein erfolgreicher Neustart erfolgt ist oder die Anzahl der automatischen Neustartversuche wie
in L5-01 eingestellt erreicht wurde.
nach Fehler.
Einstellung 1F: Motorüberlast-Alarm (oL1)
Ein für diese Funktion programmierter Ausgang wird geschlossen, wenn der von der oL1-Fehlererkennung berechnete
Motorüberlastpegel größer als 90 % des oL1-Erfassungspegels ist.
Überlastschutzfunktionen auf Seite 209
Einstellung 20: Voralarm Frequenzumrichter-Temperatur (oH)
Der Ausgang wird geschlossen, wenn die Temperatur des Frequenzumrichter-Kühlkörpers den im Parameter L8-02
definierten Grenzwert erreicht.
Übertemperatur des Frequenzumrichters.
Einstellung 22: Erkennung mechanischer Schwachstellen
Der Ausgang wird geschlossen, wenn eine mechanische Schwachstelle erkannt wird.
Schwächung auf Seite 227
Einstellung 30: Bei Drehmomentgrenze erreicht
Der Ausgang schließt, wenn der Motor an dem in den Parametern L7-oo oder einem Analogeingang festgelegten
Drehmomentgrenzwert arbeitet. Die Einstellung ist nur in der Vektorregelung ohne Geber (A1-02 = 2) gültig.
L7-01/02/03/04: Drehmoment-Grenzwerte auf Seite 229
Einstellung 37: Während Frequenzausgang
Ausgang schließt sich, wenn der Frequenzumrichter eine Spannung liefert.
Status
Der Frequenzumrichter wird gestoppt, oder es wird eine der folgenden Funktionen ausgeführt: Baseblock, Gleichstrombremsung,
Offen
Kurzschlussbremsung.
Geschlossen Der Frequenzumrichter gibt eine Frequenz aus.
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Ausgangsfrequenz
Vorwärts-Startbefehl
Rückwärts-Starbefehl
Während Rückwärtslauf
Abb. 5.63 Beispiel für Ablaufdiagramm des Rückwärtslauf-Ausgangs
Siehe L5: Neustart bei Fehler auf Seite 224
für Details.
Siehe L8-02: Übertemperaturalarmpegel auf Seite 230
für Details.
EIN
AUS
Beschreibung
Siehe Einstellung 16: Auswahl Motor 2 auf Seite 186
Beschreibung
für Details zum automatische Neustart
Siehe L1-01: Auswahl der Motor-
für Details.
Beschreibung
5.7 H: Klemmenfunktionen
Zeit
für Details zur Erkennung einer
Siehe Erkennung mechanischer
Siehe
5
