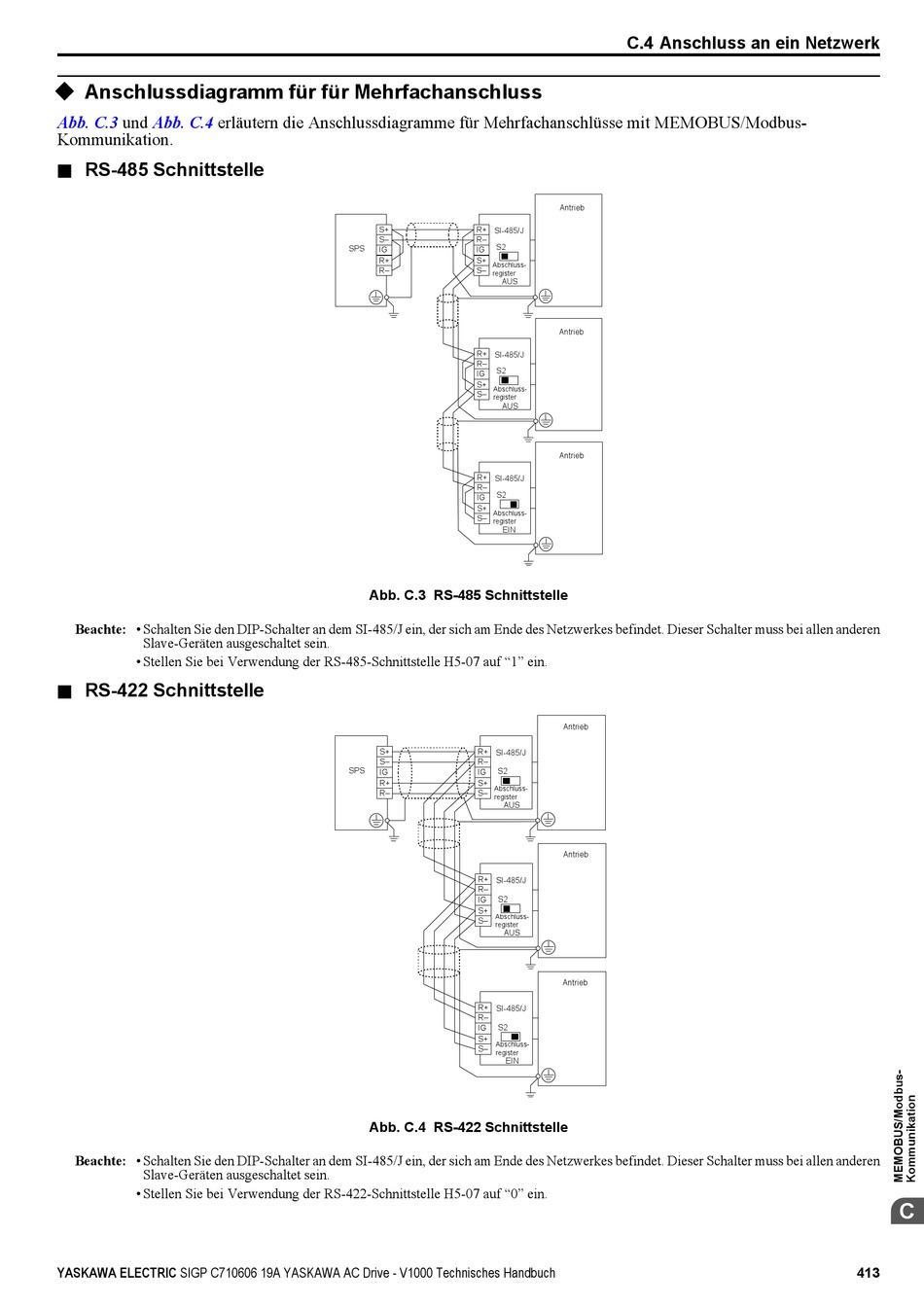

Anschlussdiagramm für für Mehrfachanschluss
Abb. C.3 und Abb. C.4 erläutern die Anschlussdiagramme für Mehrfachanschlüsse mit MEMOBUS/Modbus-
Kommunikation.
n RS-485 Schnittstelle
Beachte: • Schalten Sie den DIP-Schalter an dem SI-485/J ein, der sich am Ende des Netzwerkes befindet. Dieser Schalter muss bei allen anderen
Slave-Geräten ausgeschaltet sein.
• Stellen Sie bei Verwendung der RS-485-Schnittstelle H5-07 auf "1" ein.
n RS-422 Schnittstelle
Beachte: • Schalten Sie den DIP-Schalter an dem SI-485/J ein, der sich am Ende des Netzwerkes befindet. Dieser Schalter muss bei allen anderen
Slave-Geräten ausgeschaltet sein.
• Stellen Sie bei Verwendung der RS-422-Schnittstelle H5-07 auf "0" ein.
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
S+ R+
SI-485/J
S– R–
S2
SPS
IG IG
R+ S+
Abschluss-
R– S–
register
AUS
R+
SI-485/J
R–
S2
IG
S+
Abschluss-
S–
register
AUS
R+
SI-485/J
R–
S2
IG
S+
Abschluss-
S–
register
EIN
Abb. C.3 RS-485 Schnittstelle
S+ R+
SI-485/J
S– R–
SPS
IG IG S2
R+ S+
Abschluss-
R– S–
register
AUS
R+
SI-485/J
R–
S2
IG
S+
Abschluss-
S–
register
AUS
R+
SI-485/J
R–
S2
IG
S+
Abschluss-
S–
register
EIN
Abb. C.4 RS-422 Schnittstelle
C.4 Anschluss an ein Netzwerk
Antrieb
Antrieb
Antrieb
Antrieb
Antrieb
Antrieb
