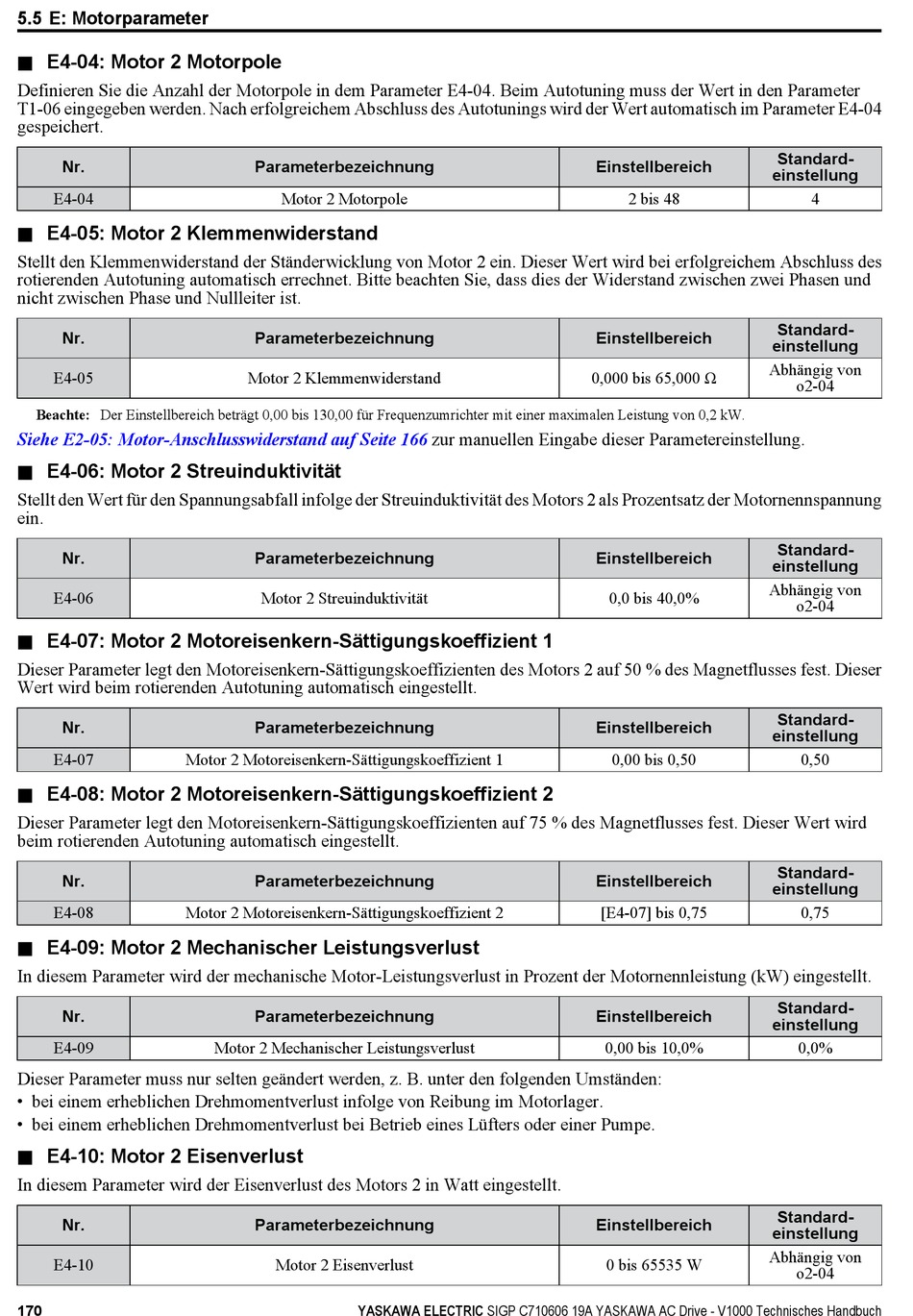

5.5 E: Motorparameter
n
E4-04: Motor 2 Motorpole
Definieren Sie die Anzahl der Motorpole in dem Parameter E4-04. Beim Autotuning muss der Wert in den Parameter
T1-06 eingegeben werden. Nach erfolgreichem Abschluss des Autotunings wird der Wert automatisch im Parameter E4-04
gespeichert.
Nr.
E4-04
n
E4-05: Motor 2 Klemmenwiderstand
Stellt den Klemmenwiderstand der Ständerwicklung von Motor 2 ein. Dieser Wert wird bei erfolgreichem Abschluss des
rotierenden Autotuning automatisch errechnet. Bitte beachten Sie, dass dies der Widerstand zwischen zwei Phasen und
nicht zwischen Phase und Nullleiter ist.
Nr.
E4-05
Beachte: Der Einstellbereich beträgt 0,00 bis 130,00 für Frequenzumrichter mit einer maximalen Leistung von 0,2 kW.
Siehe E2-05: Motor-Anschlusswiderstand auf Seite 166
n
E4-06: Motor 2 Streuinduktivität
Stellt den Wert für den Spannungsabfall infolge der Streuinduktivität des Motors 2 als Prozentsatz der Motornennspannung
ein.
Nr.
E4-06
n
E4-07: Motor 2 Motoreisenkern-Sättigungskoeffizient 1
Dieser Parameter legt den Motoreisenkern-Sättigungskoeffizienten des Motors 2 auf 50 % des Magnetflusses fest. Dieser
Wert wird beim rotierenden Autotuning automatisch eingestellt.
Nr.
E4-07
Motor 2 Motoreisenkern-Sättigungskoeffizient 1
n
E4-08: Motor 2 Motoreisenkern-Sättigungskoeffizient 2
Dieser Parameter legt den Motoreisenkern-Sättigungskoeffizienten auf 75 % des Magnetflusses fest. Dieser Wert wird
beim rotierenden Autotuning automatisch eingestellt.
Nr.
E4-08
Motor 2 Motoreisenkern-Sättigungskoeffizient 2
n
E4-09: Motor 2 Mechanischer Leistungsverlust
In diesem Parameter wird der mechanische Motor-Leistungsverlust in Prozent der Motornennleistung (kW) eingestellt.
Nr.
E4-09
Dieser Parameter muss nur selten geändert werden, z. B. unter den folgenden Umständen:
• bei einem erheblichen Drehmomentverlust infolge von Reibung im Motorlager.
• bei einem erheblichen Drehmomentverlust bei Betrieb eines Lüfters oder einer Pumpe.
n
E4-10: Motor 2 Eisenverlust
In diesem Parameter wird der Eisenverlust des Motors 2 in Watt eingestellt.
Nr.
E4-10
170
Parameterbezeichnung
Motor 2 Motorpole
Parameterbezeichnung
Motor 2 Klemmenwiderstand
Parameterbezeichnung
Motor 2 Streuinduktivität
Parameterbezeichnung
Parameterbezeichnung
Parameterbezeichnung
Motor 2 Mechanischer Leistungsverlust
Parameterbezeichnung
Motor 2 Eisenverlust
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Einstellbereich
Einstellbereich
0,000 bis 65,000 Ω
zur manuellen Eingabe dieser Parametereinstellung.
Einstellbereich
Einstellbereich
Einstellbereich
[E4-07] bis 0,75
Einstellbereich
Einstellbereich
Standard-
einstellung
2 bis 48
Standard-
einstellung
Abhängig von
Standard-
einstellung
Abhängig von
0,0 bis 40,0%
Standard-
einstellung
0,00 bis 0,50
Standard-
einstellung
Standard-
einstellung
0,00 bis 10,0%
Standard-
einstellung
Abhängig von
0 bis 65535 W
4
o2-04
o2-04
0,50
0,75
0,0%
o2-04
