Frequenz-
erkennung 1
Siehe L4-01/02: Pegel für Frequenzübereinstimmungserkennung und Erfassungsbandbreite auf Seite 222
zur Einstellung der Erkennungsbandbreite.
Einstellung 5: Frequenzerkennung 2
Der Ausgang schließt sich, wenn die Ausgangsfrequenz dem im L4-01 eingestellten Erkennungspegel entspricht oder
darüber liegt. Der Ausgang wird geöffnet, wenn die Ausgangsfrequenz unter L4-01 minus der in L4-02 eingestellten
Hysterese abfällt.
Status
Offen
Ausgangsfrequenz liegt unter L4-01 minus L4-02 oder hat L4-01 nicht überschritten.
Geschlossen
Ausgangsfrequenz hat L4-01 überschritten.
Beachte: Die Erkennung arbeitet im Vorwärts- und Rückwärtslauf. Der Wert von L4-01 wird als Erkennungspegel für beide Richtungen
verwendet.
Frequenzer-
kennung 2
Siehe L4-01/02: Pegel für Frequenzübereinstimmungserkennung und Erfassungsbandbreite auf Seite 222
zur Einstellung der Erkennungsbandbreite.
Einstellung 6: Frequenzumrichter betriebsbereit
Der Ausgang wird geschlossen, wenn der Frequenzumrichter bereit zur Ansteuerung des Motors ist.
Status
Offen
Während des Hochfahrens, der Initialisierung, bei Fehlern oder im Programmiermodus (bei b1-08 = 0 oder 2).
Geschlossen
Frequenzumrichter ist betriebsbereit.
Siehe b1-08: Auswahl Startbefehl im Programmiermodus auf Seite 122
Einstellung 7: Zwischenkreis-Unterspannung
Der Ausgang wird geschlossen, wenn die Zwischenkreisspannung oder die Steuerkreis-Versorgungsspannung unter den
Auslösepegel abfällt. Der Unterspannungsauslösepegel wird in L2-05 definiert . Ein Fehler im Zwischenkreis-Ladekreis
verursacht ebenfalls ein Schließen des Zwischenkreis-Unterspannungsausgangs.
Status
Offen
Die Zwischenkreisspannung ist höher als der in L2-05 eingestellte Pegel.
Geschlossen
Die Zwischenkreisspannung ist niedriger als der in L2-05 eingestellte Auslösepegel.
YASKAWA ELECTRIC SIGP C710606 19A YASKAWA AC Drive - V1000 Technisches Handbuch
Ausgangs-
frequenz
AUS
EIN

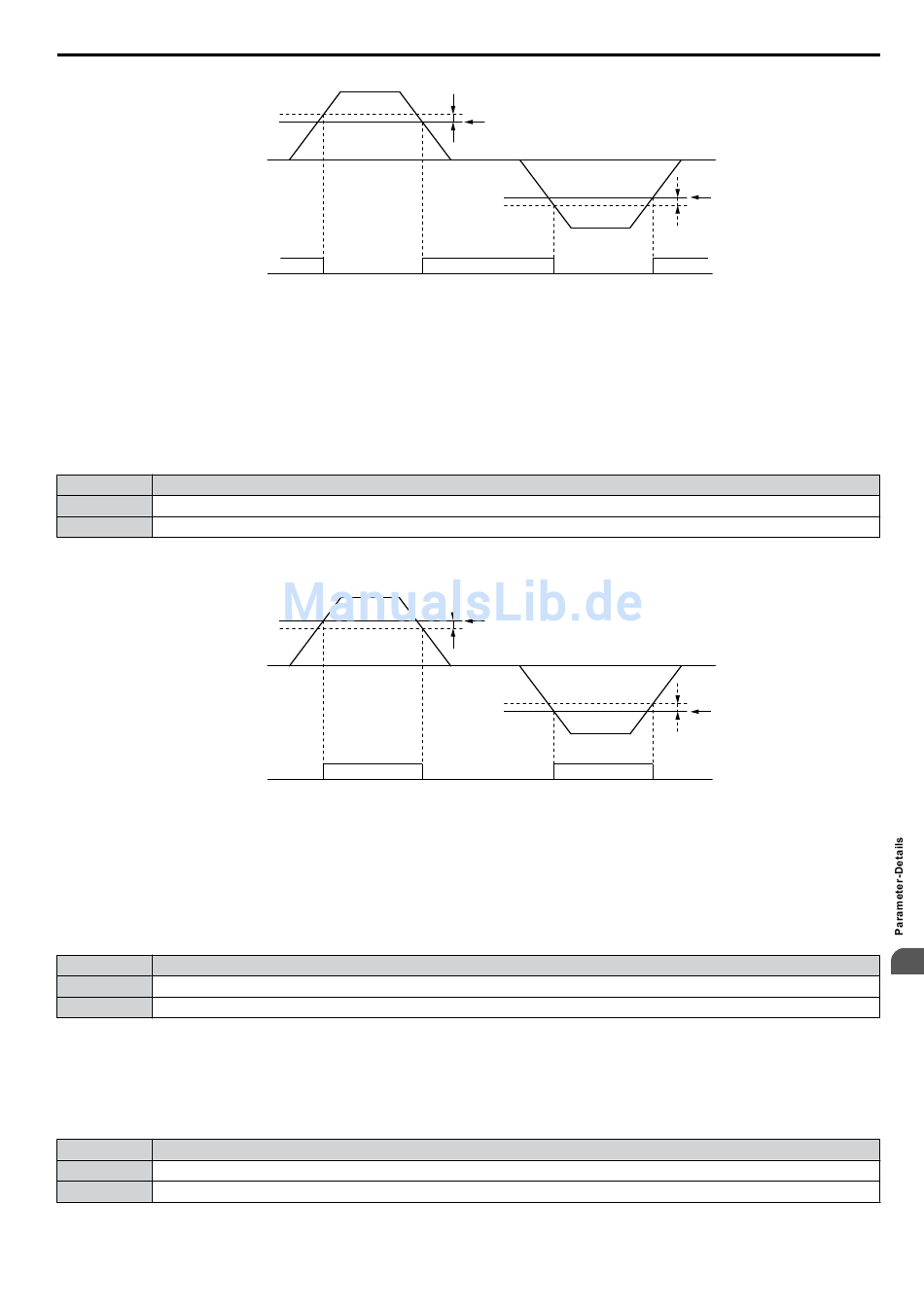

Abb. 5.57 Ablaufdiagramm für Frequenzerkennung 1
Ausgangs-
frequenz
AUS
EIN
Abb. 5.58 Ablaufdiagramm für Frequenzerkennung 2
L4-02
L4-01
Beschreibung
L4-02
L4-01
Beschreibung
für Details zur Einstellung von b1-08.
Beschreibung
5.7 H: Klemmenfunktionen
L4-01
L4-02
für Details
L4-01
L4-02
für Details
5
195
