YASKAWA Frequenzumrichter

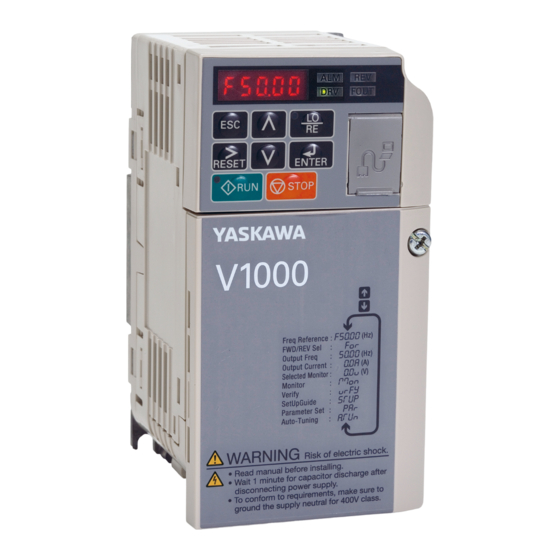

V1000
Kompakter Umrichter mit Vektor-Regelung
Kurzanleitung
Typ: CIMR-VC
Modelle: 200 V KLasse, Dreiphasen-Eingang: 0.1 to 18.5 kW
Lesen Sie für die ordnungsgemäße Verwendung des Produktes dieses
Handbuch gründlich durch und bewahren Sie es für Inspektionen und
Wartungsarbeiten griffbereit auf. Stellen Sie sicher, dass der Endabnehmer
dieses Handbuch erhält
YASKAWA ELECTRIC TOEP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung
MANUAL NO. TOGP C710606 15C
200 V KLasse, Einphasen-Eingang: 0.1 to 4.0 kW
400 V KLasse, Dreiphasen-Eingang: 0.2 to 18.5 kW
1
2
3
4
5
6
7
8
DE 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für YASKAWA V1
Inhaltszusammenfassung für YASKAWA V1
- Seite 1 Lesen Sie für die ordnungsgemäße Verwendung des Produktes dieses Handbuch gründlich durch und bewahren Sie es für Inspektionen und Wartungsarbeiten griffbereit auf. Stellen Sie sicher, dass der Endabnehmer dieses Handbuch erhält YASKAWA ELECTRIC TOEP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 1 MANUAL NO. TOGP C710606 15C...
- Seite 2 DE 2 YASKAWA ELECTRIC TOEP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
-
Seite 3: Inhaltsverzeichnis
6 Anwender Parameter ......27 7 Fehlersuche und Fehlerbehebung ....33 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 4: Sicherheits/ Und Warnhinweise
Alle Steuerungen ohne Ausnahme müssen so ausgelegt werden, dass Fehler dynamisch und ausfallsicher unter allen Umständen erfasst werden. Alle Produkte, in denen eine von YASKAWA gelieferte Komponente enthalten ist, müssen bei der Übergabe an den Endnutzer entsprechende Warnhinweise und Anweisungen für eine sichere Verwen- dung und einen sicheren Betrieb aufweisen. -
Seite 5: Gefahr Eines Stromschlags
• Versuchen Sie nicht, den Frequenzumrichter auf irgendeine Weise zu modifizieren oder zu verändern, die nicht in dieser Kurzanleitung beschrieben ist. Eine Nichtbeachtung kann den Tod oder schwere Verletzungen zur Folge haben. YASKAWA haftet nicht für vom Benutzer am Produkt vorgenommene Änderungen. Dieses Produkt darf nicht verändert werden. -
Seite 6: Gefahr Durch Plötzliche Bewegung
• Ziehen Sie alle Klemmenschrauben mit dem vorgegebenen Drehmoment fest. Lose elektrische Anschlüsse können den Tod oder schwere Verletzungen durch Feuer auf Grund von Überhitzung der elektrischen Anschlüsse zur Folge haben. DE 6 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 7: Gefahr Von Quetschungen
Eine Nichtbeachtung kann elektrische Störungen verursachen, die eine schlechte Systemleistung zur Folge haben. Verwenden Sie abgeschirmte, paarweise verdrillte Leitung, und stellen Sie eine Masseverbindung zur Erdungsklemme des Frequenzumrichters her. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 7... -
Seite 8: Sicherheitshinweise Für Die Konformität Mit Der Ce- Niederspannungsrichtlinie
Die folgenden Bedingungen müssen erfüllt sein, um die Konformität aufrechtzuer- halten, wenn dieser Frequenzumrichter in Verbindung mit anderen Geräten verwendet wird: Installieren Sie den Frequenzumrichter nur in Bereichen mit einem max. Verschmutzungs- grad von 2 (UL-Norm). DE 8 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 9: Sicherheitshinweise Zur Verwendung Der Funktion Zum Sicheren Halt
3 und EN61508, SIL2. Sie kann zur Durchführung einer Notabschaltung gem. EN60204-1, Stopp- Kategorie 0, verwendet werden (unkontrollierter Stopp durch Strom- abschaltung). Detailinformationen zur Verwendung dieser Funktion finden Sie in der Bedienungsanlei- tung. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 9... -
Seite 10: Mechanische Installation
Vibrationen 10 - 20 Hz bei 9.8 m/s , 20 - 55 Hz bei 5.9 m/s Installieren Sie den Frequenzumrichter stets aufrecht, um eine optimale Ausrichtung Kühlung zu erreichen. DE 10YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 11: Ausrichtung Und Abstände Bei Der Installation
4A0002B Type 1 4A0004B 128 137.5 96 4A0005B 4A0007B 4A0009B 4A0011B 128 118 4A0018F 122 248 4A0023F 122 248 13 6.2 55 4A0031F 160 284 4A0038F 160 284 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 11... - Seite 12 140 247 122 248 55 M5 4A0023A 140 247 122 248 55 M5 4A0031A 180 285 160 284 55 M5 4A0038A 180 285 160 284 75 M5 IP00 DE 12 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
-
Seite 13: Elektrische Installation
Halt max. 115 kBit/s S− Symbole: Paarweise verdrillte Kabel verwenden. Kennzeichnet Leistungsklemmen. Abgeschirmte, paarweise verdrillte Kabel verwenden. Kennzeichnet Steuerklemmen. <1> Einphasengeräte verfügen nicht über die Klemme T/L3. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 13... -
Seite 14: Verdrahtung
<1> 4A0023 A6T60 4A0031 <1> A6T70 FS5972-60-07 4A0038 A6T80 <1> <1> Zur Erfüllung der UL-Vorschriften muss ein anderer Sicherungstyp verwendet werden. Einzelheiten dazu finden Sie in der Bedienungsanleitung. DE 14 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... - Seite 15 5. Installieren Sie bei Frequenzumrichtern unter 1 kW eine Netzdrossel, um EN61000-3-2 zu erfüllen. Nähere Angaben hierzu finden Sie im Handbuch, oder wenden Sie sich an Ihren Lieferanten. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 15...
-
Seite 16: Verdrahtung Der Leistungs- Und Steuerstromkreise
- Wenn ein Anschluss an ein Versorgungsnetz mit hoher Leistung (über 600 kVA) verwendet wird. Verdrahtung der Motorleitungen Beachten Sie die folgenden Sicherheitshinweise für die Verdrahtung der Motorleitungen. DE 16 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... - Seite 17 • Verwenden Sie für die Steuerstromkreise paarweise verdrillte oder abgeschirmte Lei- tungen, um Betriebsfehler zu vermeiden. • Erden Sie die Leitungsabschirmung mit der größtmöglichen Kontaktfläche zwischen Ab- schirmung und Erdung. • Leitungsabschirmungen müssen an beiden Leitungsenden geerdet sein. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 17...
-
Seite 18: Steuerklemmen
Aktiviert oder deaktiviert den Abschlusswiderstand des internen RS422/485-Kommunikations-Ports. Dient zur Auswahl von PNP- oder NPN-Modus (werkseitig eingestellt) für die digitalen Eingänge (bei PNP ist eine externe 24 V DC-Spannungsversorgung erforderlich). DE 18 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 19: Funktionen Der Steuerklemmen
Eingänge H1 oder H2 geöffnet ist. Die Funktion entspricht EN954-1, Sicherheitskategorie 3 und EN61508, SIL2. Sie kann zur Durchführung einer Notabschaltung gem. EN60204-1, Stopp-Kategorie 0, verwendet werden. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 19... - Seite 20 Halt nicht verwendet wird. Informationen zur Verwendung dieser Funktion finden Sie im Technischen Handbuch. HINWEIS! Die Leitungen zu den Klemmen HC, H1 und H2 sollten nicht länger als 30 m sein. DE 20 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
-
Seite 21: Bedienung Über Das Bedienteil
Aus: Der Motor dreht in Vorwärtsrichtung.. An: Zeigt Bereitschaft zum Antreiben des Motors an. DRV LED Aus: Der Frequenzumrichter ist in der Betriebsart Überprüfen, Setup, Parame- tereinstellung oder Autotuning. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 21... -
Seite 22: Menüstruktur Und Betriebsarten
Menü einer Anwenduung erforderlich ist. “Grundeinstellungen” Zur Einstellung aller Umrichterpa- rameter. Menü “Parametereinstellung” Auto-Tuning erfasst alle Betriebsdaten des Motors und gewährleistet somit optimale Leistungsfähigkeit der Auto-Tuning Antriebseinheit (FU/Motor). DE 22 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 23: Einschalten
Legen Sie ggf. Anwendungsparameter (z.B. PID)fest und führen sie eine Feineinstellung der Parameter durch. Führen Sie eine Endprüfung auf ordnungsgemäße Funktion durch und überprüfen Sie die Einstellungen. Der Frequenzumrichter ist zum Ausführen der Anwendung bereit. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 23... -
Seite 24: Auswahl Normal / Heavy Duty Betrieb (C6-01)
Überlastkapazität erforderlich. R. nicht erforderlich. Überlastfähigkeit(OL2) 150% des Nennstroms des Fu für 60 s 120% des Nennstroms des Fu für 60 s L3-02 Kippschutz während 150% 120% Hochlauf DE 24 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... - Seite 25 Um das Autotuning zu aktivieren, öffnen Sie das Autotuning-Menü, und führen Sie die in der Abbildung unten gezeigten Schritte durch. Die Anzahl der einzugebenden Typenschild- daten hängt von der gewählten Art des Autotunings ab. Dieses Beispiel zeigt rotierendes Autotuning. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 25...
-
Seite 26: Umschaltung Local/Remote-Betrieb
Die LED der Taste LO/RE gibt an, wo der Start-Befehl eingegeben wurde. LO/RE LED Beschreibung Start-Befehl wird vom Bedienteil erteilt. Start-Befehl wird von einer anderen Quelle als dem Bedienteil erteilt. DE 26 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... -
Seite 27: Ein- Und Ausgänge
Sie die Digitaleingänge zur Umschaltung zwischen den verschiedenen Sollwerten. Analogeingang Eingabe des Frequenzsollwertsignals auf Klemme A1 oder A2 Serielle Komm. Serielle Kommunikation über die RS422/485-Schnittstelle Optionskarte Kommunikationsoptionskarte Impulsfolgeeingang Eingabe des Frequenzsollwertes an Klemme RP über Impulsfolgeeingang.. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 27... - Seite 28 Frequenzumrichter fertig eingestellt und betriebsbereit sein und die grundlegenden Funktionen durchführen können. Angaben zu speziellen Einrichtungen wie PID- Regelung usw. finden Sie in der Bedienungsanleitung. DE 28 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
-
Seite 29: Anwender Parameter
START/ b1-02 STOP Ein- 1:Digitaleingänge Hochlauf/Tieflauf gabe 2: Serielle Komm. - RS-422/485 Hochlauf- Legt die Hochlaufzeit 1 von 0 Hz 3: Optionsmodul C1-01 zeit 1 bis max. Ausgangsfrequenz fest. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 KurzanleitungDE 29... - Seite 30 Anwendungen mit konstantem Motornenn- Auswahl E1-13 Drehmoment spannung C6-01 Überlast- 1:Normal Duty (ND) für verhalten Motor Parameter Anwendungen mit variablem Drehmoment Motornenn- Automatische Einstellung bei E2-01 strom Autotuning. DE 30 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
- Seite 31 Zuordnung einer Funktion für die H3-02 tionsaus- Geben Sie einen Wert ein, der den Klemme A1. Überwach- wahl. Überwachungswerten U - H6-06 ungsausw. entspricht. Beispiel: Eingabe „102“ für U1-02. DE 31 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
- Seite 32 L3-05 während 1: Tieflaufzeitzeit 1 – Betrieb Verringerung der Drehzahl über C1-02. Kippschutz- Einstellung des Strompegels, bei L3-06 pegel bei dem der Blockierschutz beim Betrieb Betrieb aktiviert wird. DE 32 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
- Seite 33 * Folgende Fehler werden nicht im Fehlerprotokoll aufgezeichnet: CPF00, 01, 02, 03, UV1, und UV2. U1-14 Eingangspegel Klemme A2 Sanftanlaufausgang (Frequenz nach Hoch/ U1-16 Tieflauframpen) U1-18 OPE-Fehlerparameter U1-24 Impulseingangsfrequenz DE 33 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
- Seite 34 Funktionsauswahl für Digitalausgänge Während Betrieb (EIN: START-Befehl auf EIN oder Spannung wird ausgegeben) Nulldrehzahl Drehzahlübereinstimmung 1 Frequenzumrichter bereit Fehler Klemme nicht verwendet Geringfügiger Fehler (Alarm) (EIN: Alarm wird angezeigt) YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 KurzanleitungDE 34...
-
Seite 35: Fehlersuche Und Fehlerbehebung
• Frequenzumrichter austauschen. Reset nicht Fehler-Reset wurde eingegeben, während ein Deaktivieren Sie den Start-Befehl und set- möglich Start-Befehl aktiv war. zen Sie den Frequenzumrichter zurück. DE 35YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung... - Seite 36 Umrichterausgang. Der Motor ist zu nungsgemäß angeschlossen sind klein (weniger als 5 % des Umrichter- • Überprüfen Sie die Leistung des Motors stroms). und die Leistung des Frequenzumrichters. DE 36 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
- Seite 37 • Instabile Motorsteuerung in OLV. mentausgleich, Schlupfkompensation und • Zu hohe Eingangsspannung. AFR and huntingprevention • Stellen Sie sicher, dass die Spannung des Netzanschlusses den Umrichterspezifika- tionen entspricht. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 37...
- Seite 38 Umrichterskapazität und auf o2-04 gesetzter Wert Korrigieren Sie den auf o2-04 gesetzten Wert. stimmen nicht überein. Parameter wurden außerhalb des zulässigen Ein- Legen Sie Parameter auf die ordnungsgemäßen stellungsbereichs festgelegt. Werte fest. DE 38 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
- Seite 39 • Überprüfen Sie die Last. Vor dem Betreiben des • Die Verdrahtung ist fehlerhaft. Motors mit entkoppelter Last muss stets ein • Die Last ist zu groß. Autotuning durchgeführt werden. YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung DE 39...
- Seite 40 Bereichs. • Führen Sie ein Autotuning ohne angeschlossene • Es wurden falsche Daten eingegeben. Last durch. Überprüfen Sie die Eingabedaten, und wieder- Nennstromalarm holen Sie das Tuning. DE 40 YASKAWA ELECTRIC TOGP C710606 15C YASKAWA Frequenzumrichter - V1000 Kurzanleitung...
-
Seite 41: Revision History
Revision History The revision dates and numbers of the revised manuals are given on the bottom of the back cover. MANUAL NO. TOEP C710606 15B Published in Japan April 2008 07-5 Date of Revision number publication Date of original publication Date of Publication Rev. - Seite 42 Spezifikationen können ohne Ankündigung geändert werden, um Produktänderungen und Verbesserungen zu berücksichtigen. © 2007-2008 YASKAWA Electric Europe GmbH. Alle Rechte vorbehalten Handbuch Nr. TOGP C710606 15C YASKAWA ELECTRIC TOEP C710606 15C YASKAWA AC Drive - V1000 Quick Start Guide Veröffentlicht in Deutschland September 2008...
