Produkthandbuch VLT Automation Low Har-
monic Drive

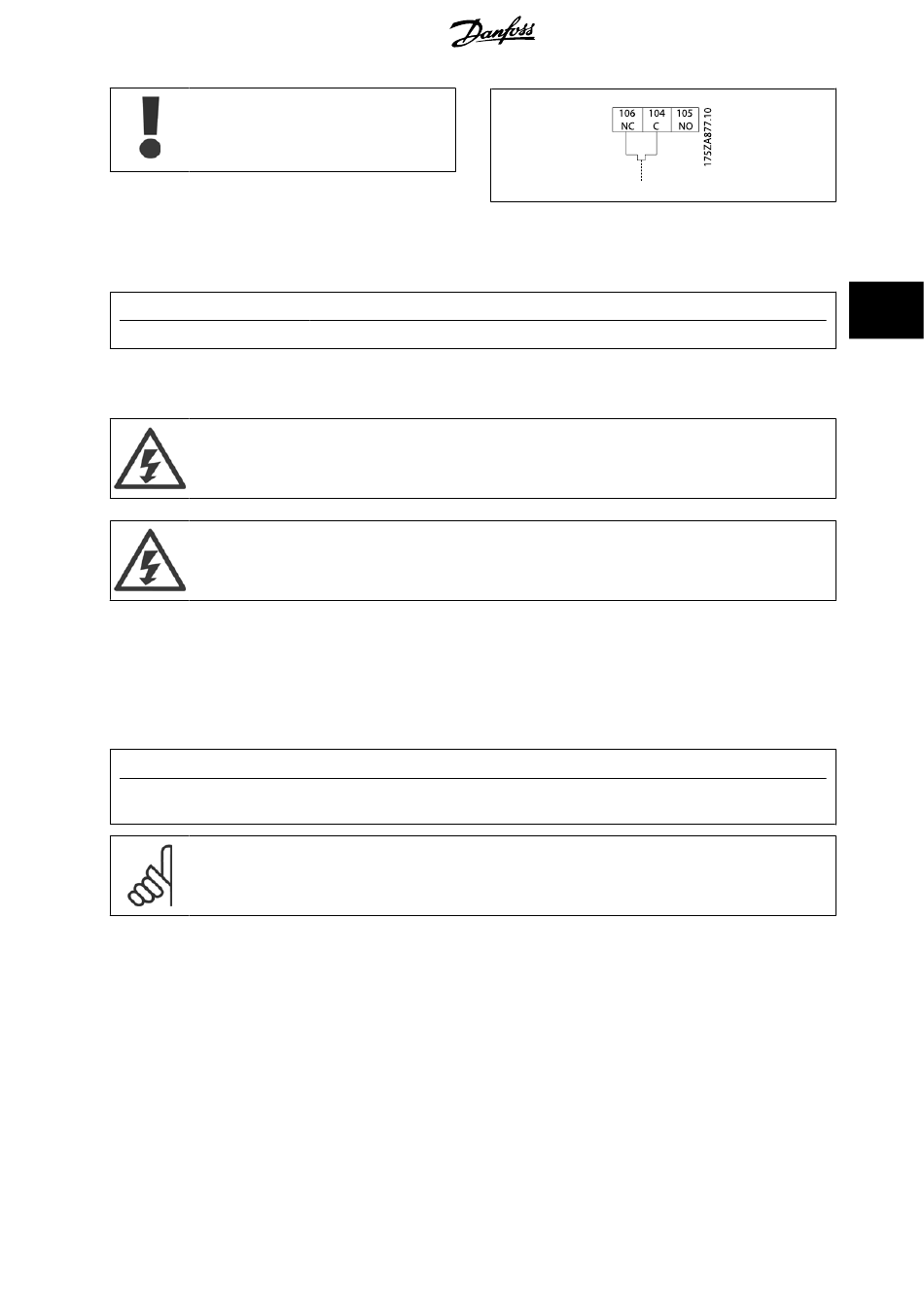

Wenn die Temperatur im Bremswiderstand zu hoch
wird und der Thermoschalter trennt, bremst der Fre-
quenzumrichter nicht mehr. Anschließend läuft der
Motor im Freilauf aus.
4.6.10 Zwischenkreiskopplung
Klemmennummer
88, 89
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich beim Zusammenschalten mehrerer Frequenzumrichter über die DC-Zwischenkreise.
Beachten Sie, dass die Spannung an den Klemmen bis zu 1099 V DC betragen kann.
Die Zwischenkreiskopplung ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Nähere Informatio-
nen finden Sie in der Anleitung zur Zwischenkreiskopplung MI.50.NX.YY.
Beachten Sie, dass Netzunterbrechung den Frequenzumrichter aufgrund der DC-Zwischenkreisverbindung ggf. nicht spannungslos
schaltet.
4.6.11 Netzanschluss
Netzspannung muss an Klemmen 91, 92 und 93 ganz links am Gerät angeschlossen werden. Masse wird an die Klemme rechts von Klemme 93 ange-
schlossen.
Klemmennummer
91, 92, 93
94
ACHTUNG!
Prüfen Sie, ob die Netzspannung Ihrer Anlage der auf dem Typenschild des Frequenzumrichters angegebenen Netzspannung entspricht.
Stellen Sie sicher, dass die Stromversorgung den notwendigen Strom zum Frequenzumrichter liefern kann.
Hat das Gerät keine integrierten Sicherungen, muss sichergestellt werden, dass die entsprechenden Sicherungen den richtigen Nennstrom besitzen.
Funktion
Zwischenkreiskopplung
Funktion
Netz R/L1, S/L2, T/L3
Masse
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
4 Installieren
