Mechanische Installation
3.4.5 Außeninstallation/NEMA 3R-Bausatz
für Rittal Schaltschränke
3 3

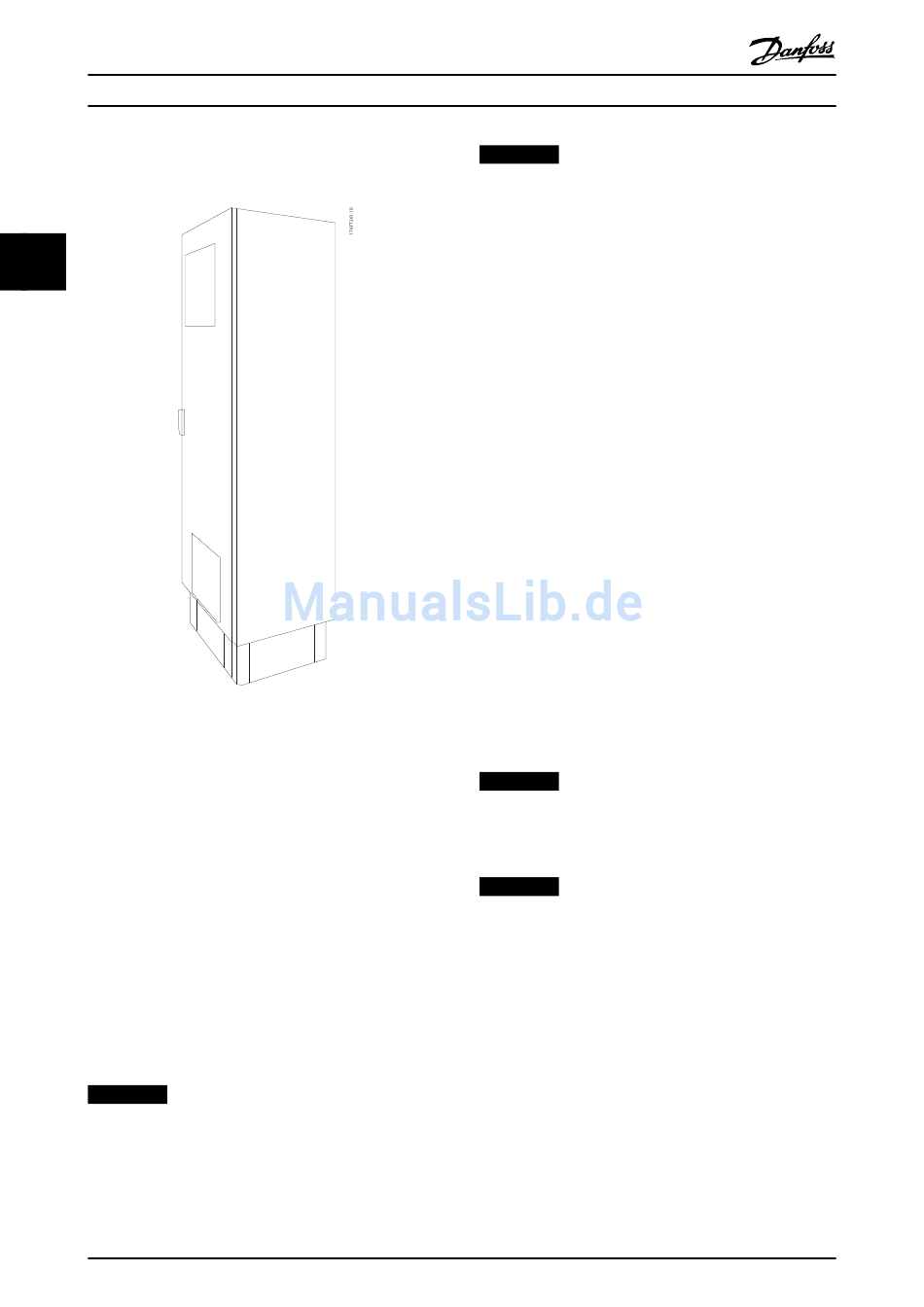

Abbildung 3.41 Rittal-Baugröße E2
In diesem Abschnitt wird die Installation von NEMA 3R-
Bausätzen beschrieben, die für Frequenzumrichter der
Baugröße E2 verfügbar sind. Diese Bausätze sind für die
Verwendung mit IP00-Gehäuseversionen dieser Baugrößen
in Rittal TS8 NEMA 3R- oder NEMA 4-Schaltschränken
konstruiert und geprüft. Der NEMA-3R-Schaltschrank ist ein
Schaltschrank für den Außenbereich, der Schutz vor Regen
und Eis bietet. Der NEMA-4-Schaltschrank ist ein Schalt-
schrank für den Außenbereich, der größeren Schutz vor
Wettereinflüssen und Spritzwasser bietet.
Die Mindesttiefe des Schaltschranks beträgt 500 mm (600
mm bei Baugröße E2), und der Bausatz ist für einen 600
mm (800 mm bei Baugröße E2) breiten Schaltschrank
konstruiert. Weitere Schaltschrankbreiten sind möglich,
jedoch sind hierfür zusätzliche Systemteile von Rittal
erforderlich. Die maximale Tiefe und Breite sind je nach
Installation unterschiedlich.
HINWEIS
Bei Frequenzumrichtern der Baugröße E2 ist keine
Leistungsreduzierung erforderlich.
32
®
VLT HVAC Drive FC 102
HINWEIS
Installieren Sie im Schaltschrank einen Türlüfter, um die
nicht durch den Lüftungskanal des Frequenzumrichters
abgeführte Wärme und die durch weitere Komponenten
im Schaltschrank erzeugte Wärme abzuführen. Berechnen
Sie den erforderlichen Gesamt-Luftstrom so, dass Sie die
passenden Lüfter auswählen können. Einige Schalt-
schrankhersteller bieten Software an, mit der die
Berechnung erfolgen kann (Software Rittal Therm). Wenn
der Frequenzumrichter die einzige wärmeerzeugende
Komponente im Schaltschrank ist, beträgt der
erforderliche Mindest-Luftstrom bei einer Umgebungs-
temperatur von 45 °C für die Frequenzumrichter der
Baugröße E2 782 m
Bestellinformationen
3.4.6 Außeninstallation/NEMA 3R-Bausatz
Die Bausätze sind für die Baugröße E2 erhältlich. Diese
Bausätze sind für die Verwendung mit Frequenzumrichtern
der Schutzart IP00 in verschweißten Schaltschrankkonstruk-
tionen und der Schutzart NEMA 3R oder NEMA 4
konstruiert und geprüft. Die Gehäuse der Schutzart NEMA
3R sind staubdichte, regendichte und eisbeständige
Gehäuse für den Außenbereich. Die Gehäuse der Schutzart
NEMA 4 sind staub- und wasserdicht.
Dieser Bausatz wurde geprüft und entspricht der UL-
Umweltzertifizierung Typ 3R.
HINWEIS
Bei Frequenzumrichtern der Baugröße E2 ist bei der
Installation in einem NEMA 3R-Schaltschrank keine
Leistungsreduzierung erforderlich.
HINWEIS
Weitere Informationen finden Sie in der Anleitung zur
Außeninstallation/NEMA 3R-Satz für industrielle Schalt-
schränke, 175R1068.
Bestellinformationen
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
3 /h.
•
Baugröße E2: 176F1884
für Industrieschaltschränke
•
Baugröße E2: 176F0298
