7 Verkabelungskonfiguration – Beispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
Wenn Schaltereinstellungen für die analogen
Klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
HINWEIS
Wenn der Frequenzumrichter nicht mit der Funktion Safe
Torque Off (STO) betrieben wird, benötigen Sie
Drahtbrücken zwischen Klemme 12 (oder 13) und
Klemme 37, damit der Frequenzumrichter mit den
Werkseinstellungen arbeitet.

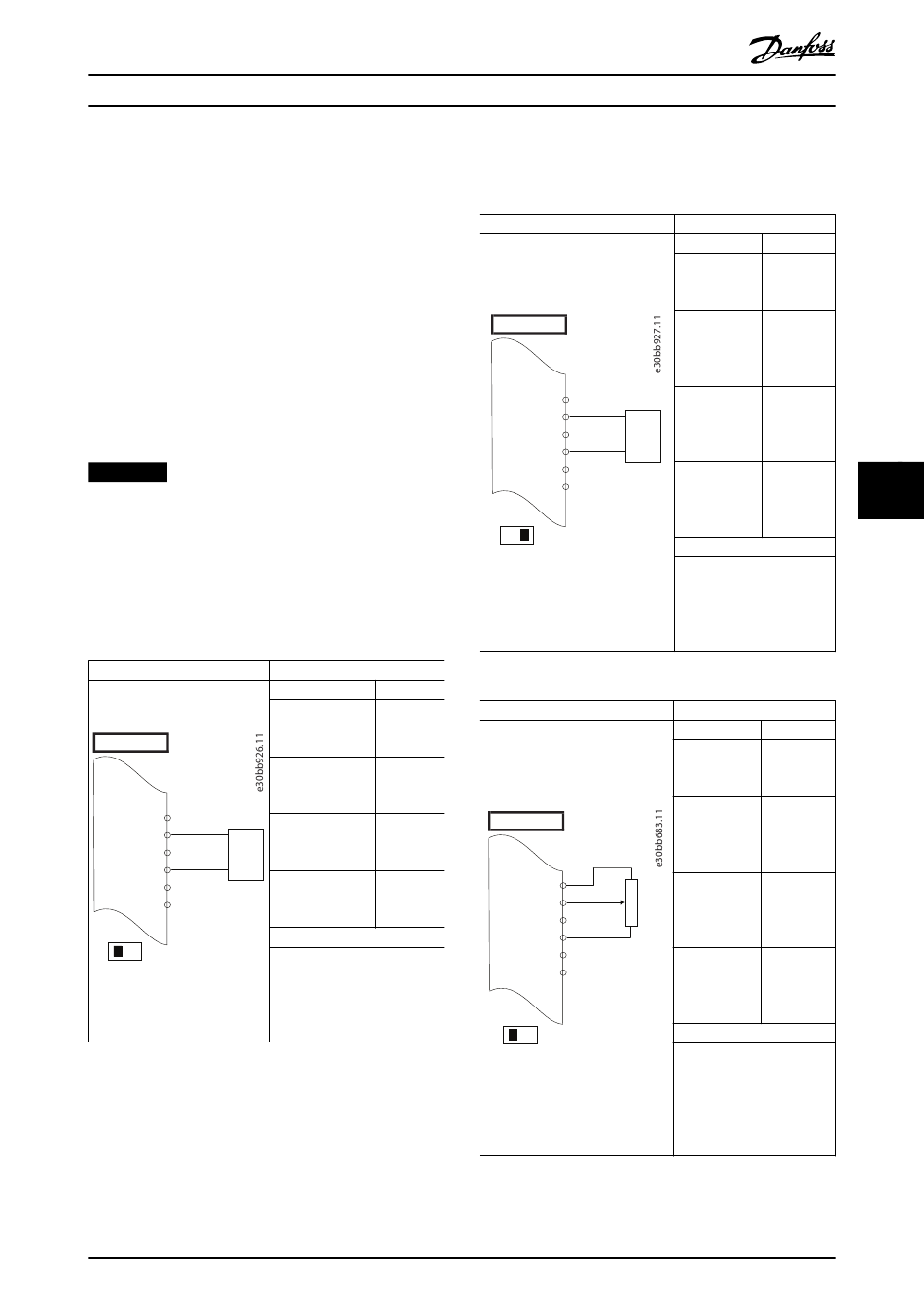

7.1 Verkabelung für Drehzahlregelung
ohne Rückführung
FC
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0 – 10 V
COM
39
U - I
A53
Tabelle 7.1 Analoger Drehzahlsollwert (Spannung)
MG16P203
Bedienungsanleitung
Parameter
Funktion
Einstellung
Parameter 6-10 Kle
0,07 V
mme 53 Skal.
Min.Spannung
Parameter 6-11 Kle
10 V*
mme 53 Skal.
Max.Spannung
Parameter 6-14 Kle
0 Hz
mme 53 Skal. Min.-
Soll/Istwert
Parameter 6-15 Kle
50 Hz
mme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 0-V-DC-
Eingang = Frequenz von 0 Hz
und 10-V-DC-Eingang =
Frequenz von 50 Hz.
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
FC
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
4 - 20mA
COM
39
U - I
A53
Tabelle 7.2 Analoger Drehzahlsollwert (Strom)
FC
+10 V
50
A IN
≈ 5kΩ
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 7.3 Drehzahlsollwert (Verwendung eines manuellen
Potenziometers)
Parameter
Funktion
Einstellung
Parameter 6-12
4 mA*
Klemme 53
Skal. Min.Strom
Parameter 6-13
20 mA*
Klemme 53
Skal.
Max.Strom
Parameter 6-14
0 Hz
Klemme 53
Skal. Min.-Soll/
Istwert
Parameter 6-15
50 Hz
Klemme 53
Skal. Max.-Soll/
Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 4-mA-
Eingang = Frequenz von 0
Hz und 20-mA-Eingang =
Frequenz von 50 Hz.
Parameter
Funktion
Einstellung
Parameter 6-12
4 mA*
Klemme 53
Skal. Min.Strom
Parameter 6-13
20 mA*
Klemme 53
Skal.
Max.Strom
Parameter 6-14
0 Hz
Klemme 53
Skal. Min.-Soll/
Istwert
Parameter 6-15
50 Hz
Klemme 53
Skal. Max.-Soll/
Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 0-V-
DC-Eingang = Frequenz von
0 U/min und 10-V-DC-
Eingang = Frequenz von
1500 U/min.
57
7
7
