3 Installieren

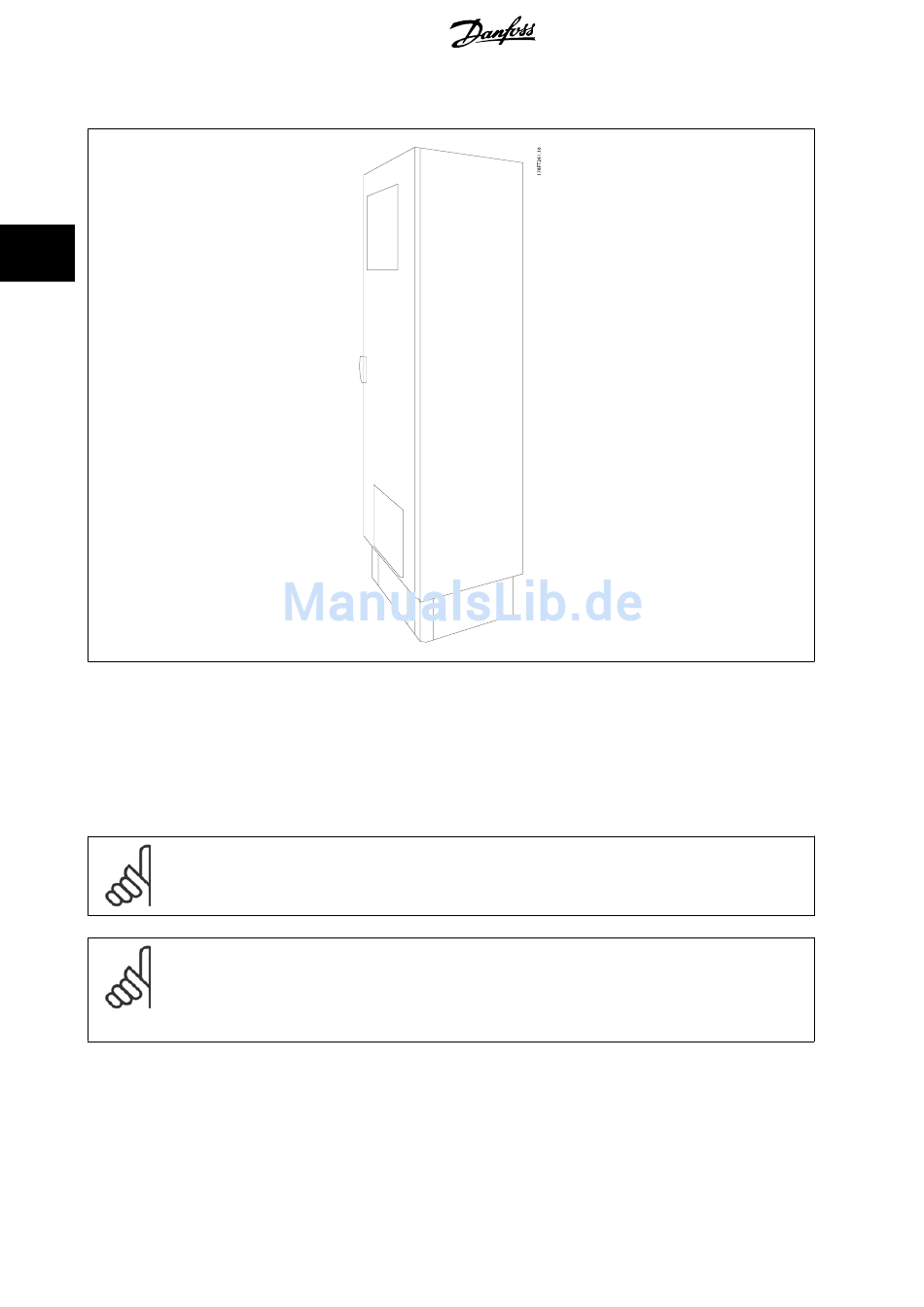

3.4.2 Außeninstallation / NEMA 3R-Einbausatz für Rittal-Schaltschränke
3
Dieser Abschnitt beschreibt die Installation von NEMA 3R-Einbausätzen für Frequenzumrichter mit den Baugrößen D3, D4 und E2. Diese Einbausätze
sind für die Installation von IP00/Chassis-Versionen dieser Baugrößen in Rittal TS8 NEMA 3R- oder NEMA 4-Schaltschränken ausgelegt und getestet.
Das NEMA-3R-Gehäuse ist ein Außengehäuse, das einen gewissen Schutz gegen Regen und Eis bietet. Das NEMA-4-Gehäuse ist ein Außengehäuse,
das einen größeren Schutz gegen Wetter und Strahlwasser bietet.
Die Mindestschaltschranktiefe beträgt 500 mm (600 mm für Baugröße E2). Der Einbausatz ist für ein 600 mm breites Gehäuse (800 mm für Baugröße
E2) ausgelegt. Weitere Gehäusebreiten sind möglich, dafür ist jedoch zusätzliche Rittal-Hardware erforderlich. Die maximale Tiefe und Breite entspre-
chen den Anforderungen der Installation.
ACHTUNG!
Bei Verwendung des NEMA 3R-Einbausatzes wird die Nennleistung der Frequenzumrichter in den Baugrößen D3 und D4 um 3 %
reduziert. Für Frequenzumrichter in Baugröße E2 ist keine Reduzierung der Nennleistung erforderlich.
ACHTUNG!
Im Rittal-Schaltschrank ist ein Türlüfter erforderlich, um die ausgetretene Wärme außerhalb des rückseitigen Kanals abzuleiten. Der
Mindestluftstrom durch den Türlüfter liegt bei den Baugrößen D3 und D4 bei 391 m
strom bei 782 m
das Gehäuse integriert werden, muss der für die Kühlung des Rittal-Schaltschranks erforderliche Luftstrom berechnet werden.
Bestellinformationen
Baugröße D3: 176F4600
Baugröße D4: 176F4601
Baugröße E2: 176F1852
50
3 /h. Wenn die Umgebungstemperatur unter dem Maximum liegt oder zusätzliche Komponenten mit Wärmeaustritt in
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss
VLT AQUA Hochleistungsanwendungen Pro-
3 /h. Für die Baugröße E2 liegt der Mindestluft-
dukthandbuch
