3 Installieren

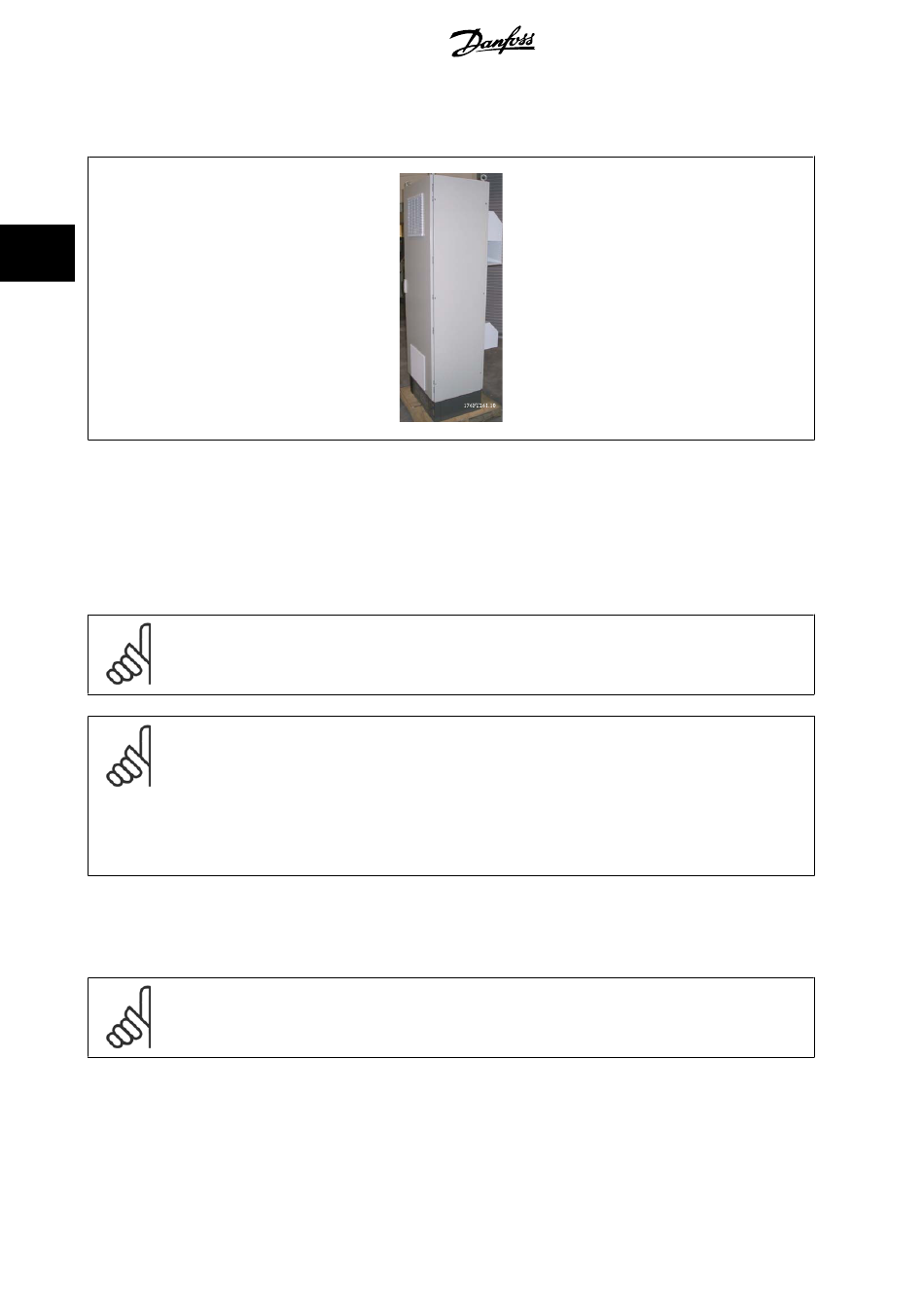

3.3.5 Außeninstallation/ NEMA 3R-Einbausatz für Rittal- Schaltschränke
3
Dieser Abschnitt beschreibt die Installation von NEMA 3R-Einbausätzen für Frequenzumrichter mit den Baugrößen D3, D4 und E2. Diese Einbausätze sind
für die Installation mit IP00/Chassis-Versionen dieser Baugrößen in Rittal TS8 NEMA 3R- oder NEMA 4-Gehäusen ausgelegt und getestet. Das NEMA-3R-
Gehäuse ist ein Außengehäuse, das einen gewissen Schutz gegen Regen und Eis bietet. Das NEMA-4-Gehäuse ist ein Außengehäuse, das einen größeren
Schutz gegen Wetter und Strahlwasser bietet.
Die Mindestschaltschranktiefe beträgt 500 mm (600 mm für Baugröße E2). Der Einbausatz ist für ein 600 mm breites Gehäuse (800 mm für Baugröße
E2) ausgelegt. Weitere Gehäusebreiten sind möglich, dafür ist jedoch zusätzliche Rittal-Hardware erforderlich. Die maximale Tiefe und Breite entsprechen
den Anforderungen der Installation.
ACHTUNG!
Bei Verwendung des NEMA 3R-Einbausatzes wird die Nennleistung der Frequenzumrichter in den Baugrößen D3 und D4 um 3 %
reduziert. Für Frequenzumrichter in Baugröße E2 ist keine Reduzierung der Nennleistung erforderlich.
ACHTUNG!
Ein Türlüfter wird im Gehäuse benötigt, um die Wärmeverluste abzuführen, die nicht im rückseitigen Kühlkanal des Frequenzumrichters
eingedämmt werden, sowie alle zusätzlichen Verluste, die von anderen Bauteilen erzeugt werden, die im Gehäuse eingebaut sind. Der
insgesamt benötigte Luftstrom muss so berechnet werden, dass die passenden Kühllüfter ausgewählt werden können. Einige Gehäu-
sehersteller bieten Software an, die diese Berechnungen durchgeführt (z. B. Rittal Therm-Software). Falls der VLT das einzige Wärme
erzeugende Bauteil im Gehäuse ist, beträgt der minimale Luftstrom, der bei einer Umgebungstemperatur von 45 °C bei den Frequen-
zumrichtern D3 und D4 benötigt wird 391 m
E2 bei 782 m
Bestellinformationen
Baugröße D3: 176F4600
Baugröße D4: 176F4601
Baugröße E2: 176F1852
ACHTUNG!
Weitere Informationen finden Sie in der Anleitung
42
3 /h. Der Mindestluftstrom bei einer Umgebungstemperatur von 45 °C liegt bei der Baugröße
3
/h.
MG.33.U3.03 - VLT
Produkthandbuch Hochleistungsanwendun-
175R5922 .
