Elektrische Installation
Spezifikationen
•
U /[V]: 690
i
•
U /[kV]: 4
imp
•
Verschmutzungsgrad: 3
•
I /[A]: 16
th
•
Kabelquerschnitt: 1...2x0,75...2,5 mm
•
Max. Sicherung: 16 A/gG
•
NEMA: A600, R300, Kabelquerschnitt: 18–14 AWG,
1(2)
5.8.9 Verdrahtung des Temperaturschalters
für den Bremswiderstand
Der Bremswiderstand-Klemmenblock befindet sich auf der
Leistungskarte und ermöglicht den Anschluss eines
externen Temperaturschalters für den Bremswiderstand. Sie
können den Schalter als Schließer- oder Öffnerkontakt
konfigurieren. Bei einer Änderung des Eingangswerts
schaltet ein Signal den Frequenzumrichter ab, und auf dem
LCP-Display wird der Alarm 27, Bremschopperfehler
angezeigt. Gleichzeitig stoppt der Frequenzumrichter die
Bremsung und der Motor geht in den Freilauf.
1. Lokalisieren Sie den Bremswiderstand-
Klemmenblock (Klemmen 104–106) auf der
Leistungskarte. Siehe Abbildung 3.3.
2. Entfernen Sie die M3-Schrauben, die den Jumper
auf der Leistungskarte befestigen.
3. Entfernen Sie den Jumper und verdrahten Sie den
Temperaturschalter des Bremswiderstands in einer
der folgenden Konfigurationen:
3a Öffner. Verbindung mit Klemmen 104
und 106.
Schließer. Verbindung mit Klemmen 104
3b
und 105.
4. Befestigen Sie die Schalterdrähte mit M3-
Schrauben. Ziehen Sie diese mit einem
Anzugsdrehmoment von 0,5-0,6 Nm an.
5.8.10 Auswahl des Spannungs-/
Stromeingangssignals
An den Analogeingangsklemmen 53 und 54 können Sie
eine Spannung (0-10 V) oder einen Strom (0/4-20 mA) als
Eingangssignal auswählen.
Standard-Parametereinstellung:
•
Klemme 53: Drehzahlsollwertsignal ohne
Rückführung (siehe Parameter 16-61 AE 53 Modus).
•
Klemme 54: Istwertsignal mit Rückführung (siehe
Parameter 16-63 AE 54 Modus).
MG16O203
Bedienungsanleitung
HINWEIS
Trennen Sie vor einer Änderung der Schalterpositionen
den Frequenzumrichter vom Netz.
1.
2
2.
3.

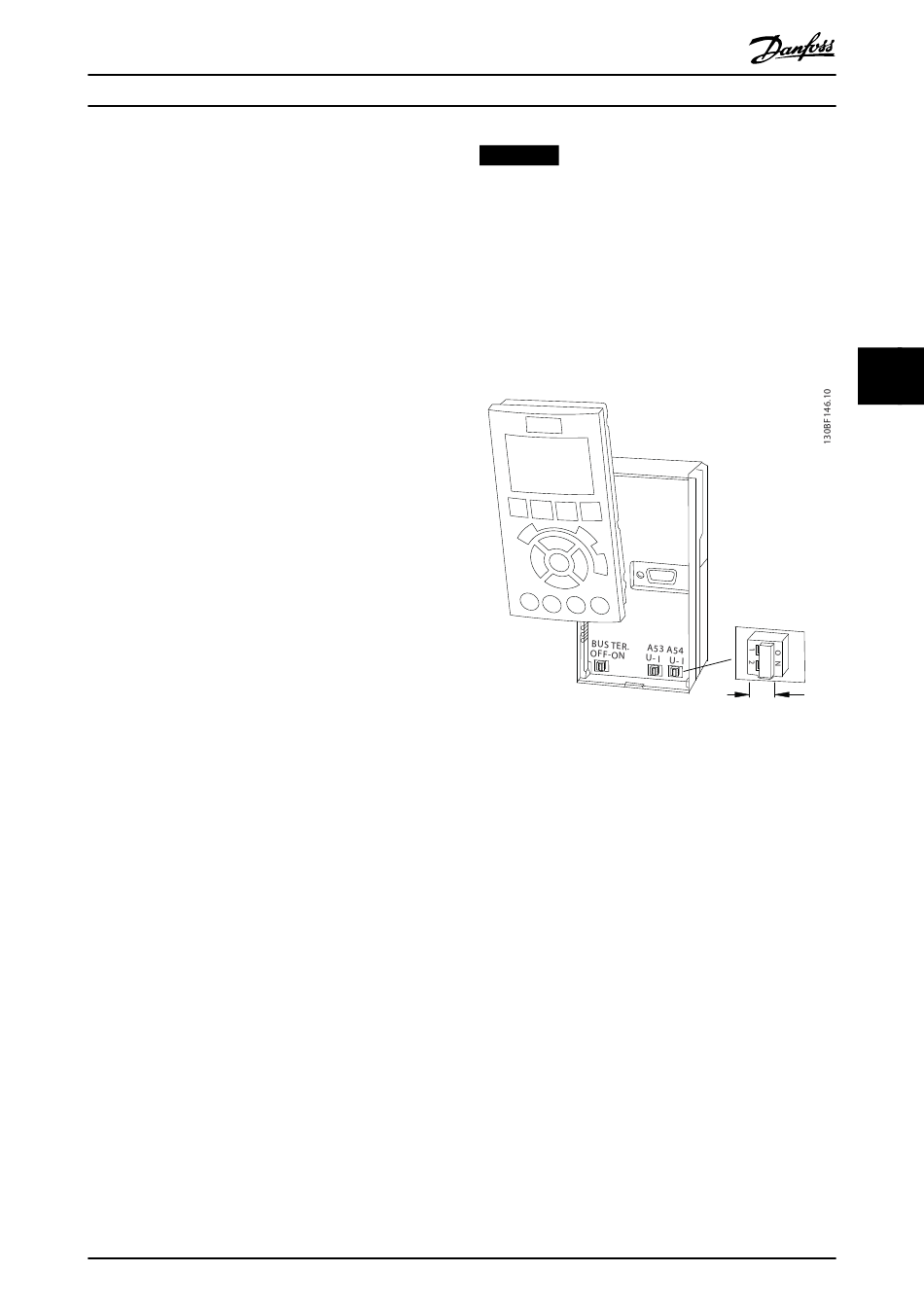

Abbildung 5.22 Lage der Schalter für die Klemmen 53 und 54
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
Entfernen Sie das LCP (Local Control Panel).
Siehe Kapitel 6.3 LCP-Menü.
Entfernen Sie jegliche optionale Ausrüstung zur
Abdeckung der Schalter.
Stellen Sie Schalter A53 and A54 ein, um den
Signaltyp auszuwählen (U = Spannung, I =
Strom).
