Installation

3 Installation

3.1 Vor der Aufstellung

3.1.1 Planung des Aufstellungsorts

HINWEIS
Planen Sie vor Beginn der Montage den Aufstellungsort
des Frequenzumrichters. Wird dies unterlassen, kann dies
zu zusätzlicher Arbeit während und nach der Montage
führen.
Wählen Sie den bestmöglichen Standort, indem Sie die
folgenden Aspekte berücksichtigen (siehe Details auf
den folgenden Seiten und die jeweiligen Projektierhand-
bucher):
•
Umgebungstemperatur während des Betriebs.
•
Installationsmethode.
•
Verfahren zur Kühlung des Frequenzumrichters.
•
Position des Frequenzumrichters.
•
Kabelführung.
•
Stellen Sie sicher, dass die Energieversorgung die
richtige Spannung und den notwendigen Strom
liefert.
•
Stellen Sie sicher, dass der Motornennstrom
innerhalb des maximalen Stroms des Frequen-
zumrichters liegt.
•
Wenn der Frequenzumrichter nicht über
eingebaute Sicherungen verfügt, stellen Sie
sicher, dass die externen Sicherungen das
notwendige Schaltvermögen aufweisen.
Spannung [V] Beschränkungen in Höhenlagen
380-690 Bei Höhen über 2000 m über NN ziehen Sie
Danfoss zu PELV (Schutzkleinspannung) zu Rate
Tabelle 3.1 Installation in großen Höhenlagen
3.1.2 Allgemeine Erwägungen
Kabelzugang
Stellen Sie sicher, dass ein ausreichender Kabelzugang mit
entsprechender Biegezugabe gegeben ist. Da das IP00/
IP20-Gehäuse nach unten hin offen ist, müssen Sie die
Kabel mit Kabelschellen an der Rückwand des Gehäuses
befestigen, in dem der Frequenzumrichter montiert wird.
VORSICHT
Befestigen Sie alle Kabelschuhe innerhalb der Breite der
Anschlussschiene.
MG16J203
Produkthandbuch
Platz
Achten Sie darauf, dass über und unter dem Frequenzum-
richter ausreichend Platz für Luftzirkulation und
Kabelzugang vorhanden ist. Außerdem müssen Sie auch
vor dem Gerät auf ausreichend Platz zum Öffnen der
Schaltschranktür achten, siehe Abbildung 3.1 bis
Abbildung 3.3.

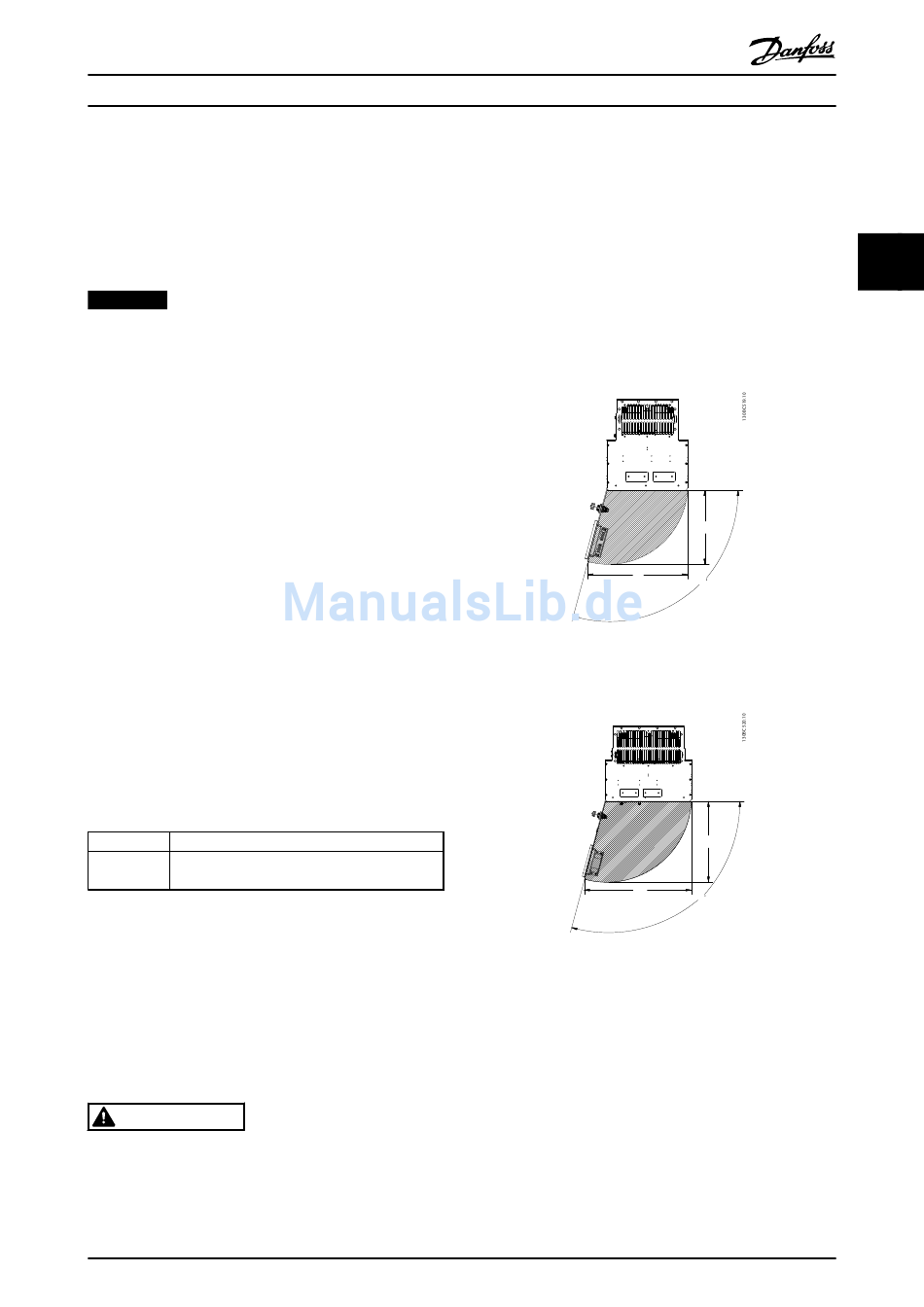

Abbildung 3.1 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typen D1h, D5h und D6h
Abbildung 3.2 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typen D2h, D7h und D8h
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
298
[11.7]
404
[15.9]
105
395
[15.6]
523
[20.6]
105
3 3
