Mechanische Installation

3.3 Mechanische Installation
Bereiten Sie die mechanische Installation des Frequenzum-
richters sorgfältig vor, um ein ordnungsgemäßes Ergebnis
zu gewährleisten und Zusatzarbeiten während der Instal-
lation zu vermeiden. Ziehen Sie die mechanische
3 3
Zeichnung am Ende dieser Anleitung zurate, um sich mit
den Abstandsanforderungen vertraut zu machen.
3.3.1 Benötigte Werkzeuge
Für die Aufstellung des Frequenzumrichters benötigen
Sie folgende Werkzeuge:
•
10- oder 12-mm-Bohrer.
•
Maßband.
•
Schraubenschlüssel mit entsprechenden
metrischen Schlüsseleinsätzen (7–17 mm).
•
Verlängerungen für Steckschlüssel.
•
Blechstanze für Installationsrohre oder Kabelver-
schraubungen in Gehäusen der Schutzarten IP21/
NEMA 1 und IP54
•
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Durchmesser von 5 mm mit einer
Mindesttragfähigkeit von 400 kg).
•
Kran oder sonstige Hubvorrichtung für die Positi-
onierung des Frequenzumrichters.
•
Verwenden Sie für die Installation der Baugröße
E1 in Gehäusen der Schutzarten IP21 und IP54
einen Torx T50 Steckschlüssel.
3.3.2 Allgemeine Erwägungen
Kabelzugang
Stellen Sie sicher, dass ein ausreichender Kabelzugang mit
entsprechender Biegezugabe gegeben ist. Da das IP00-
Gehäuse nach unten hin offen ist, müssen Sie die Kabel
mit Kabelschellen an der Rückwand des Gehäuses
befestigen, in dem der Frequenzumrichter montiert wird.
VORSICHT
Befestigen Sie alle Kabelschuhe innerhalb der Breite der
Klemmen-Stromschiene.
Platz
Achten Sie darauf, dass über und unter dem Frequenzum-
richter ausreichend Platz für Luftzirkulation und
Kabelzugang vorhanden ist. Außerdem müssen Sie auch
vor dem Gerät auf ausreichend Platz zum Öffnen der
Schaltschranktür achten.
16
®
VLT HVAC Drive FC 102

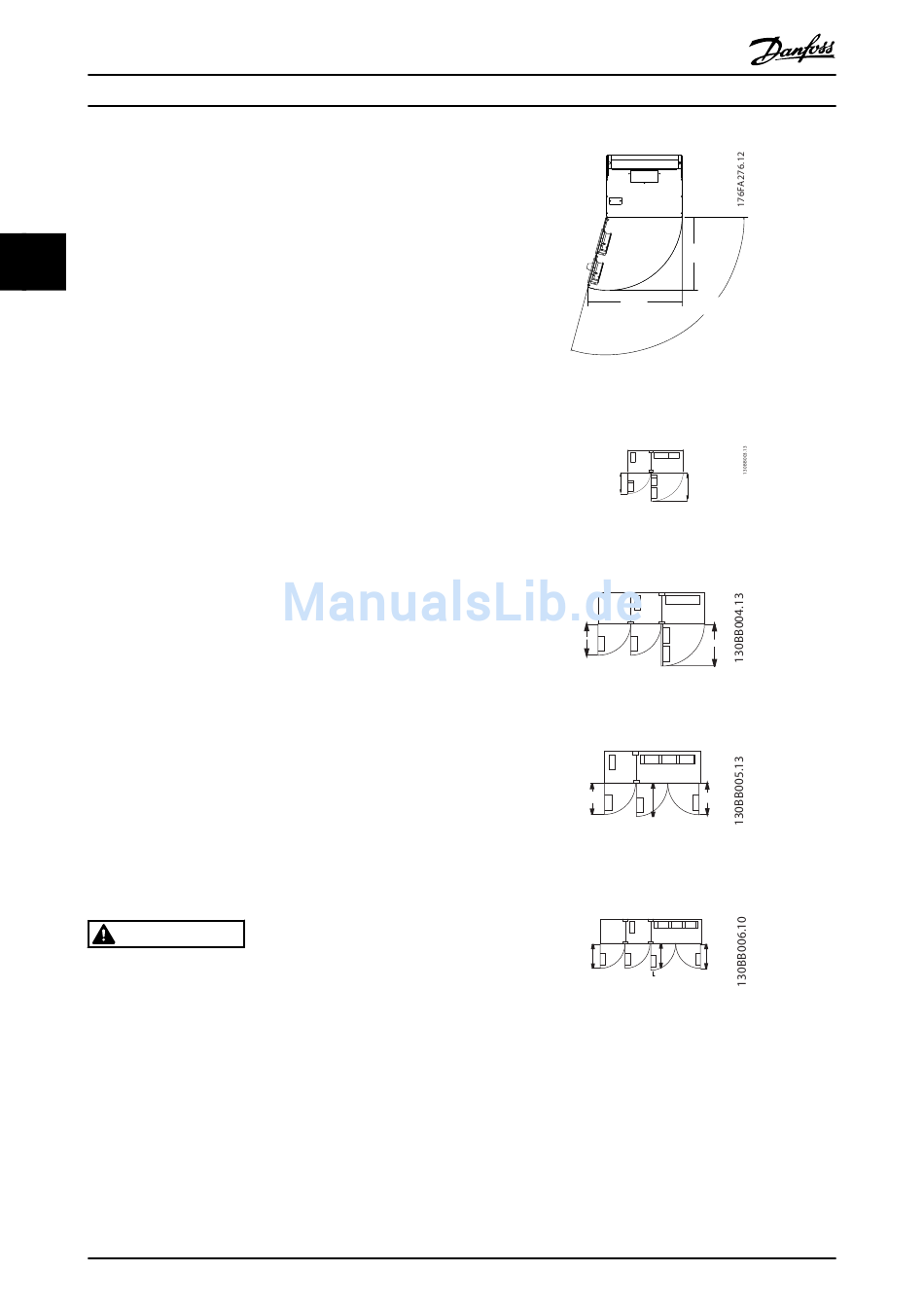

Abbildung 3.12 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typ E1
Abbildung 3.13 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typ F1
Abbildung 3.14 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typ F3
Abbildung 3.15 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typ F2
Abbildung 3.16 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Typ F4
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
579
(22.8)
748
≤105,0°
(29.5)
578
776
(22.8)
(30.6)
2X578
776
[22.8]
[30.6]
578 579
[22.8]
[22.8]
624
[24.6]
578
2x579
(22.8)
(22.8)
624
(24.6)
MG11F503
