Installieren

3.2 Mechanische Installation

3.2.1 Vorbereitungen für die Installation
Führen Sie die folgenden Vorbereitungen durch, um eine
3 3 zuverlässige und effektive Installation des Frequenzum-
richters sicherzustellen:
•
Halten Sie die passende Befestigungsmöglichkeit
bereit. Die Befestigungsmöglichkeit entspricht
Ausführung, Gewicht und Drehmoment des
Frequenzumrichters.
•
Ziehen Sie die mechanischen Zeichnungen zurate,
um sicherzustellen, dass die Platzanforderungen
erfüllt werden.
•
Stellen Sie sicher, dass die gesamte Verkabelung
in Übereinstimmung mit nationalen Vorschriften
vorgenommen wird.

3.2.2 Erforderliche Werkzeuge

•
Bohrer mit 10- oder 12-mm-Bit.
•
Maßband.
•
Schraubenschlüssel mit entsprechenden
metrischen Schlüsseleinsätzen (7–17 mm).
•
Verlängerungen für Steckschlüssel.
•
Blechstanze für Installationsrohre oder Kabelver-
schraubungen in Gehäusen der Schutzarten IP21/
NEMA 1 und IP54
•
Hebestange zum Heben des Geräts (Stange oder
Rohr mit max. Durchmesser von 25 mm mit einer
Mindesttragfähigkeit von 400 kg).
•
Kran oder sonstige Hubvorrichtung für die Positi-
onierung des Frequenzumrichters.
3.2.3 Allgemeine Erwägungen
Platz
Achten Sie darauf, dass über und unter dem Frequenzum-
richter ausreichend Platz für Luftzirkulation und
Kabelzugang vorhanden ist. Außerdem müssen Sie auch
vor dem Gerät auf ausreichend Platz zum Öffnen der
Schaltschranktür achten, siehe Abbildung 3.5 bis
Abbildung 3.12.

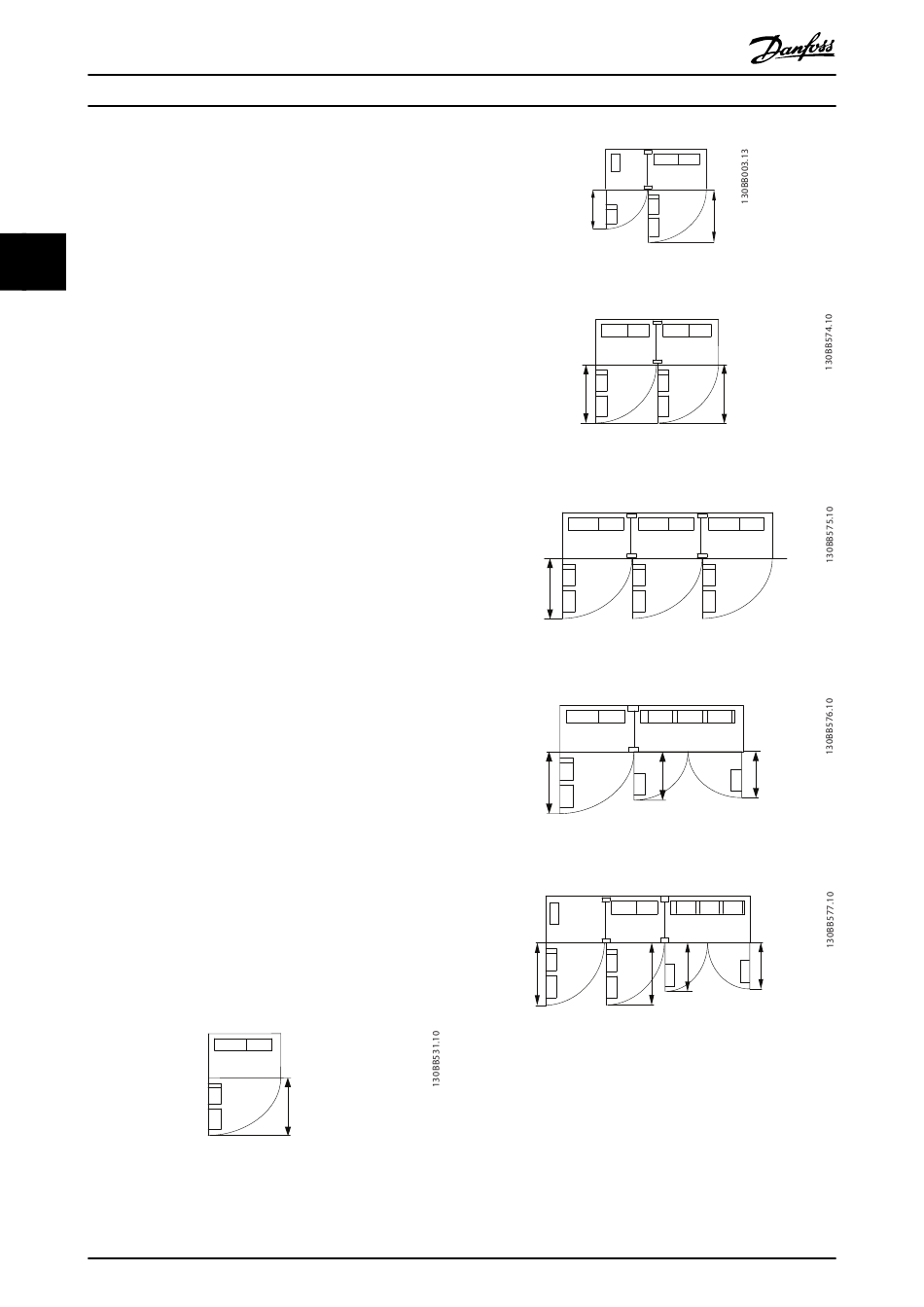

Abbildung 3.5 Platz vor Baugröße F8
18
®
VLT AutomationDrive FC 302
776
(30.6)
Danfoss A/S © 04/2016 Alle Rechte vorbehalten.
578
(22.8)
Abbildung 3.6 Platz vor Baugröße F9
776
(30.6)
Abbildung 3.7 Platz vor Baugröße F10
776 (30.6)
(2x)
Abbildung 3.8 Platz vor Baugröße F11
776
(30.6)
Abbildung 3.9 Platz vor Baugröße F12
776 776
(30.6) (30.6)
Abbildung 3.10 Platz vor Baugröße F13
776
(30.6)
776
(30.6)
579
(22.8)
624
(24.6)
579
(22.8)
624
(24.6)
MG34Q403
