4.1.1 Programmieren der grafischen
Bedieneinheit LCP
Die folgenden Anweisungen gelten für die grafische
Bedieneinheit LCP(LCP 102)
Die Bedieneinheit ist in vier funktionelle Gruppen
unterteilt
1. Grafikdisplay mit Statuszeilen.
2. Menütasten mit Anzeige-LEDs - Parameter ändern
und zwischen Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Alle Datenanzeigen erfolgen auf dem grafischen LCP-
Display, das im [Status]-Modus maximal fünf
Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen
a. Statuszeile: Zustandsmeldungen in der Form von
Symbolen und Grafiken.
b. Arbeitsbereich (Zeile 1-2): Je nach Displayan-
zeigeart Anzeigebereich für Betriebsvariablen
oder für Parameternavigation bzw. -änderung.
Durch Drücken der Taste [Status] kann jeweils
eine extra Zeile hinzugefügt werden.
c. Statuszeile: Zustandsmeldungen in Textform.
VLT ® Automation Drive FC 300 12-Puls
Produkthandbuch High Power
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
Status
1234rpm 10,4A
1
43,5Hz
Run OK
Quick
2 Status
Menu
OK
On
3
Warn.
Alarm
Hand
4
O
on

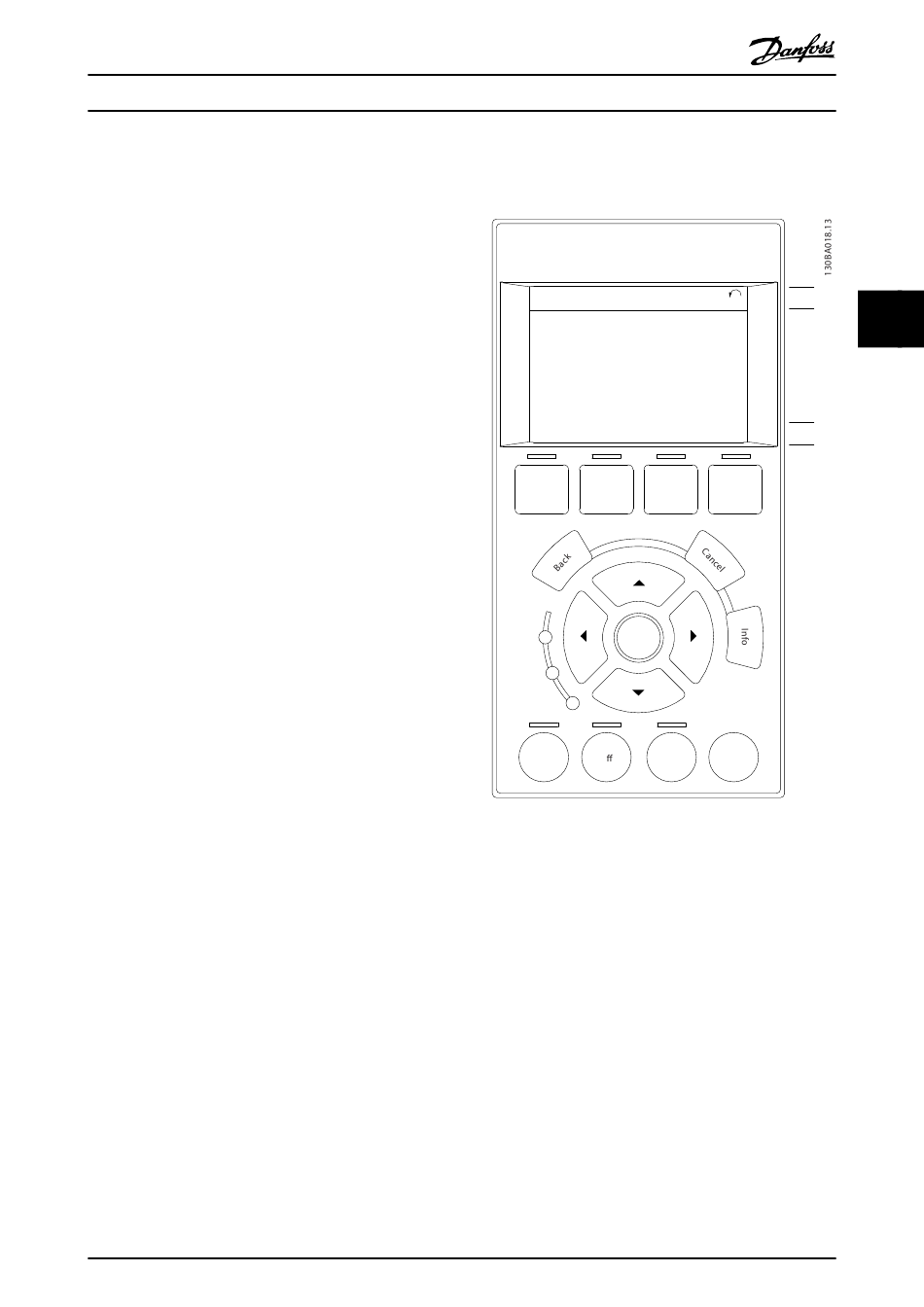

Abbildung 4.1
