2.1 Programmieren mit der MCT 10
Konfigurationssoftware
Sie können den Frequenzumrichter mit dem LCO, mit
einem PC über den RS-485-Anschluss programmieren. Dazu
müssen Sie die MCT 10 Konfigurationssoftware installieren.
Weitere Informationen über die Software finden Sie unter
Kapitel 1.2 Zusätzliche Materialien.

2.2 Grafisches LCP-Bedienteil (LCP 102)

Das LCP ist in 4 funktionelle Gruppen unterteilt.
A. Alphanumerisches Display.
B. Menüauswahl.
C. Navigationstasten und Anzeigeleuchten (LED).
D. Bedientasten mit Kontroll-Anzeigen (LED).
1
Status
0.00 A
0.0 %
0.0Hz
2
A
2605 kWh
4
O Remote Stop
6
Quick
Status
B
Menu
7
C
10
On
OK
15
Warn.
16
Alarm
17
D Hand
O
on
18 19

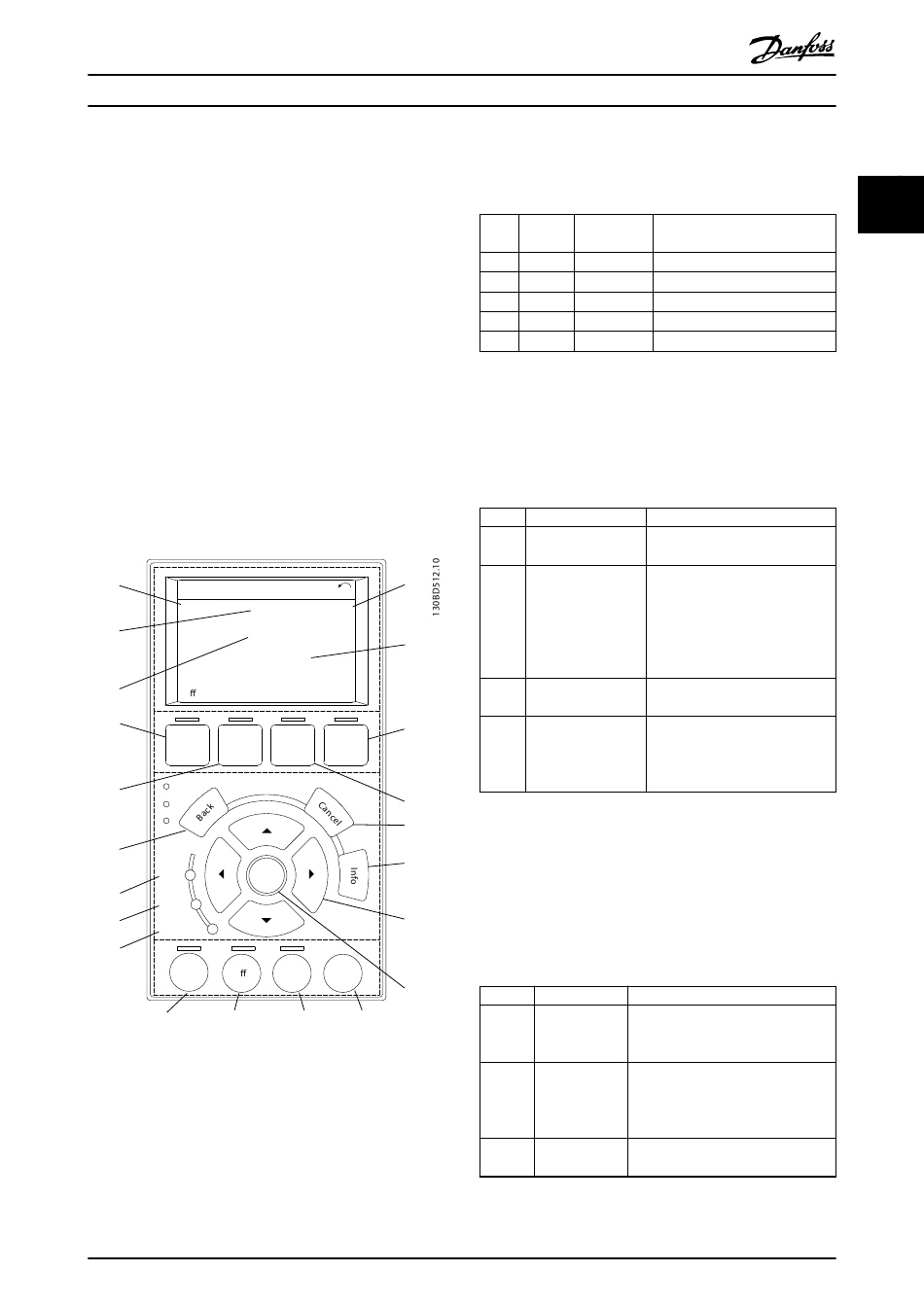

Abbildung 2.1 Bedieneinheit (LCP)
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung versorgt.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus..
MG03N203
Programmierhandbuch
3
1(1)
0.00 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
on
14
20 21
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
ID Display Parame-
ternummer
1 1.1 0-20
2 1.2 0-21
3 1.3 0-22
4 2 0-23
5 3 0-24
Tabelle 2.1 Legende zu Abbildung 2.1
B. Menütaste am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Statusanzeige im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
ID Taste Funktion
6 Status Diese Taste zeigt Betriebsinforma-
tionen an.
7 Quick-Menü Dieses Menü bietet schnellen
Zugang zu Parametern zur
Programmierung für die erste
Inbetriebnahme und zu vielen
detaillierten Anwendungshin-
weisen.
8 Hauptmenü Dient zum Zugriff auf alle
Parameter.
9 Alarm Log Zeigt eine Liste aktueller
Warnungen, der letzten 10
Alarme und den Wartungs-
speicher.
Tabelle 2.2 Legende zu Abbildung 2.1
C. Navigationstasten und Kontrollleuchten (LED)
Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
diesem Bereich befinden sich darüber hinaus drei Frequen-
zumrichter-Statusanzeigen (LED) zur Anzeige des Zustands.
ID Taste Funktion
10 Back Bringt Sie zum vorherigen Schritt
oder zur vorherigen Liste in der
Menüstruktur zurück.
11 Abbrechen Macht die letzte Änderung oder den
letzten Befehl rückgängig, so lange
der Anzeigemodus bzw. die Display-
anzeige nicht geändert worden ist.
12 Info Zeigt eine Definition der gezeigten
Funktion an.
Werkseinstellung
Sollwert %
Motorstrom
Leistung [kW]
Frequenz
kWh-Zähler
9
2 2
