VLT Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen

4 Programmieren

4.1 Die grafische und numerische Bedieneinheit

Am einfachsten lässt sich der Frequenzumrichter über die grafische Bedieneinheit ( 102) programmieren. Bei Verwendung der numerischen Bedieneinheit
( 101) benötigen Sie das Projektierungshandbuch des Frequenzumrichters als Referenz.

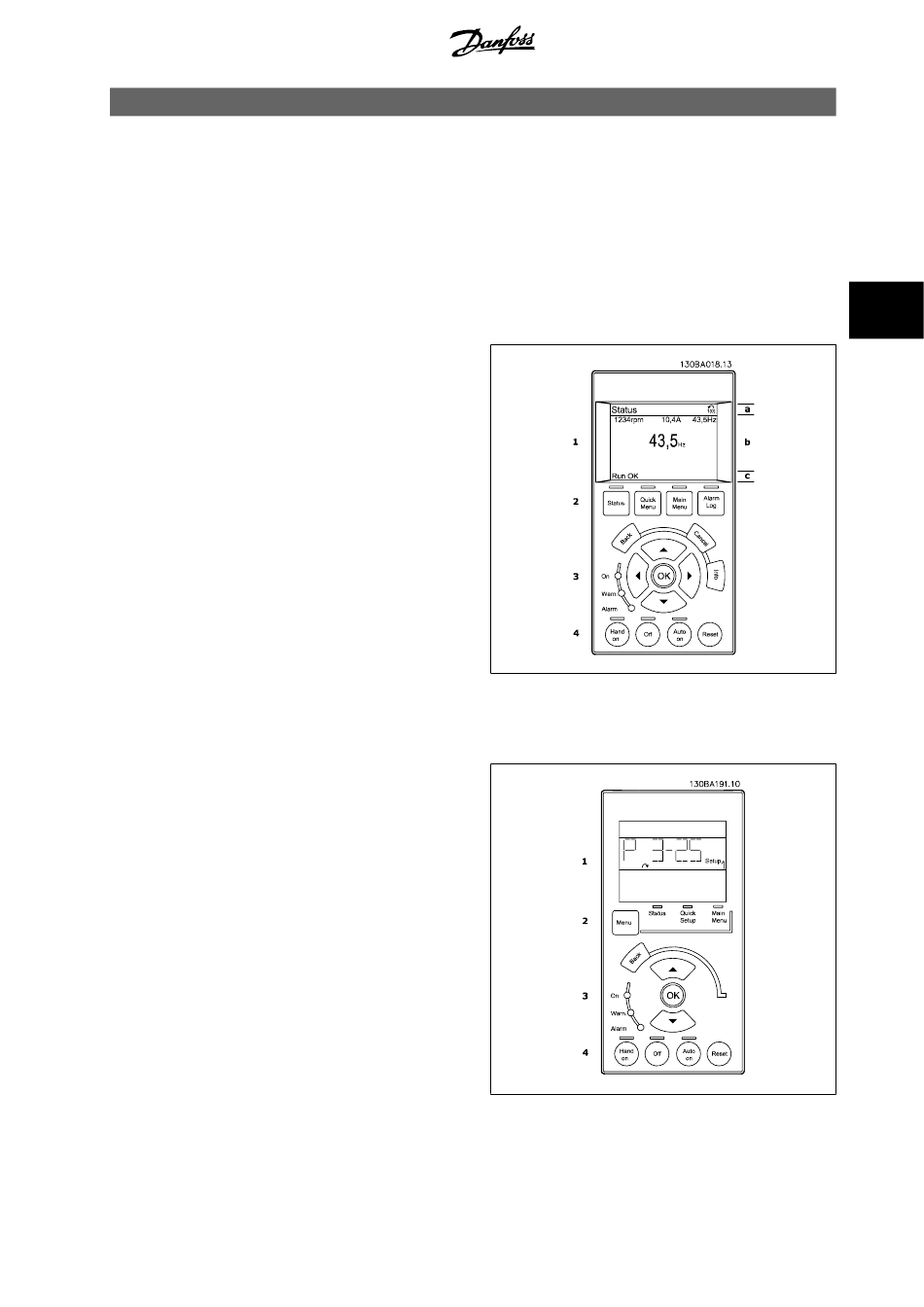

4.1.1 Programmieren an der grafischen

Die folgenden Anweisungen gelten für die grafische ( 102):
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikanzeige mit Zustandszeilen.
2. Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontrollanzeigen (LEDs).
4. Bedientasten mit Kontrollanzeigen (LEDs).
Alle Daten werden auf einem -Grafikdisplay wiedergegeben (maximal
fünf Betriebsvariablen), während [Status] angezeigt wird.
Anzeigezeilen:
a.

Zustandszeile:

Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b. Zeile 1 - 2: Bedienerdatenzeilen, die vom Benutzer definierte
oder ausgewählte Daten anzeigen. Durch Drücken der Taste
[Status] kann eine zusätzliche Zeile eingefügt werden.
c. Zustandszeile: Zustandsmeldungen in Textform.

4.1.2 Programmieren an der numerischen LCP-Bedieneinheit

In den folgenden Anleitungen wird davon ausgegangen, dass eine nu-
merische ( 101) angeschlossen ist:
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Numerisches Display.
2. Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontrollanzeigen (LEDs).
4. Bedientasten mit Kontrollanzeigen (LEDs).
MG.33.U2.03 - VLT ® ist eine eingetragene Marke von Danfoss.
4 Programmieren
4
73
