4 Programmieren

4.1 Die grafische und numerische Bedieneinheit LCP

Am einfachsten lässt sich der Frequenzumrichter über die grafische Bedieneinheit (LCP 102) programmieren. Bei Verwendung der numerischen Bedien-
einheit (LCP 101) benötigen Sie das Projektierungshandbuch des Frequenzumrichters als Referenz.

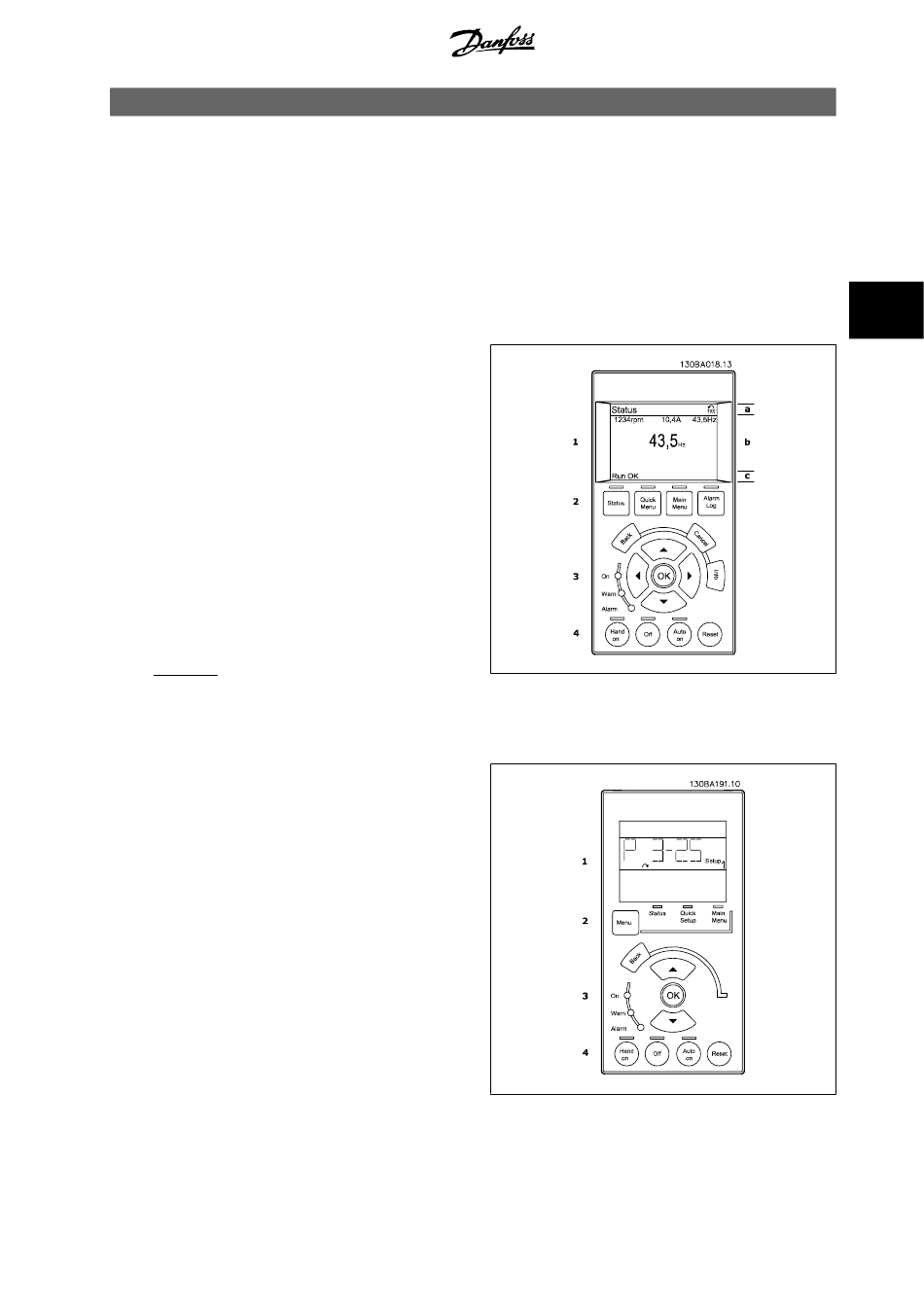

4.1.1 Programmieren an der grafischen LCP LCP

Die folgenden Anweisungen gelten für die grafische LCP (LCP 102):
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikanzeige mit Statuszeilen.
2. Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Alle Daten werden auf einem Grafikdisplay LCPwiedergegeben (maximal
fünf Betriebsvariablen), während [Status] angezeigt wird.
Displayzeilen:
a. Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b. Zeile 1 - 2: Bedienerdatenzeilen, die vom Benutzer definierte
oder ausgewählte Daten anzeigen. Durch Drücken der Taste
[Status] kann eine zusätzliche Zeile eingefügt werden.
c. Statuszeile: Zustandsmeldungen in Textform.

4.1.2 Programmieren an der numerischen LCP-Bedieneinheit

In den folgenden Anleitungen wird davon ausgegangen, dass eine nu-
merische LCP (LCP 101) angeschlossen ist:
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Numerisches Display.
2. Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
