Produktübersicht
Standard-PCs werden ohne galvanische Trennung an der
USB-Schnittstelle hergestellt.
2 2 Jede Differenz des Erdungspotentials, die sich daraus
ergibt, dass Sie die im Produkthandbuch beschriebenen
Empfehlungen nicht einhalten, kann zu einer Beschä-
digung des USB-Hostcontrollers durch die Abschirmung
des USB-Kabels führen.
Verwenden Sie beim Anschließen des PC an einen
Frequenzumrichter per USB-Kabel einen USB-Isolator mir
galvanischer Trennung, um den USB-Hostcontroller des PC
vor Erdpotentialdifferenzen zu schützen.
Verwenden Sie kein PC-Leistungskabel mit geerdetem
Stecker, wenn der PC per USB-Kabel an den Frequenzum-
richter angeschlossen ist. Dies verringert die
Potentialdifferenz bezüglich Erde, beseitigt aber aufgrund
der Erdung und Abschirmung, die an der USB-Schnittstelle
des PC angeschlossen sind, nicht alle Potentialdifferenzen.

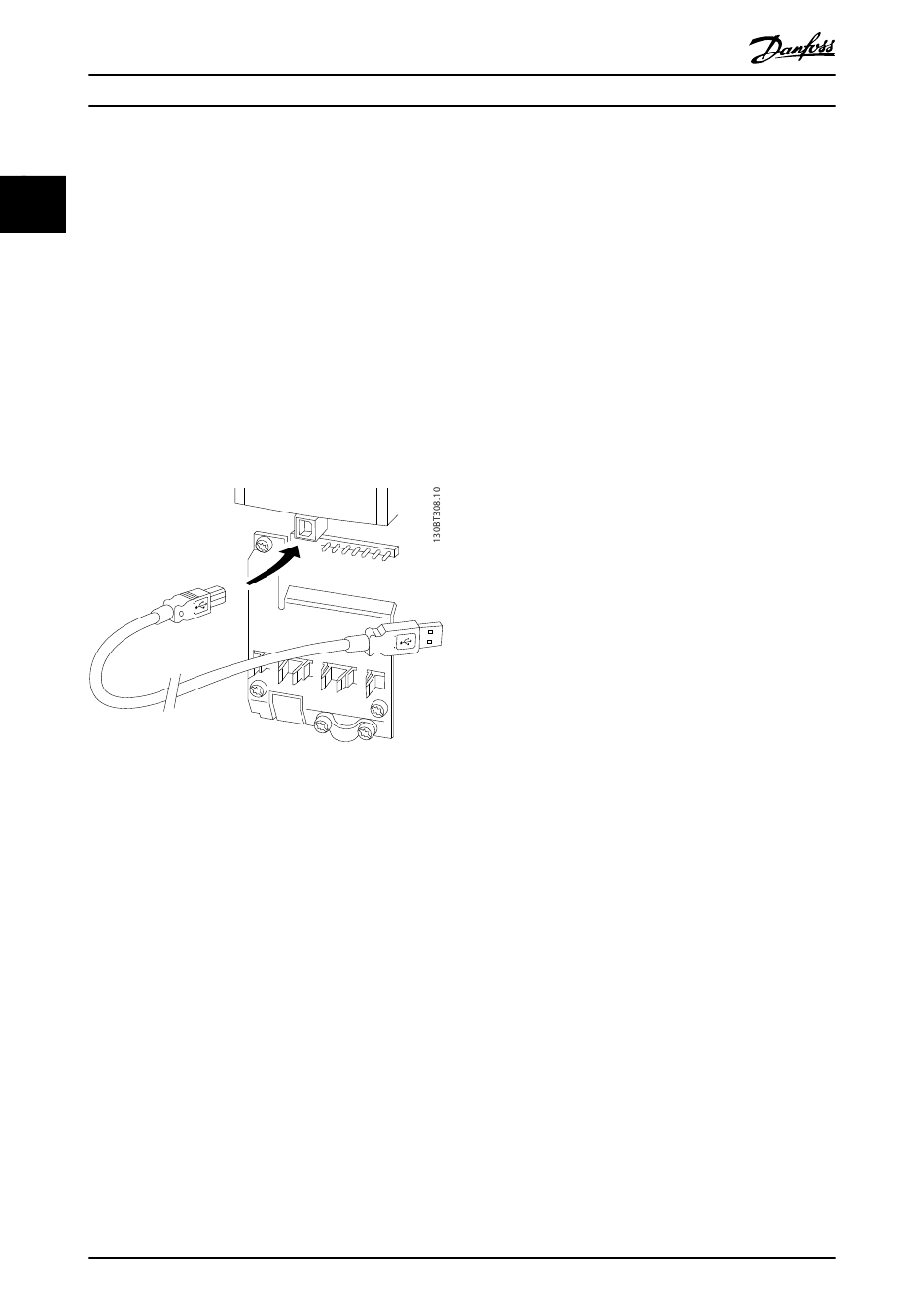

Abbildung 2.22 USB-Anschluss

2.8.2.1 MCT 10 Konfigurationssoftware

Die MCT 10 Konfigurationssoftware ist für die
Inbetriebnahme und Wartung des Frequenzumrichters
entwickelt, einschließlich geführter Programmierung des
Kaskadenreglers, Echtzeituhr, Smart Logic Controller und
vorbeugender Wartung.
Diese Software ermöglicht eine einfache Kontrolle über
Details ebenso wie eine allgemeine Übersicht über
Anlagen, gleichgültig ob groß oder klein. Die Software
können Sie für alle Frequenzumrichterserien, VLT
Advanced Active Filter AAF 006 und VLT
verwendet.
Beispiel 1: Datenspeicherung im PC über MCT 10
Konfigurationssoftware
1. Schließen Sie über den USB-Anschluss oder die
RS485-Schnittstelle einen PC an das Gerät an.
2. Öffnen Sie MCT 10 Konfigurationssoftware.
3. Wählen Sie den USB-Anschluss oder die RS485-
Schnittstelle aus.
34
®
VLT Refrigeration Drive FC 103
Alle Parameter sind nun gespeichert.
Beispiel 2: Datenübertragung vom PC zum Frequenzum-
richter über MCT 10 Konfigurationssoftware
Alle Parameter werden nun in den Frequenzumrichter
übertragen.
Für die MCT 10 Konfigurationssoftware ist ein gesondertes
Handbuch erhältlich. Software und Handbuch sind als
Download erhältlich über www.danfoss.com/BusinessAreas/
DrivesSolutions/Softwaredownload/.
2.8.2.2 VLT
Die MCT 31 Software zur Oberschwingungsberechnung
hilft beim Einschätzen der Oberschwingungsbelastung in
einer bestimmten Anwendung. Mit der Software können
Sie sowohl die Oberschwingungsverzerrung von Danfoss-
Frequenzumrichtern als auch von Frequenzumrichtern
anderer Herstellern als Danfoss mit zusätzlichen Geräten
zur Oberschwingungsreduzierung berechnen, wie z. B.
Danfoss VLT
und 12- oder 18-Puls-Gleichrichter.
MCT 31 steht auch zum Download zur Verfügung unter
www.danfoss.com/BusinessAreas/DrivesSolutions/Software-
download/.
2.8.2.3 Harmonic Calculation Software
HCS ist eine erweiterte Version des Harmonic Calculation
®
Tool. Die errechneten Ergebnisse werden mit den
®
-Softstarter
entsprechenden Normwerten verglichen und können
anschließend gedruckt werden.
Weitere Informationen finden Sie unter www.danfoss-
hcs.com/Default.asp?LEVEL=START
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
4. Wählen Sie Kopieren.
5. Wählen Sie die Auswahl Projekt.
6. Wählen Sie Einfügen.
7. Wählen Sie Speichern unter.
1. Schließen Sie über den USB-Anschluss oder die
RS485-Schnittstelle einen PC an das Gerät an.
2. Öffnen Sie MCT 10 Konfigurationssoftware.
3. Wählen Sie Öffnen – alle gespeicherten Dateien
werden angezeigt.
4. Öffnen Sie die gewünschte Datei.
5. Wählen Sie Zum Frequenzumrichter schreiben.
®
Harmonics Calculation
Software MCT 31
®
Advanced Harmonic Filters AHF 005/AHF 010
(HCS)
