Programmieren

2 Programmieren
2
2

2.1 Programmierung mit MCT 10 Software

Sie können den Frequenzumrichter auch per PC über einen
RS485-Anschluss programmieren. Dazu muss die MCT 10
Software installiert sein. Diese Software können Sie
entweder über die Bestellnummer 130B1000 bestellen oder
von der Danfoss-Website herunterladen: http://
www.danfoss.com/BusinessAreas/DrivesSolutions/Software-
download/ Siehe die Anleitung MG10RXYY.

2.2 LCP Bedienteil

Die folgenden Anleitungen gelten für das grafische LCP
102 des FC101. Das LCP ist in vier funktionelle Gruppen
unterteilt:
A. Alphanumerisches Display
B. Menütaste
C. Navigationstasten und Anzeigeleuchten (LEDs)
D. Bedientasten mit Kontroll-Anzeigen (LEDs)
1
2
3
4
6
10
7
8
9

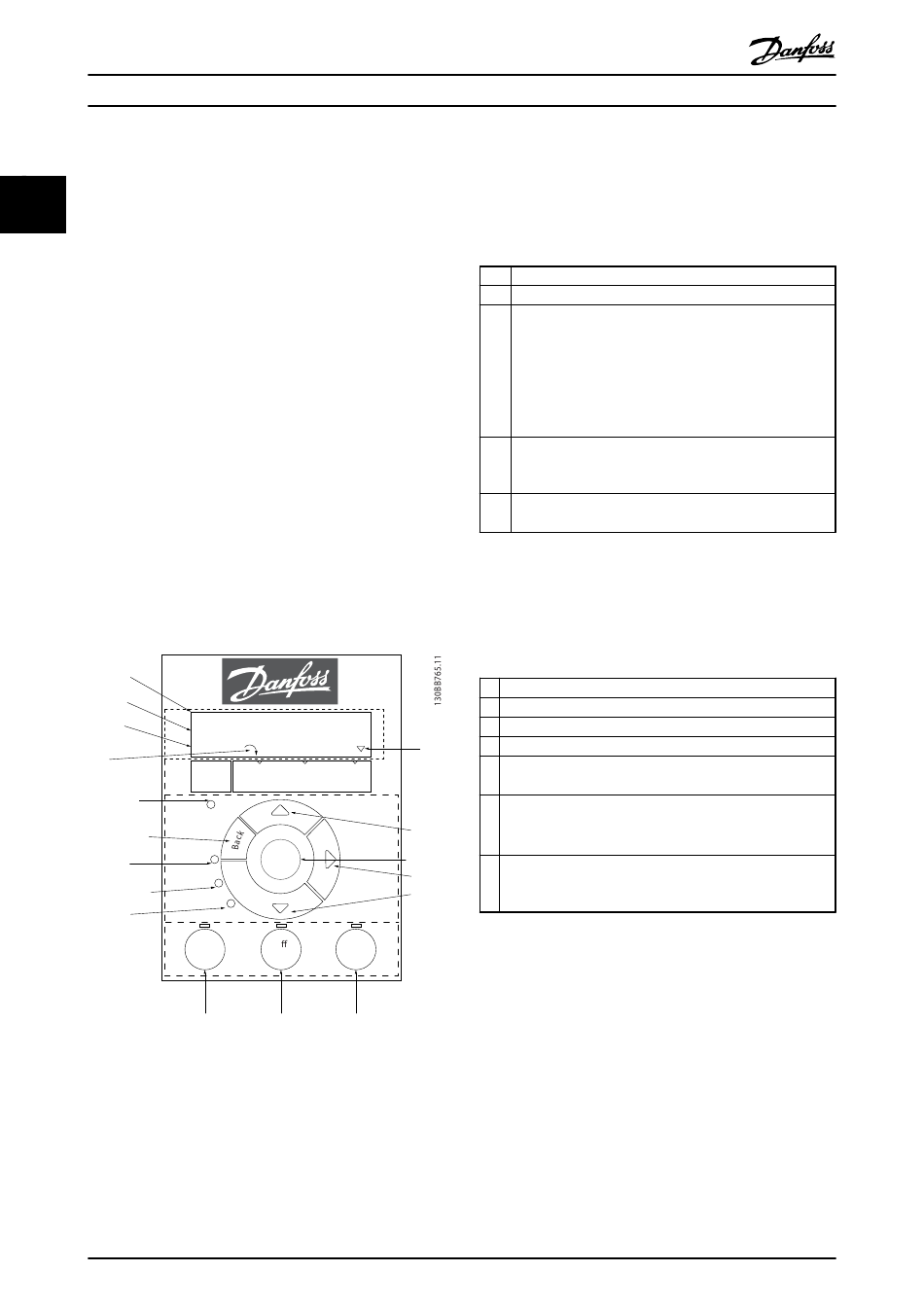

Abbildung 2.1
A. Alphanumerisches Display
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und zwei alphanumerische Zeilen. Das LCP zeigt
alle Daten an.
12
1-20 Motor Power
A
[5] 0.37kW - 0.5HP
Setup 1
Main
Status
Quick
B
Menu
Menu
Menu
Com.
C
On
OK
Warn.
Alarm
Hand
O
Auto
D
On
Reset
13
14
MG18B203 - VLT
®
VLT
HVAC Basic Drive Programmierungshandbuch
Auf dem Display können Sie verschiedene Informationen
ablesen.
1
Nummer und Name des Parameters.
2
Parameterwert.
3
Die Satznummer zeigt den aktiven Satz und den
Programm-Satz an. Stimmen der aktive Satz und
Programm-Satz überein, wird nur diese Satznummer
gezeigt (Werkseinstellung). Bei unterschiedlichem aktiven
Satz und Programm-Satz zeigt das Display beide
Satznummern (Satz 12). Die blinkende Zahl kennzeichnet
den Programm-Satz.
4
Die Motorlaufrichtung wird unten links im Display durch
einen kleinen Pfeil angezeigt, der im Uhrzeigersinn oder
gegen den Uhrzeigersinn verläuft.
5
Das Dreieck zeigt an, ob sich das LCP in der Statusanzeige,
im Quick-Menü oder im Hauptmenü befindet.
Tabelle 2.1
B. Menütaste
Mit der Menütaste können Sie direkt zwischen Status,
Quick Menu und Main Menu wechseln.
C. Navigationstasten und Anzeigeleuchten (LEDs)
6
Com LED: Blinkt bei aktiver Buskommunikation.
7
Grüne LED/On (An): Das Steuerteil ist betriebsbereit.
8
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung an.
9
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
5
10 [Back]: Zurück zum vorherigen Schritt oder zur vorherigen
Ebene in der Navigationsstruktur.
11 Pfeile [
Parametern und innerhalb von Parametern. Mit ihnen
11
können Sie auch den Ortsollwert festlegen.
12
12 [OK]: Wird benutzt, um einen mit dem Cursor markierten
11
Parameter auszuwählen und um die Änderung einer Parame-
11
tereinstellung zu bestätigen.
Tabelle 2.2
On
15
®
ist eine eingetragene Marke von Danfoss.
] [
]: Zum Navigieren zwischen Parametergruppen,
