Mechanische Installation
4.7.3 Herstellen von Öffnungen für
Kabeldurchführungen
Die Bodenplatte zur Kabeleinführung besteht aus einer
Metallplatte mit Stiften entlang der Außenkante. Die
Bodenplatte stellt Kabeleinführungs- und Kabelabschluss-
punkte bereit. Sie müssen diese zum Sicherstellen der
Schutzart IP21/IP54 (Typ 1/Typ 12) installieren. Die
Bodenplatte wird zwischen dem Frequenzumrichter-
gehäuse und dem Sockel platziert. Je nach Ausrichtung der
Stifte können Sie die Bodenplatte im Inneren des Gehäuses
oder am Sockel installieren. Die Abmessungen der
Bodenplatte finden Sie in Kapitel 9.8.1 Außenabmessungen
E1h.
Siehe Abbildung 4.6 für die folgenden Schritte.
1.
Brechen Sie die Kabeleinführungsöffnungen in
der Bodenplatte mit einer Blechstanze aus.
2.
Führen Sie die Bodenplatte auf eine der
folgenden Weisen ein:
2a
Um die Bodenplatte durch den Sockel
einzuführen, schieben Sie die
Bodenplatte durch den Schlitz (4) auf
der Vorderseite des Sockels ein.
2b
Um die Bodenplatte durch das Gehäuse
einzuführen, bringen Sie die
Bodenplatte in einen Winkel, dass sie
unter die Schlitzwinkel geschoben
werden kann.
3.
Richten Sie die Stifte auf der Bodenplatte an den
Bohrungen im Sockel aus und befestigen Sie sie
mit 10 M5-Sechskantmuttern (2).
4.
Ziehen Sie jede Sechskantmutter mit einem
Anzugsdrehmoment von 2,3 Nm fest.
MG16P203
Bedienungsanleitung
1
2
1
Kabeleinführungsöffnung
2
M5-Sechskantmutter
3
Bodenplatte zur Kabelein-
führung

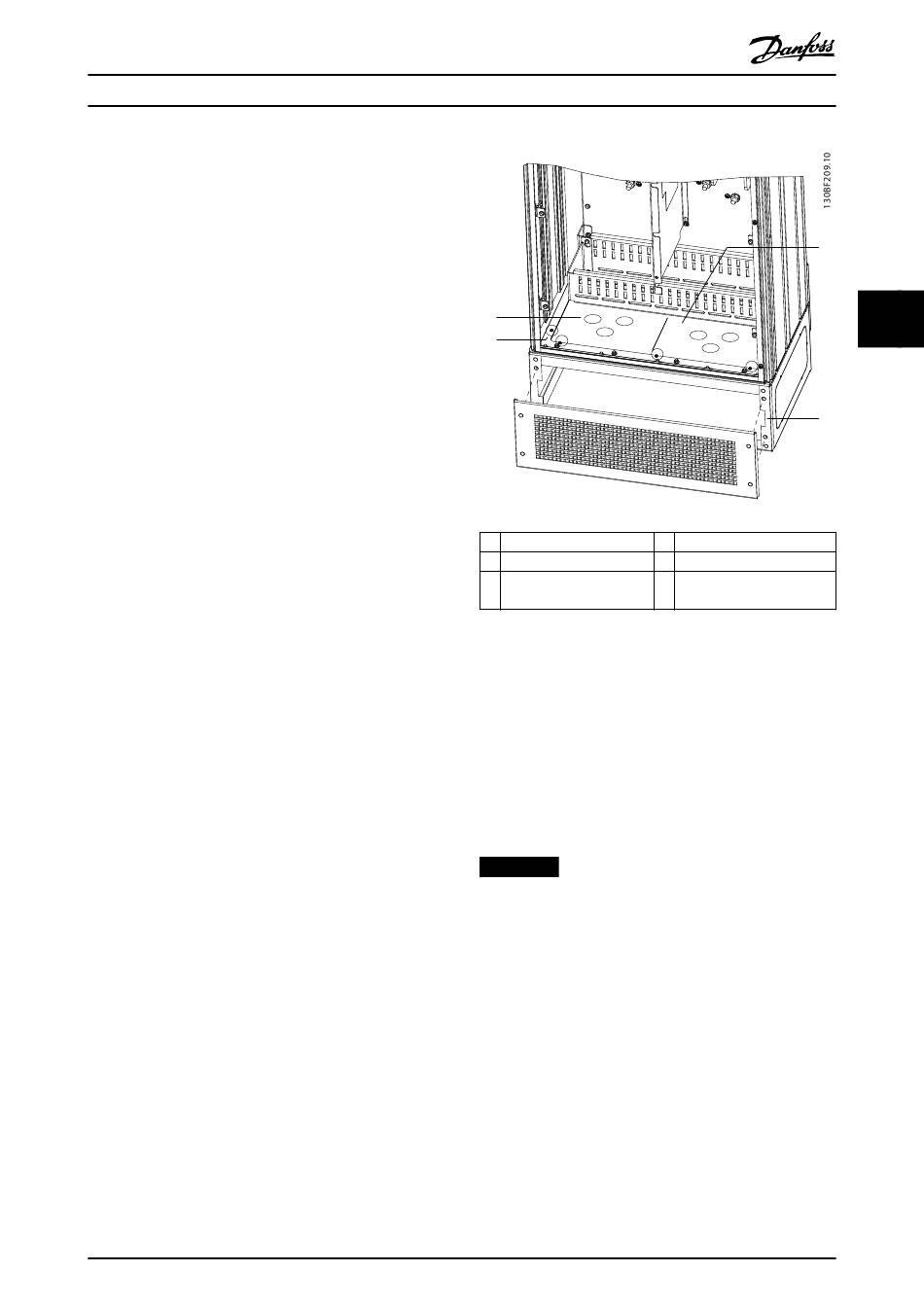

Abbildung 4.6 Installation der Bodenplatte
4.8 E3h/E4h Mechanische Installation
Die Bauformen E3h und E4h sind für die Wandmontage
oder die Montage auf einer Montageplatte in einem
Gehäuse bestimmt. Eine Kunststoffdurchführungsplatte ist
im Gehäuse installiert. It is designed to prevent uninten-
tional access to the terminals in an IP20/protected chasis
unit.
HINWEIS
RÜCKSPEISUNGS-/ZWISCHENKREISKOPPLUNG-
SOPTION
Bedingt durch die herausgeführten Anschlüsse oben am
Gehäuse haben Geräte mit einer Rückspeisungs-/
Zwischenkreiskopplungsoption die Schutzart IP00.
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
3
4
4
Schlitz in Sockelbasis
5
Frontabdeckung/Gitter
–
–
