5.5 Zwischenkreiskopplung

Die Zwischenkreiskopplung ist eine Funktion, die den Anschluss der DC-Kreise von mehreren Frequenzumrichtern
ermöglicht, wodurch ein System aus mehreren Frequenzumrichtern zum Antrieb einer mechanischen Last gebildet werden
kann. Eine Zwischenkreiskopplung bietet die folgenden Vorteile:
Energieeinsparungen
Ein Motor, der generatorisch läuft, kann Antriebe einspeisen die im Fahrbetrieb laufen.
Weniger Ersatzteilbedarf
In der Regel wird nur ein Bremswiderstand für das gesamte Frequenzumrichtersystem anstatt eines Bremswiderstands pro
Frequenzumrichter benötigt.
Pufferung
Im Falle eines Netzausfall können alle verbundenen Frequenzumrichter über den Zwischenkreis versorgt werden. Die
Anwendung kann ihren Betrieb fortsetzen oder eine kontrollierte Abschaltung durchführen.
Voraussetzungen
Die folgenden Voraussetzungen müssen erfüllt sein, bevor eine Zwischenkreiskopplung in Betracht gezogen werden kann:
•
Der Frequenzumrichter muss über Zwischenkreiskopplungsklemmen verfügen.
•
Die Produktserie muss identisch sein. Sie können nur VLT
®
VLT AutomationDrive FC302-Frequenzumrichtern verwenden.
•
Die Frequenzumrichter müssen räumlich nah beieinander aufgestellt werden, damit die Verkabelung zwischen
ihnen eine Länge von 25 m (82 ft) nicht überschreitet.
•
Die Frequenzumrichter müssen dieselbe Nennspannung aufweisen.
•
Falls ein Bremswiderstand zu einer Zwischenkreiskopplungskonfiguration hinzugefügt wird, müssen alle Frequen-
zumrichter mit einem Bremschopper ausgestattet sein.
•
An den Anschlüssen der Zwischenkreiskopplung müssen Sicherungen installiert werden.
Ein Schaltbeispiel für eine Zwischenkreiskopplung, finden Sie unter Abbildung 5.9.
380 V
Common mains
disconnect switch

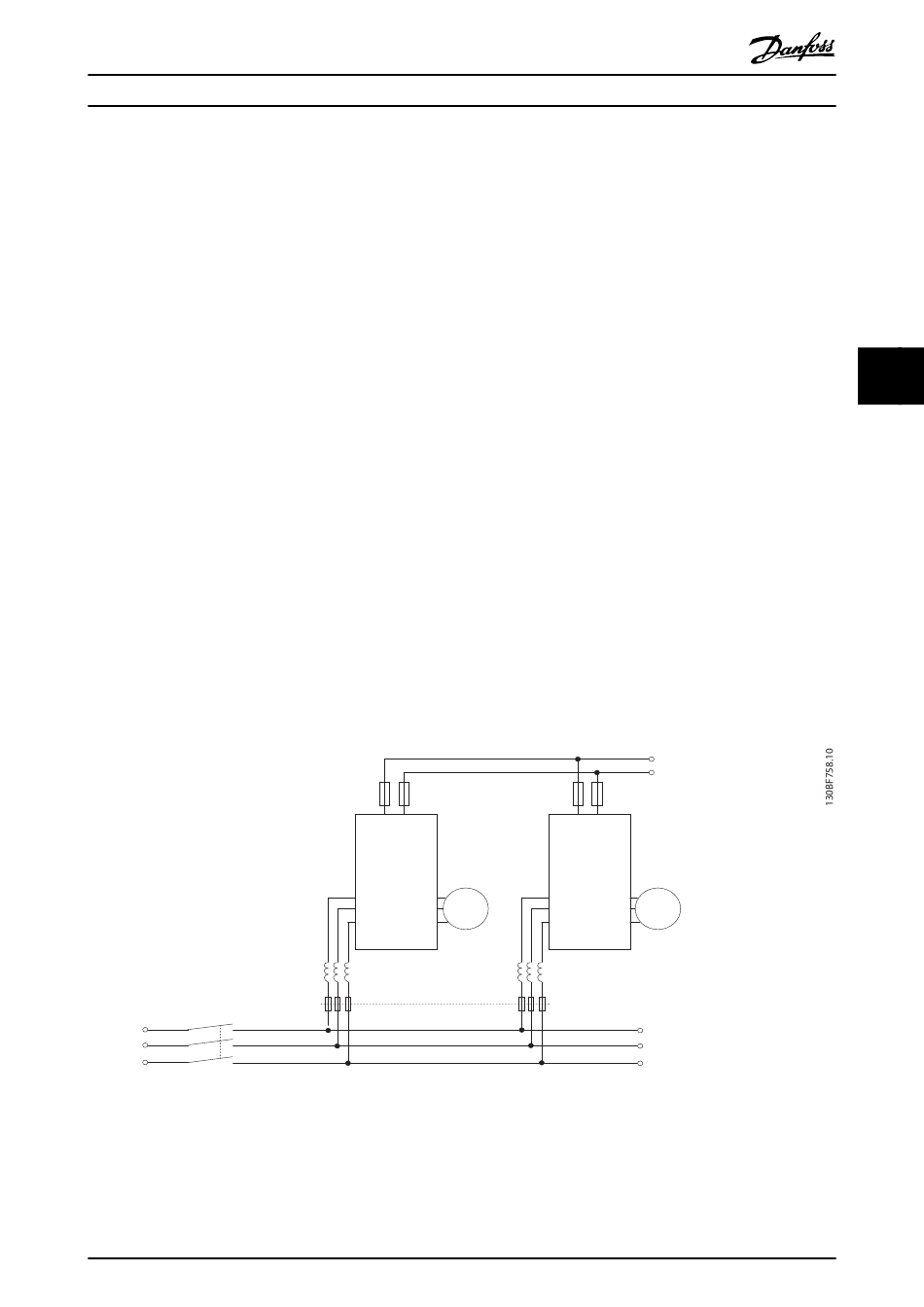

Abbildung 5.9 Diagramm einer Zwischenkreiskopplungsanwendung, in der bewährte Verfahren angewendet werden
MG34S303
Projektierungshandbuch
2x aR-32
89 88
11 kW
FC-302
91 96
92 97
93 98
82 81
3x 0.23mH
3x gG-40
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
®
AutomationDrive FC302-Frequenzumrichter mit anderen
2x aR-12
89 88
4 kW
FC-302
91 96
M
92 97
93 98
82 81
3x 0.81 mH
3x gG-16
DC connecting point for
additional drives in the
load sharing application
M
Mains connecting point for
additional drives in the
load sharing application
