iC2-Micro-Frequenzumrichter

Projektierungshandbuch

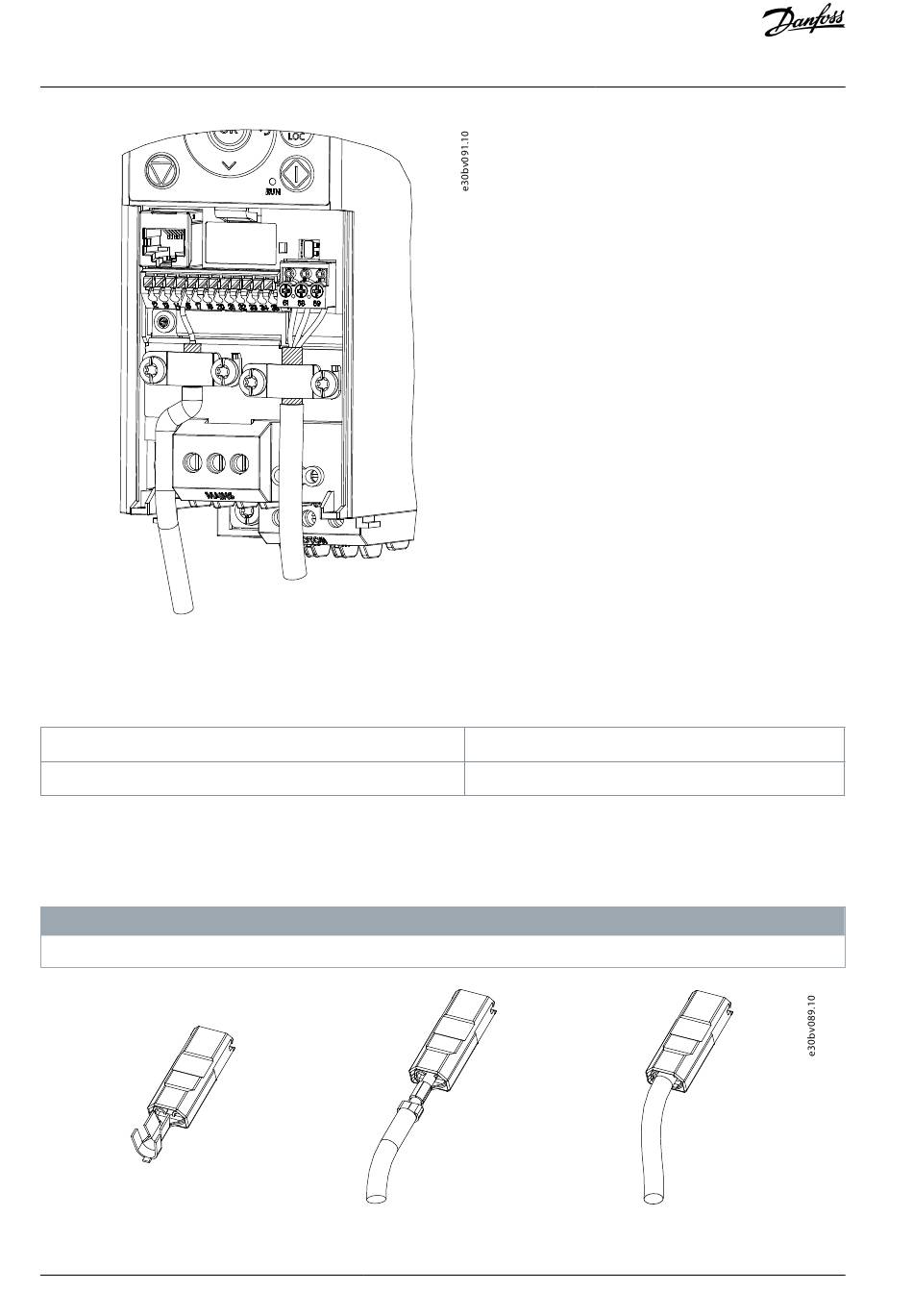

Abbildung 42: Korrekter Anschluss des Kabelschirms

7.10.7 Zwischenkreiskopplung/Bremse

Tabelle 54: Anschlussklemmen

Zwischenkreiskopplung

Bremse

•

Für die Frequenzumrichter MA01a, MA02a und MA03a, Kabel mit empfohlenem Steckverbinder (Ultra-Pod; vollständig isolierte

FASTON-Buchsen und Flachstecker, 521366-2, TE Connectivity).

•

Bei anderen Gehäusegrößen die Drähte an der entsprechenden Klemme befestigen und festziehen. Das erforderliche maximale

Anzugsdrehmoment finden Sie auf der Rückseite der Klemmenabdeckung.

Spannungen bis 850 V DC können zwischen den Klemmen +UDC/+BR und -UDC auftreten. Nicht kurzschlussgeschützt.

(1)

Abbildung 43: Anschluss des Steckers für Zwischenkreiskopplung und Bremse

-UDC und +UDC/+BR

-BR und +UDC/+BR

H I N W E I S

(2)

Allgemeine Hinweise zur

elektrischen Installation

(3)

AJ402315027937de-000101 / 130R1239
