6.2.3.2
Unter Verwendung des Feldbus über ein Ethernetkabel
ETHERNETVERKABELUNG
1
Schließen Sie das Ethernetkabel an seine Klemme
an.
2
Bringen Sie die Abdeckung wieder auf dem
Umrichter an.
Weitere Informationen finden Sie im Installationshandbuch des verwendeten Feldbus.
6.2.4
RS485-INBETRIEBNAHME UND -VERDRAHTUNG
6.2.4.1
Erdung des Kabelschirms
Potenzialausgleich bezieht sich auf die Verwendung von Metallteilen, um das
Erdungspotenzial überall in der Anlage gleich zu halten, die Systemerde. Wenn das
Erdungspotenzial aller Geräte gleich ist, können Sie verhindern, dass Strom über Pfade
fließt, die nicht für Strom ausgelegt sind. Sie können Kabel auch effektiv abschirmen.
Ein Fehler im Potenzialausgleich kann zu schlechter Qualität oder Fehlfunktion der
Feldbuskommunikation führen. Es ist nicht einfach, einen Fehler im Potenzialausgleich zu
finden. Auch bei großen Anlagen ist es nicht einfach, Fehler nach der Inbetriebnahme zu
beheben. Daher ist es in der Planungsphase wichtig, die Anlage so zu planen, dass ein guter
Potenzialausgleich erreicht wird. Während der Inbetriebnahme sind die
Potenzialausgleichanschlüsse sorgfältig herzustellen.
Führen Sie die Erdung mit niedriger HF-Impedanz durch, z. B. über die Rückwandmontage.
Wenn Erdungsleitungen erforderlich sind, verwenden Sie möglichst kurze Leitungen.
6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
A

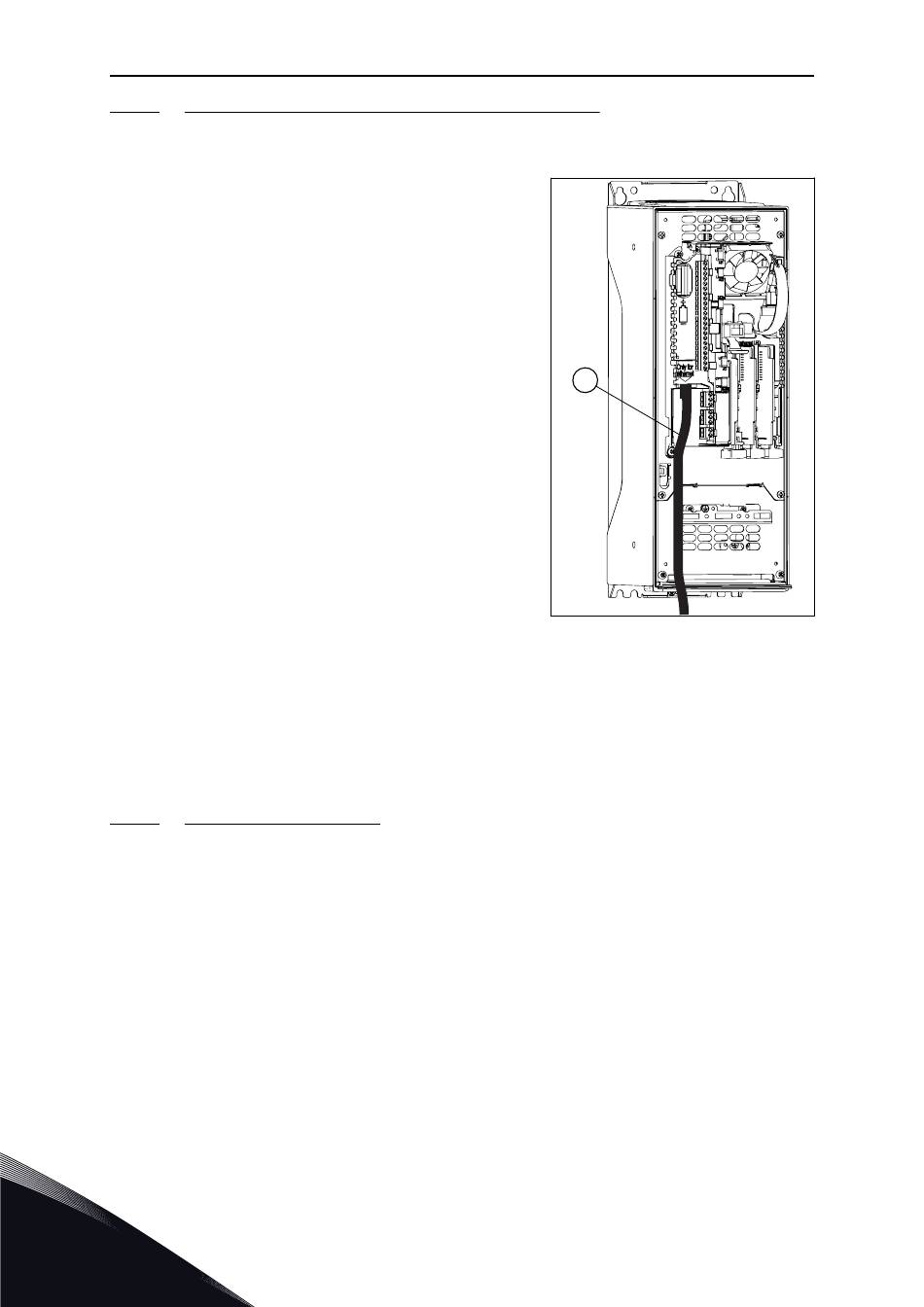

A. Ethernetkabel
