Analoger Multiplexer

Beschreibung
Der analoge Multiplexer (nur für Grundgerät SIMOCODE pro V PN) gibt, abhängig von den
Steuersignalen S1 und S2, einen von 4 möglichen analogen Werten Eingang 1 bis Eingang
4 am Ausgang aus.
Falls Sie den Eingang auf "Fester Pegelwert" verschalten, wird der Eingang mit der
Konstanten "Konst x" belegt (x = 1 ... 4). In diesem Fall wird das jeweilige Editierfeld für die
Konstante aktiviert. Sie können einen Wert zwischen 0 ... 65535 eintragen.
Der Funktionsbaustein "Analoger Multiplexer" besteht aus:
● zwei digitalen Steckern (Steuersignal 1 und 2)
● vier analogen Steckern (Eingang 1 bis 4)
● einer analoger Buchse
● Logik.
Schema

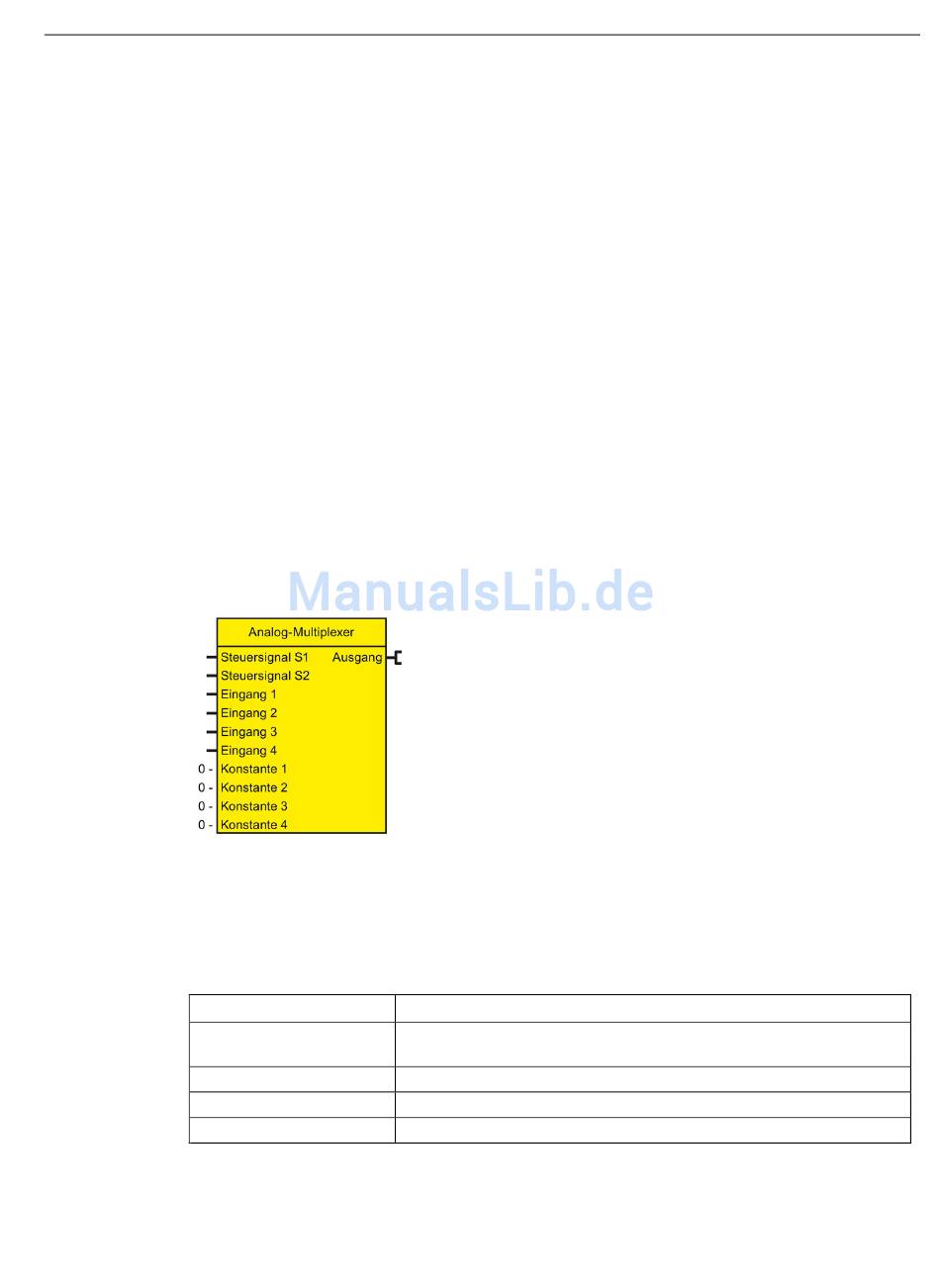

Folgendes Schema zeigt den Logikbaustein "Analoger Multiplexer":
Bild 11-25

Einstellungen Analoger Multiplexer

Tabelle 11- 17
Analoger Multiplexer
Steuersignal S1 bis S4
Eingang 1 bis 4
Ausgang
Konstante 1 bis 4
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Funktionsbaustein "Analoger Multiplexer"
Einstellungen Analoger Multiplexer
Beschreibung
Ansteuern mit einem beliebigen Signal (beliebige Buchsen,
z. B. Geräteeingänge, Steuerbits vom PROFINET, usw.)
Beliebiger analoger Wert oder "Fester Pegelwert"
Ausgangswert gem. Schalttafel (siehe unten)
Beliebiger analoger Wert; Bereich: 0 ... 65535
Logikbausteine
11.14 Analoger Multiplexer
