11.4

Wahrheitstabelle 5E / 2A

Beschreibung
Die Wahrheitstabelle 5E / 2A besteht aus:
● fünf Steckern
● einer Logik
● zwei Buchsen.
Sie können unter den 32 möglichen Eingangsbedingungen diejenigen auswählen, bei denen
Sie bis zu zwei Ausgangssignale erzeugen möchten.
Insgesamt steht 1 Wahrheitstabelle 9 beim Grundgerät SIMOCODE pro V PN zur
Verfügung.
Schema

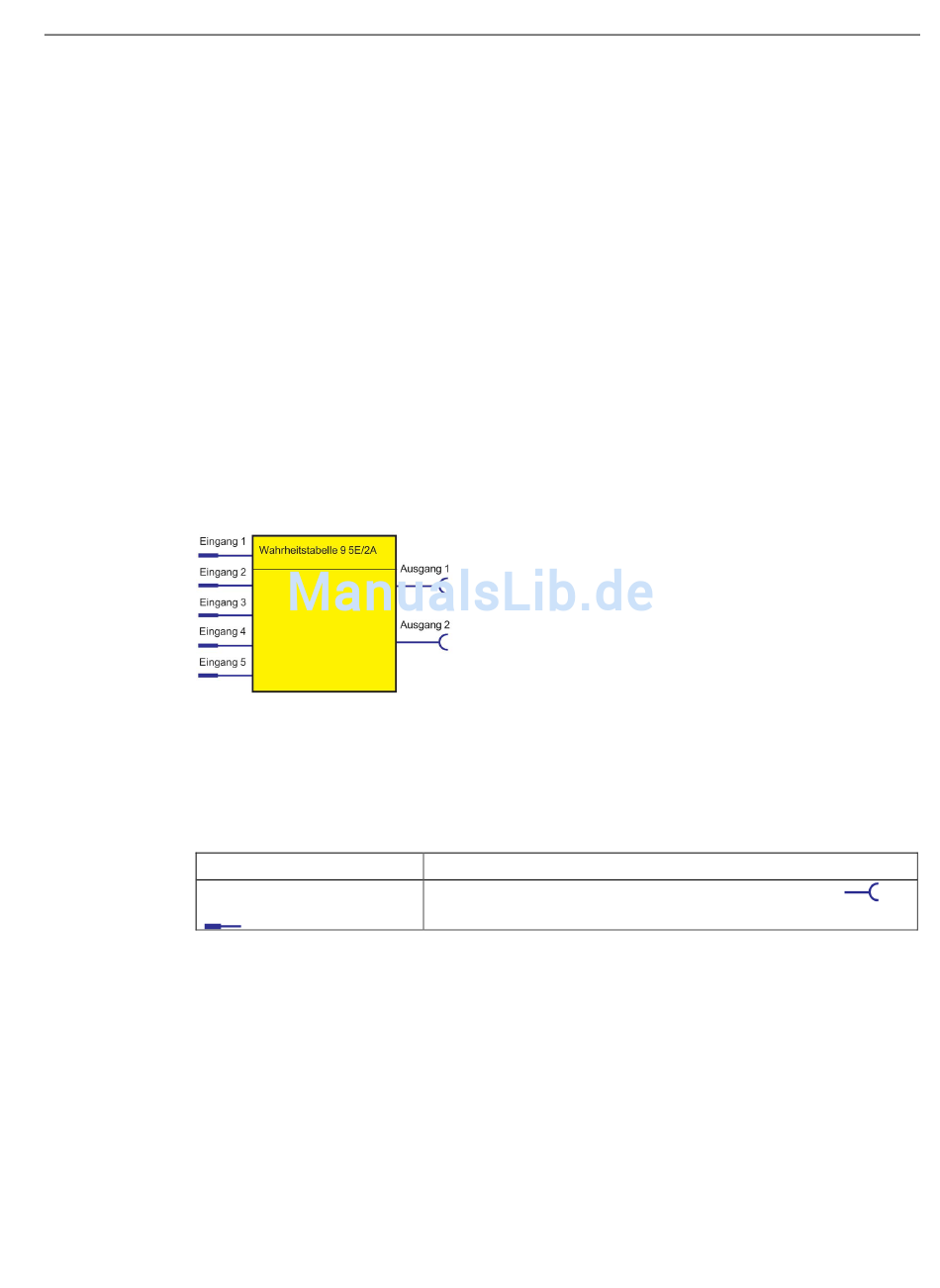

Folgendes Schema zeigt die Logikbausteine "Wahrheitstabelle 5E / 2A":
Bild 11-7
Einstellungen
Tabelle 11- 3 Einstellungen "Wahrheitstabelle 5E / 2A"
Wahrheitstabelle 9 (5E / 2A)
Eingang 1 bis 5
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
Logikbausteine "Wahrheitstabelle 5E / 2A"
Beschreibung
Ansteuern mit einem beliebigen Signal (beliebige Buchsen
z. B. Geräteeingänge, Steuerbits von PROFINET usw.)
Logikbausteine
11.4 Wahrheitstabelle 5E / 2A
,
349
