Logikbausteine

12.5 Wahrheitstabelle 5E / 2A

12.5 Wahrheitstabelle 5E / 2A
Beschreibung
Die Wahrheitstabelle 5E / 2A besteht aus:
● fünf Steckern
● einer Logik
● zwei Buchsen
Sie können unter den 32 möglichen Eingangsbedingungen diejenigen auswählen, bei denen
Sie bis zu zwei Ausgangssignale erzeugen möchten.
Insgesamt steht eine Wahrheitstabelle 9 beim Grundgerät SIMOCODE pro V zur Verfügung.
Schema

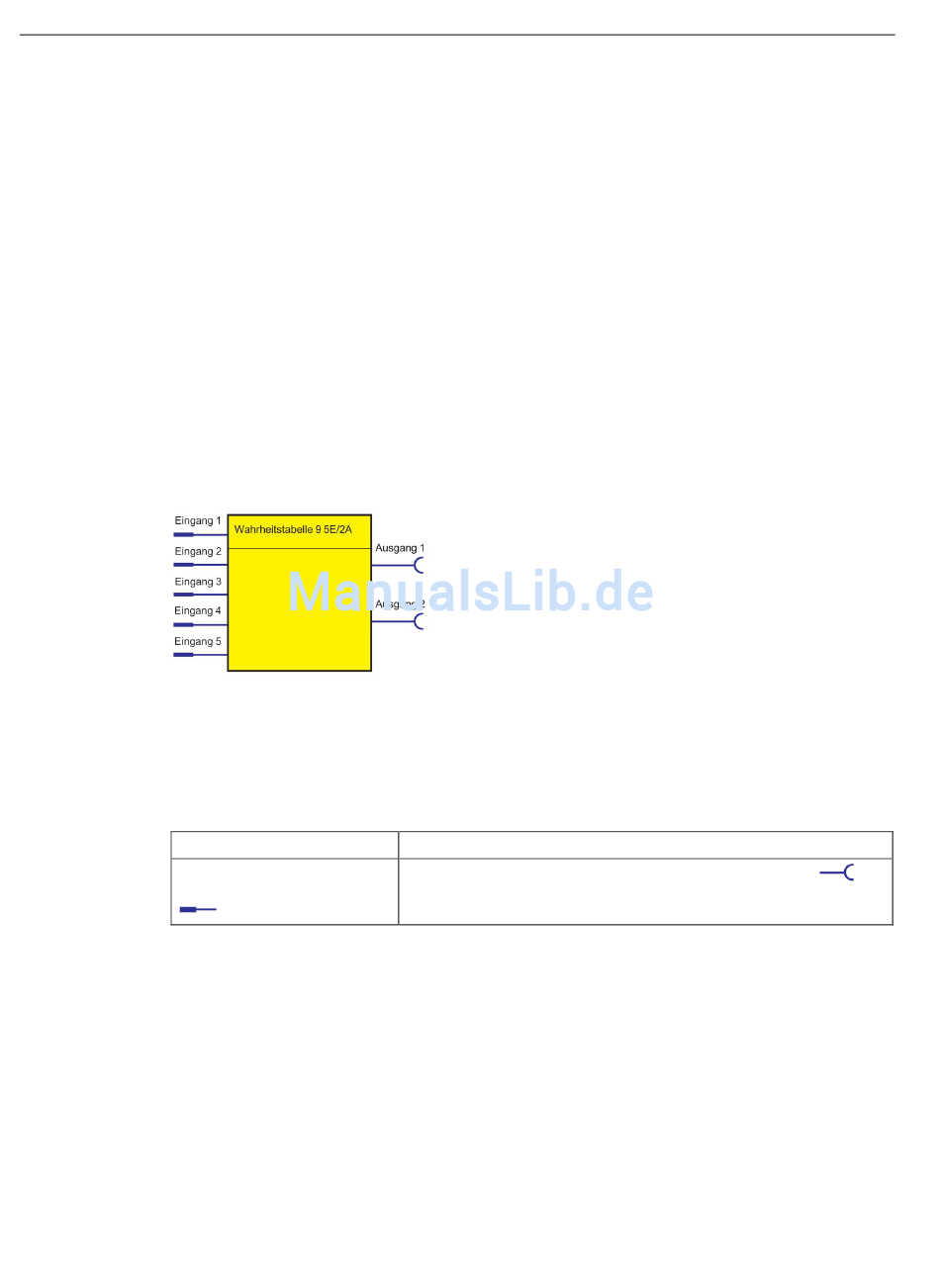

Folgendes Schema zeigt die Logikbausteine "Wahrheitstabelle 5E / 2A":
Bild 12-7
Einstellungen
Tabelle 12- 2 Einstellungen Wahrheitstabelle 5E / 2A
Wahrheitstabelle 9 (5E / 2A)
Eingang 1 bis 5
356
Logikbausteine "Wahrheitstabelle 5E / 2A"
Beschreibung
Ansteuern mit einem beliebigen Signal (beliebige Buchsen
z. B. Geräteeingänge, Steuerbits vom PROFIBUS DP, usw.)
