11.3 Wahrheitstabelle 2E / 1A

11.3 Wahrheitstabelle 2E / 1A
Beschreibung
Die Wahrheitstabelle 2E / 1A besteht aus:
● zwei Steckern
● einer Logik
● einer Buchse.
Sie können unter den vier möglichen Eingangsbedingungen diejenigen auswählen, bei
denen Sie ein Ausgangssignal erzeugen möchten.
Insgesamt stehen 2 Wahrheitstabellen 7 bis 8 beim Grundgerät SIMOCODE pro V PN zur
Verfügung.
Schema

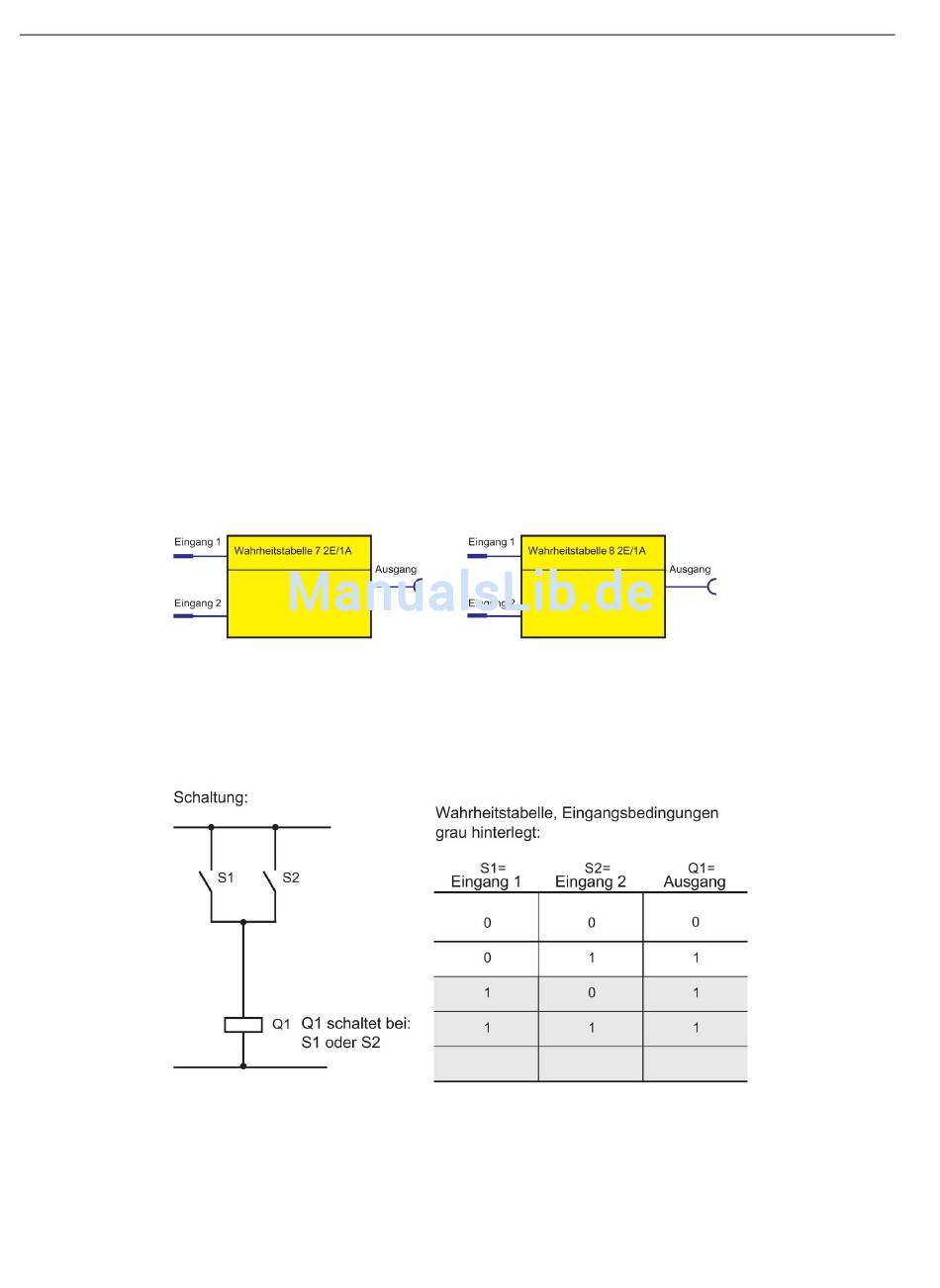

Das folgende Schema zeigt die Logikbausteine "Wahrheitstabelle 2E / 1A":
Bild 11-5
Beispiel
Sie wollen folgende Schaltung realisieren:
Bild 11-6
366
Logikbausteine "Wahrheitstabelle 2E / 1A"
Beispiel für "Wahrheitstabelle 2E / 1A"
