Wahrheitstabelle 2E / 1A

Beschreibung
Die Wahrheitstabelle 2E / 1A besteht aus:
● zwei Stecker
● einer Logik
● einer Buchse
Sie können unter den vier möglichen Eingangsbedingungen diejenigen auswählen, bei
denen Sie ein Ausgangssignal erzeugen möchten.
Insgesamt stehen zwei Wahrheitstabellen 7 bis 8 bei den Grundgeräten SIMOCODE pro S
und SIMOCODE pro V zur Verfügung.
Schema

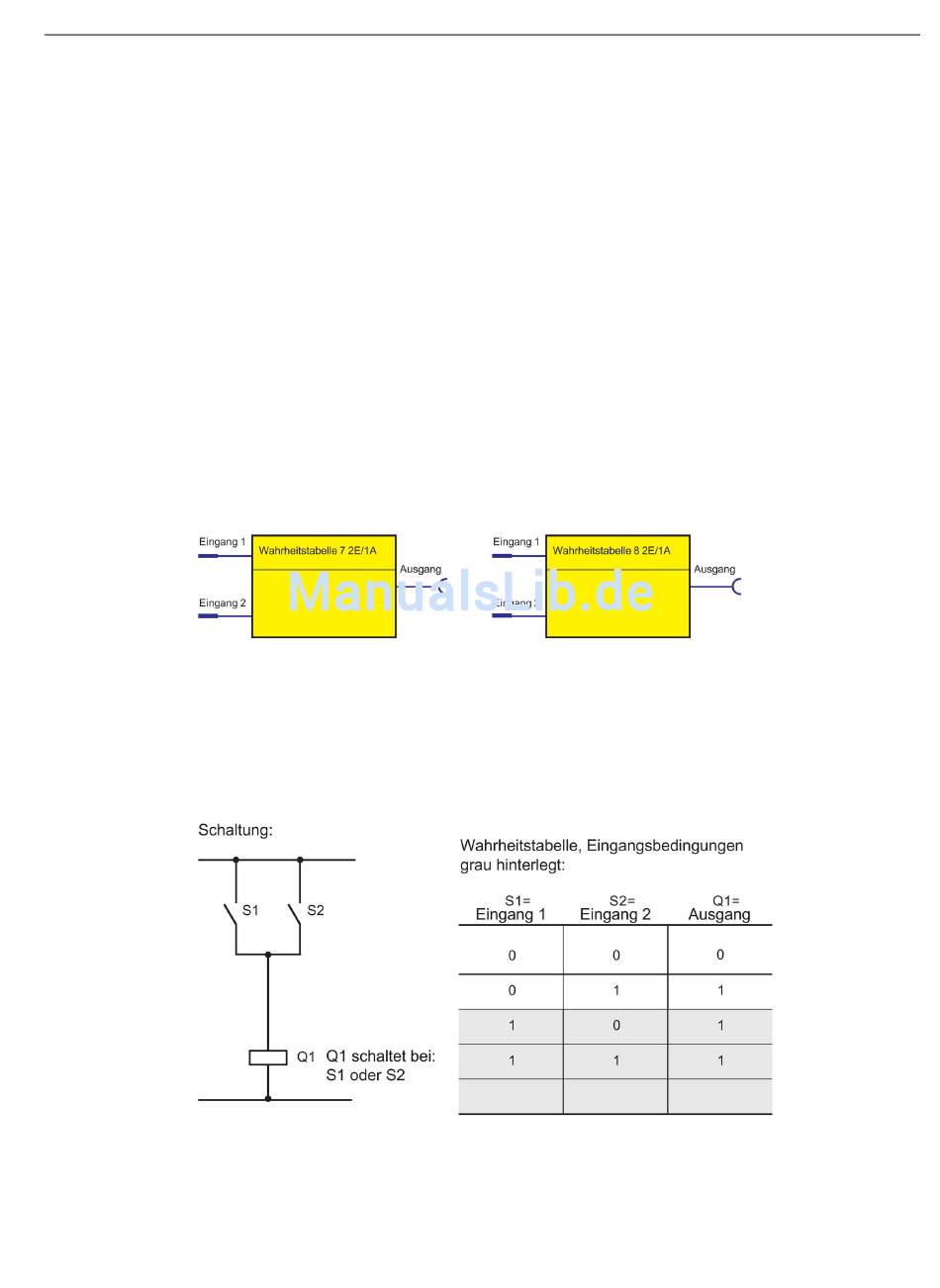

Folgendes Schema zeigt die Logikbausteine "Wahrheitstabelle 2E / 1A":
Bild 12-5
Beispiel
Sie wollen folgende Schaltung realisieren:
Bild 12-6
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Logikbausteine "Wahrheitstabelle 2E / 1A"
Beispiel für Wahrheitstabelle 2E / 1A
Logikbausteine
12.4 Wahrheitstabelle 2E / 1A
