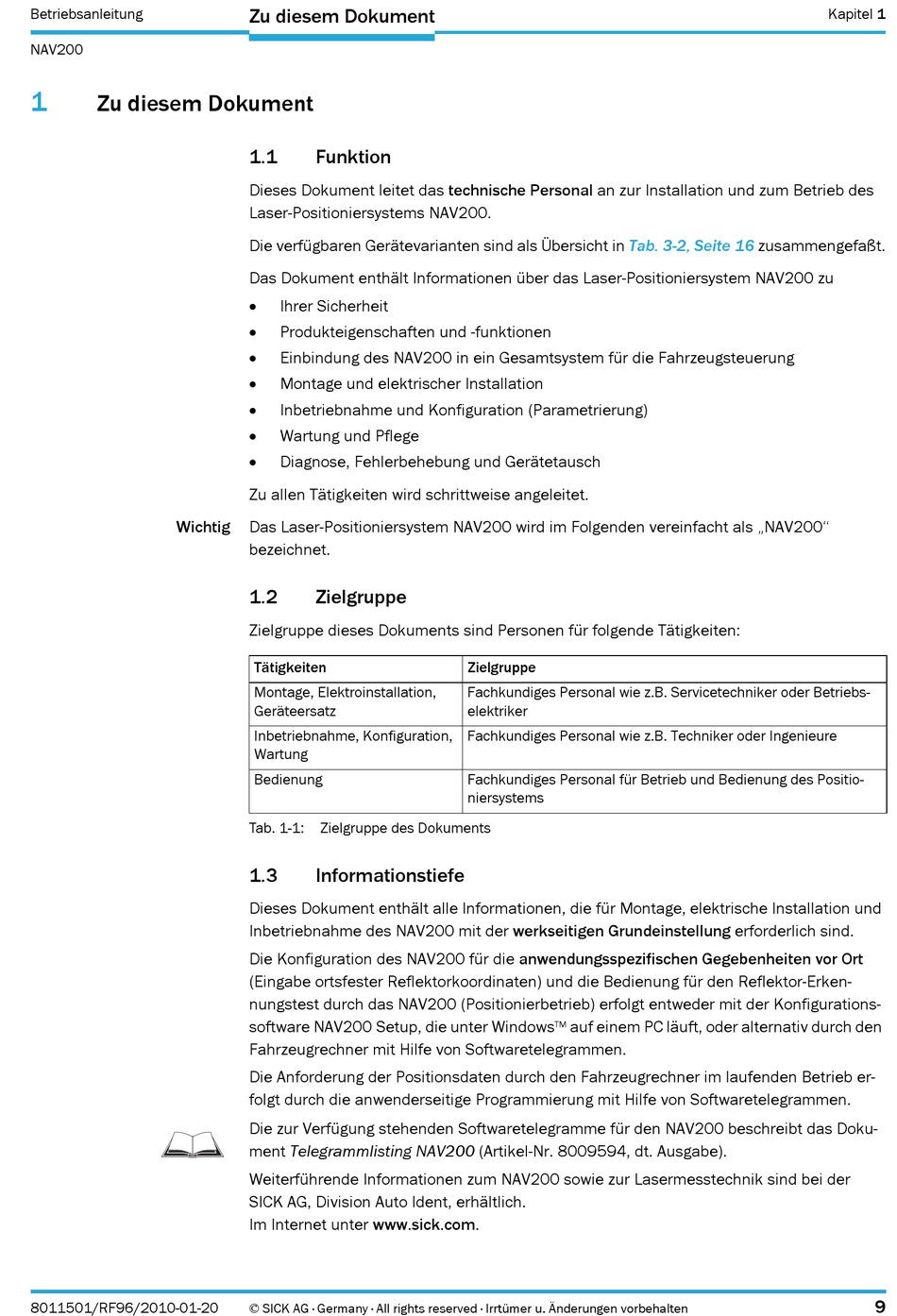

Betriebsanleitung
NAV200
1
Zu diesem Dokument
Wichtig
8011501/RF96/2010-01-20
Zu diesem Dokument
1.1
Funktion
Dieses Dokument leitet das technische Personal an zur Installation und zum Betrieb des
Laser-Positioniersystems NAV200.
Die verfügbaren Gerätevarianten sind als Übersicht in
Das Dokument enthält Informationen über das Laser-Positioniersystem NAV200 zu
Ihrer Sicherheit
Produkteigenschaften und -funktionen
Einbindung des NAV200 in ein Gesamtsystem für die Fahrzeugsteuerung
Montage und elektrischer Installation
Inbetriebnahme und Konfiguration (Parametrierung)
Wartung und Pflege
Diagnose, Fehlerbehebung und Gerätetausch
Zu allen Tätigkeiten wird schrittweise angeleitet.
Das Laser-Positioniersystem NAV200 wird im Folgenden vereinfacht als „NAV200"
bezeichnet.
1.2
Zielgruppe
Zielgruppe dieses Dokuments sind Personen für folgende Tätigkeiten:
Tätigkeiten
Montage, Elektroinstallation,
Geräteersatz
Inbetriebnahme, Konfiguration,
Wartung
Bedienung
Tab. 1-1:
Zielgruppe des Dokuments
1.3
Informationstiefe
Dieses Dokument enthält alle Informationen, die für Montage, elektrische Installation und
Inbetriebnahme des NAV200 mit der werkseitigen Grundeinstellung erforderlich sind.
Die Konfiguration des NAV200 für die anwendungsspezifischen Gegebenheiten vor Ort
(Eingabe ortsfester Reflektorkoordinaten) und die Bedienung für den Reflektor-Erken-
nungstest durch das NAV200 (Positionierbetrieb) erfolgt entweder mit der Konfigurations-
software NAV200 Setup, die unter Windows
Fahrzeugrechner mit Hilfe von Softwaretelegrammen.
Die Anforderung der Positionsdaten durch den Fahrzeugrechner im laufenden Betrieb er-
folgt durch die anwenderseitige Programmierung mit Hilfe von Softwaretelegrammen.
Die zur Verfügung stehenden Softwaretelegramme für den NAV200 beschreibt das Doku-
ment Telegrammlisting NAV200 (Artikel-Nr. 8009594, dt. Ausgabe).
Weiterführende Informationen zum NAV200 sowie zur Lasermesstechnik sind bei der
SICK AG, Division Auto Ident, erhältlich.
Im Internet unter www.sick.com.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Tab. 3-2, Seite 16
Zielgruppe
Fachkundiges Personal wie z.B. Servicetechniker oder Betriebs-
elektriker
Fachkundiges Personal wie z.B. Techniker oder Ingenieure
Fachkundiges Personal für Betrieb und Bedienung des Positio-
niersystems
auf einem PC läuft, oder alternativ durch den
TM
Kapitel 1
zusammengefaßt.
9
