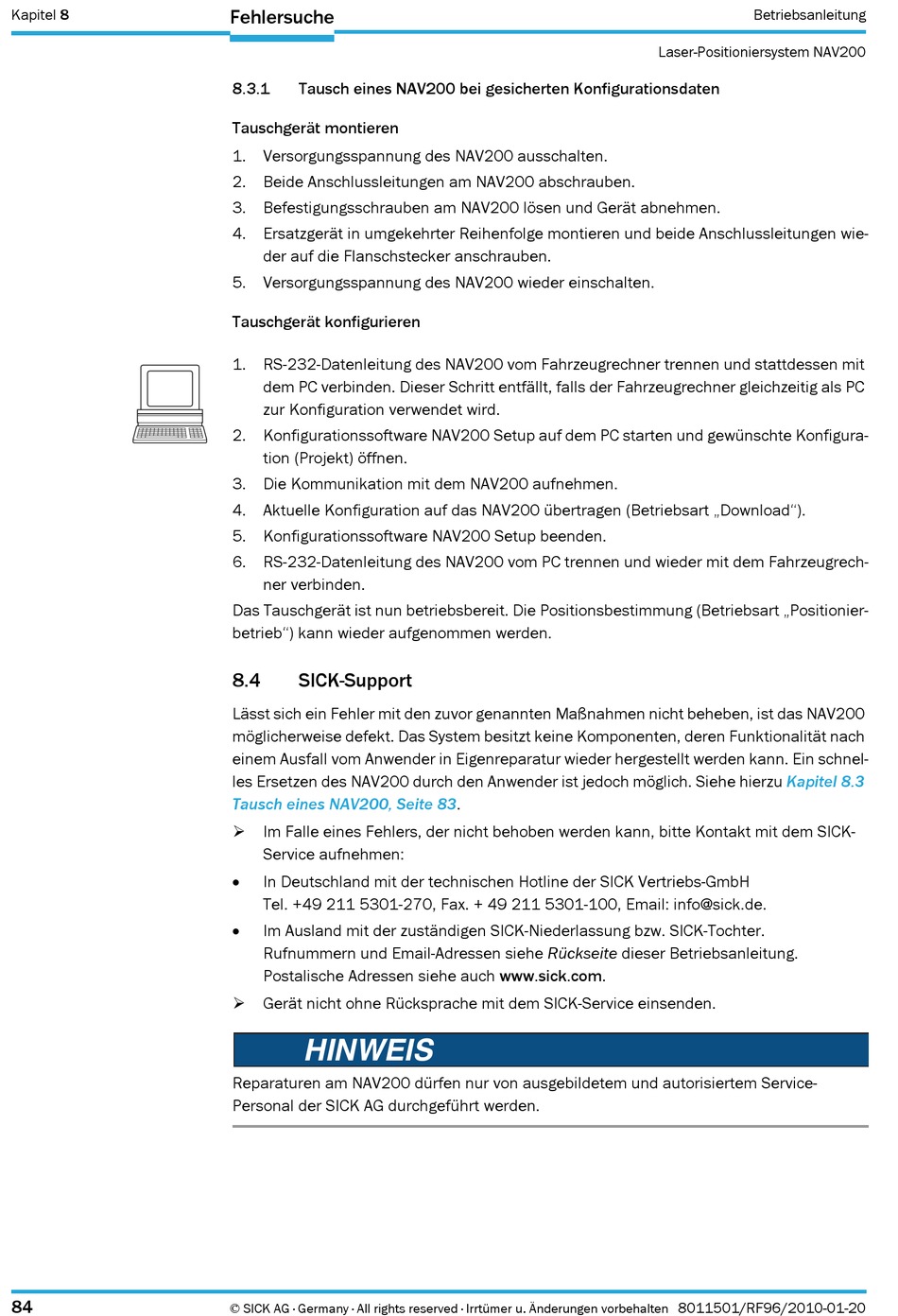

Kapitel 8
84
Fehlersuche
8.3.1
Tausch eines NAV200 bei gesicherten Konfigurationsdaten
Tauschgerät montieren
1. Versorgungsspannung des NAV200 ausschalten.
2. Beide Anschlussleitungen am NAV200 abschrauben.
3. Befestigungsschrauben am NAV200 lösen und Gerät abnehmen.
4. Ersatzgerät in umgekehrter Reihenfolge montieren und beide Anschlussleitungen wie-
der auf die Flanschstecker anschrauben.
5. Versorgungsspannung des NAV200 wieder einschalten.
Tauschgerät konfigurieren
1. RS-232-Datenleitung des NAV200 vom Fahrzeugrechner trennen und stattdessen mit
dem PC verbinden. Dieser Schritt entfällt, falls der Fahrzeugrechner gleichzeitig als PC
zur Konfiguration verwendet wird.
2. Konfigurationssoftware NAV200 Setup auf dem PC starten und gewünschte Konfigura-
tion (Projekt) öffnen.
3. Die Kommunikation mit dem NAV200 aufnehmen.
4. Aktuelle Konfiguration auf das NAV200 übertragen (Betriebsart „Download").
5. Konfigurationssoftware NAV200 Setup beenden.
6. RS-232-Datenleitung des NAV200 vom PC trennen und wieder mit dem Fahrzeugrech-
ner verbinden.
Das Tauschgerät ist nun betriebsbereit. Die Positionsbestimmung (Betriebsart „Positionier-
betrieb") kann wieder aufgenommen werden.
8.4
SICK-Support
Lässt sich ein Fehler mit den zuvor genannten Maßnahmen nicht beheben, ist das NAV200
möglicherweise defekt. Das System besitzt keine Komponenten, deren Funktionalität nach
einem Ausfall vom Anwender in Eigenreparatur wieder hergestellt werden kann. Ein schnel-
les Ersetzen des NAV200 durch den Anwender ist jedoch möglich. Siehe hierzu
Tausch eines NAV200, Seite
Im Falle eines Fehlers, der nicht behoben werden kann, bitte Kontakt mit dem SICK-
Service aufnehmen:
In Deutschland mit der technischen Hotline der SICK Vertriebs-GmbH
Tel. +49 211 5301-270, Fax. + 49 211 5301-100, Email: info@sick.de.
Im Ausland mit der zuständigen SICK-Niederlassung bzw. SICK-Tochter.
Rufnummern und Email-Adressen siehe Rückseite dieser Betriebsanleitung.
Postalische Adressen siehe auch www.sick.com.
Gerät nicht ohne Rücksprache mit dem SICK-Service einsenden.
HINWEIS
Reparaturen am NAV200 dürfen nur von ausgebildetem und autorisiertem Service-
Personal der SICK AG durchgeführt werden.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
83.
Betriebsanleitung
Laser-Positioniersystem NAV200
Kapitel 8.3
8011501/RF96/2010-01-20
