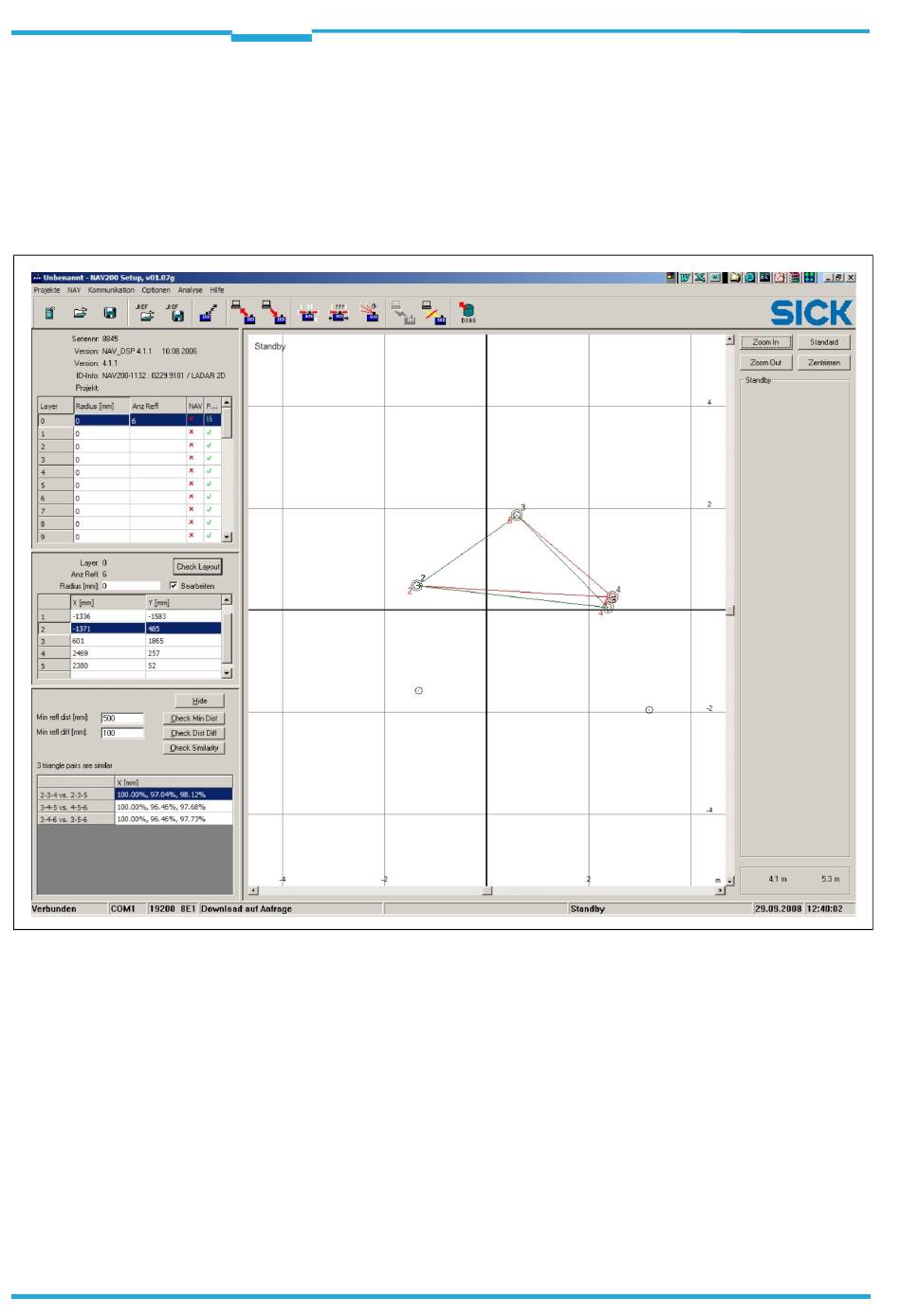

Abb. 7-3:
Prüfung der Abstandsmatrizen auf Ähnlichkeit
76
Diagnose
3. Prüfung der Abstandsmatrizen auf Ähnlichkeit
Das NAV200 bildet im Fullmap Abstandsmatrizen, die jeweils aus den Strecken zwischen
drei Reflektoren gebildet werden. Wenn zwei passende Matrizen innerhalb des gesamten
Layers gefunden wurden, bestätigt das NAV200 die Richtigkeit des vorgegebenen Layers.
Diese Diagnosefunktion prüft das Layout auf Ähnlichkeiten. Die Matrizen sollten sich in ei-
ner Strecke um mindestens 100 mm unterscheiden. Dieses erleichtert die Identifizierung
eines Layouts durch den NAV 200.
