Kapitel 7

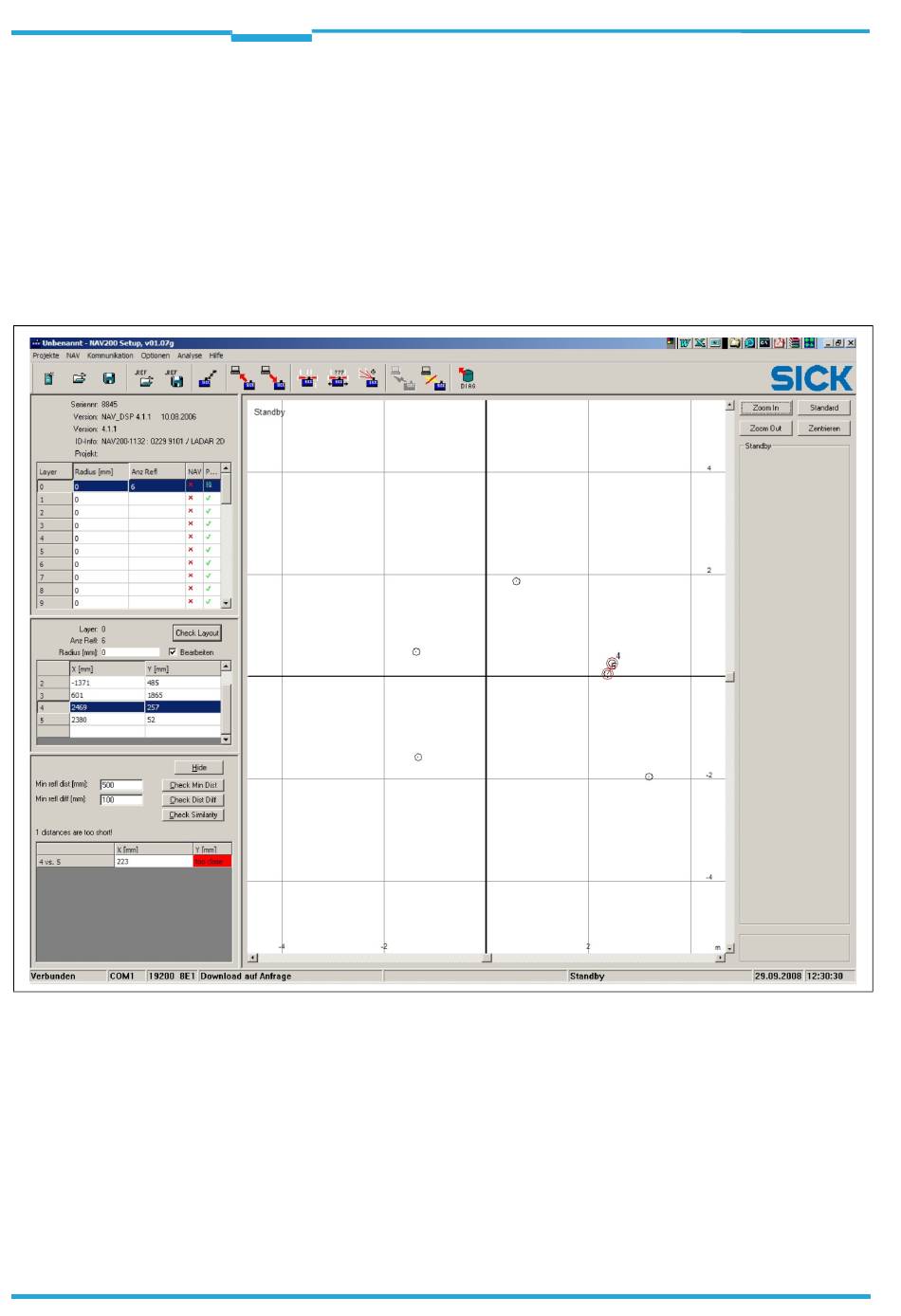

Abb. 7-1:
Prüfung des Layouts auf eingehaltene minimale Distanz
74
Diagnose
7.1.1
Prüfen des Layouts
Die nachfolgenden Diagnose-Funktionen sind für den Fall vorgesehen, dass das NAV200
bei der initialen Positionsbestimmung (Fullmap) keine erfolgreiche Positionsbestimmung
durchführen kann, was auf ein ungünstiges Reflektor-Layout zurückgeführt werden kann.
1. Prüfung des Layouts auf eingehaltene minimale Distanz
Es wird für jedes Reflektor-Layout pro Layer geprüft, ob der empfohlene Abstand zwischen
den Reflektoren eingehalten wird. Dieser sollte mindestens 500 mm (siehe
Seite
26) betragen. NAV200 Setup zeigt die kritischen Reflektorpositionen an und gibt die
berechneten Abstände aus.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Betriebsanleitung
Laser-Positioniersystem NAV200
Kapitel 3.3.6,
8011501/RF96/2010-01-20
