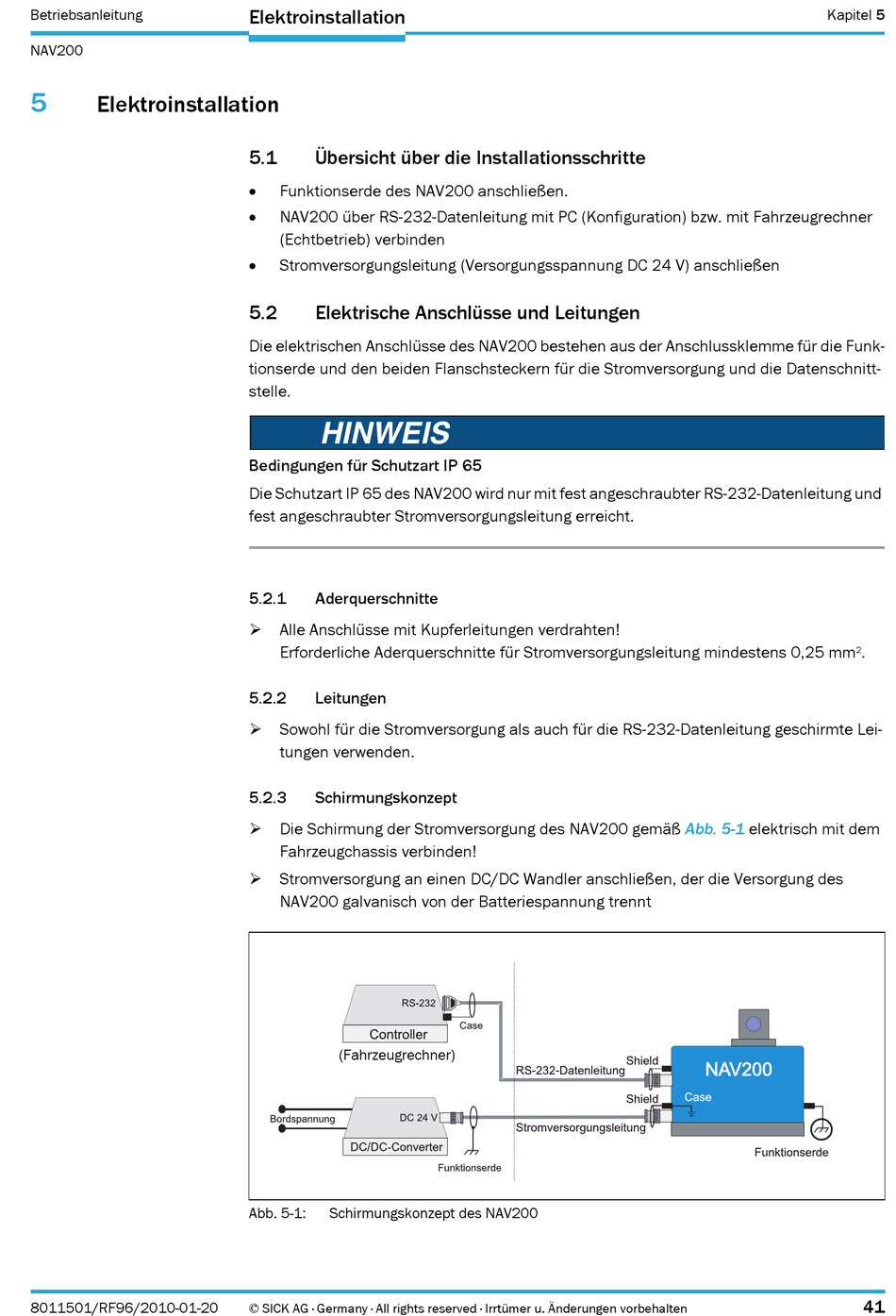

Betriebsanleitung
NAV200
5
Elektroinstallation
8011501/RF96/2010-01-20
Elektroinstallation
5.1
Übersicht über die Installationsschritte
Funktionserde des NAV200 anschließen.
NAV200 über RS-232-Datenleitung mit PC (Konfiguration) bzw. mit Fahrzeugrechner
(Echtbetrieb) verbinden
Stromversorgungsleitung (Versorgungsspannung DC 24 V) anschließen
5.2
Elektrische Anschlüsse und Leitungen
Die elektrischen Anschlüsse des NAV200 bestehen aus der Anschlussklemme für die Funk-
tionserde und den beiden Flanschsteckern für die Stromversorgung und die Datenschnitt-
stelle.
HINWEIS
Bedingungen für Schutzart IP 65
Die Schutzart IP 65 des NAV200 wird nur mit fest angeschraubter RS-232-Datenleitung und
fest angeschraubter Stromversorgungsleitung erreicht.
5.2.1
Aderquerschnitte
Alle Anschlüsse mit Kupferleitungen verdrahten!
Erforderliche Aderquerschnitte für Stromversorgungsleitung mindestens 0,25 mm
5.2.2
Leitungen
Sowohl für die Stromversorgung als auch für die RS-232-Datenleitung geschirmte Lei-
tungen verwenden.
5.2.3
Schirmungskonzept
Die Schirmung der Stromversorgung des NAV200 gemäß
Fahrzeugchassis verbinden!
Stromversorgung an einen DC/DC Wandler anschließen, der die Versorgung des
NAV200 galvanisch von der Batteriespannung trennt
(Fahrzeugrechner)
Abb. 5-1:
Schirmungskonzept des NAV200
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Kapitel 5
Abb. 5-1
elektrisch mit dem
.
2
41
