Betriebsanleitung
NAV200
Darstellung eines
Reflektors (schwarz)

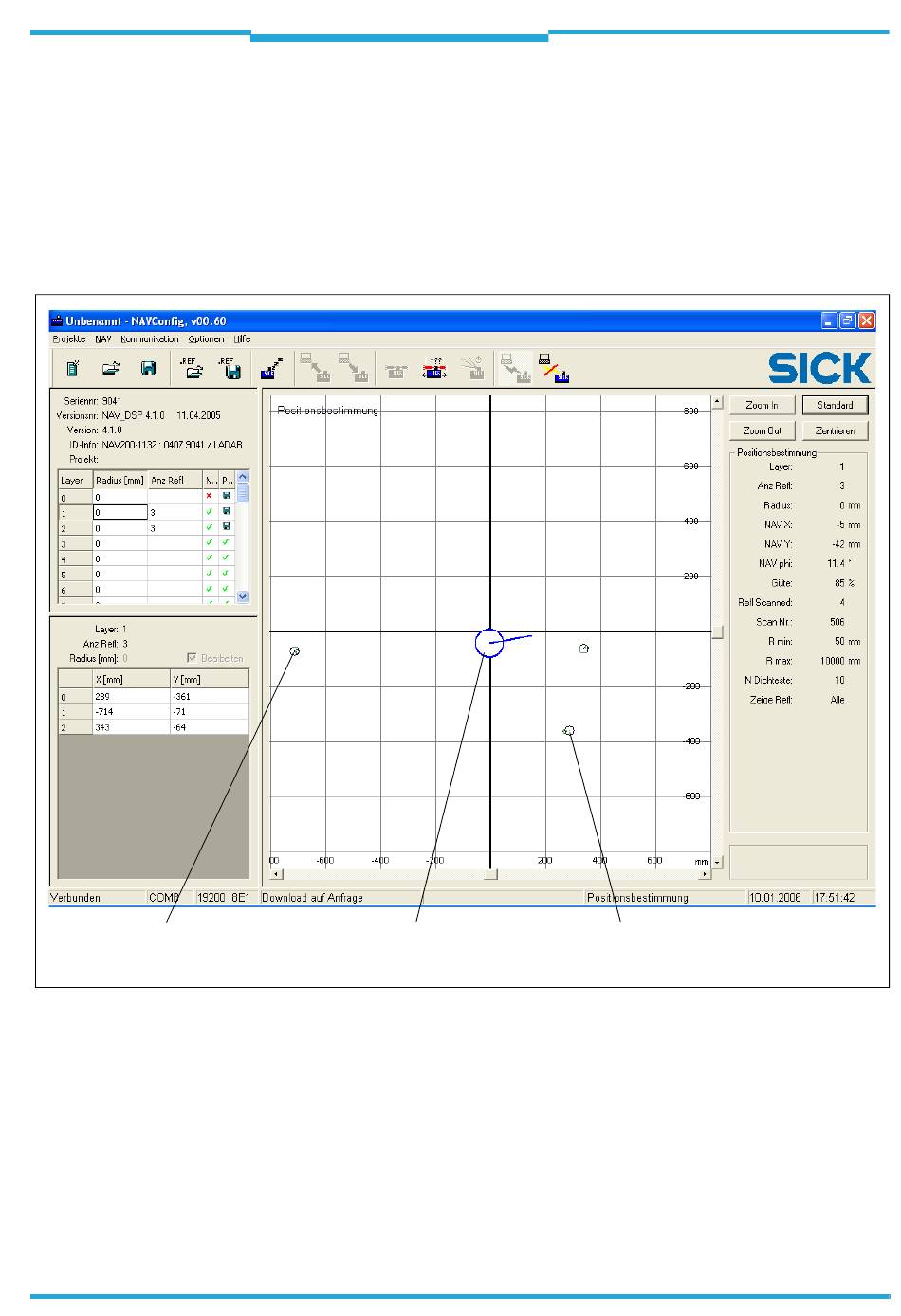

Abb. 6-16: Programmfenster während des Positionierbetriebs (Betriebsart „Positionierbetrieb")
8011501/RF96/2010-01-20
Inbetriebnahme und Konfiguration
– nur die zur Positionsbestimmung im NAV200 verwendeten (gespeicherten) und
wiedererkannten Reflektoren werden dargestellt (die Anzahl der verwendeten
Reflektoren ist gegebenenfalls durch die Funktion des eingeschränkten Aktions-
radius oder die Funktion N-D
– alle bei der Reflektormessung sichtbaren Reflektoren werden dargestellt
3. Mit OK bestätigen.
Der Positionierbetrieb startet und NAV200 Setup stellt die Position des NAV200 im
ausgewählten Layer dar.
Darstellung des
NAV200 (blau)
Hierbei handelt es sich um eine Online-Darstellung, d. h. die Tabellenwerte der Reflek-
torkoordinaten im linken Bereich, die grafische Darstellung im zentralen Bereich und
die Informationen im rechten Bereich werden fortlaufend aktualisiert. Das blaue Kreis-
symbol mit der Radiallinie im Grafikfenster markiert die Position und Ausrichtung des
NAV200. Die Radiallinie zeigt dabei in Richtung der X-Achse des lokalen Koordinaten-
systems des NAV200. Die schwarzen Kreise markieren die im NAV200 abgespeicher-
ten Reflektorpositionen. Die kleinen grünen Kreise stellen die Messergebnisse aus der
optional auswählbaren Art der Reflektormessung und -übertragung dar.
4. Menübefehl NAV > S
Das NAV200 beendet den Positionierbetrieb und wechselt in die Betriebsart „Standby".
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
reduziert)
ICHTESTE
Darstellung des Ergebnisses aus
der Reflektormessung (grün)
/ S
P
TARTE
TOPPE
OSITIONIERBETRIEB
wählen.
Kapitel 6
67
