Betriebsanleitung
NAV200
Legende:
Scannerkopf, rotierend
1
Lichtaus-/eintrittsfenster
2
LEDs für Statusanzeige (4 x)
3
RS-232-Datenleitung
4
(siehe
Tab. 11-3, Seite
9-polige D-Sub-Buchse für
5
Host/PC-Anschluss
Leitungsdose 14-polig für
6
Anschluss an NAV200

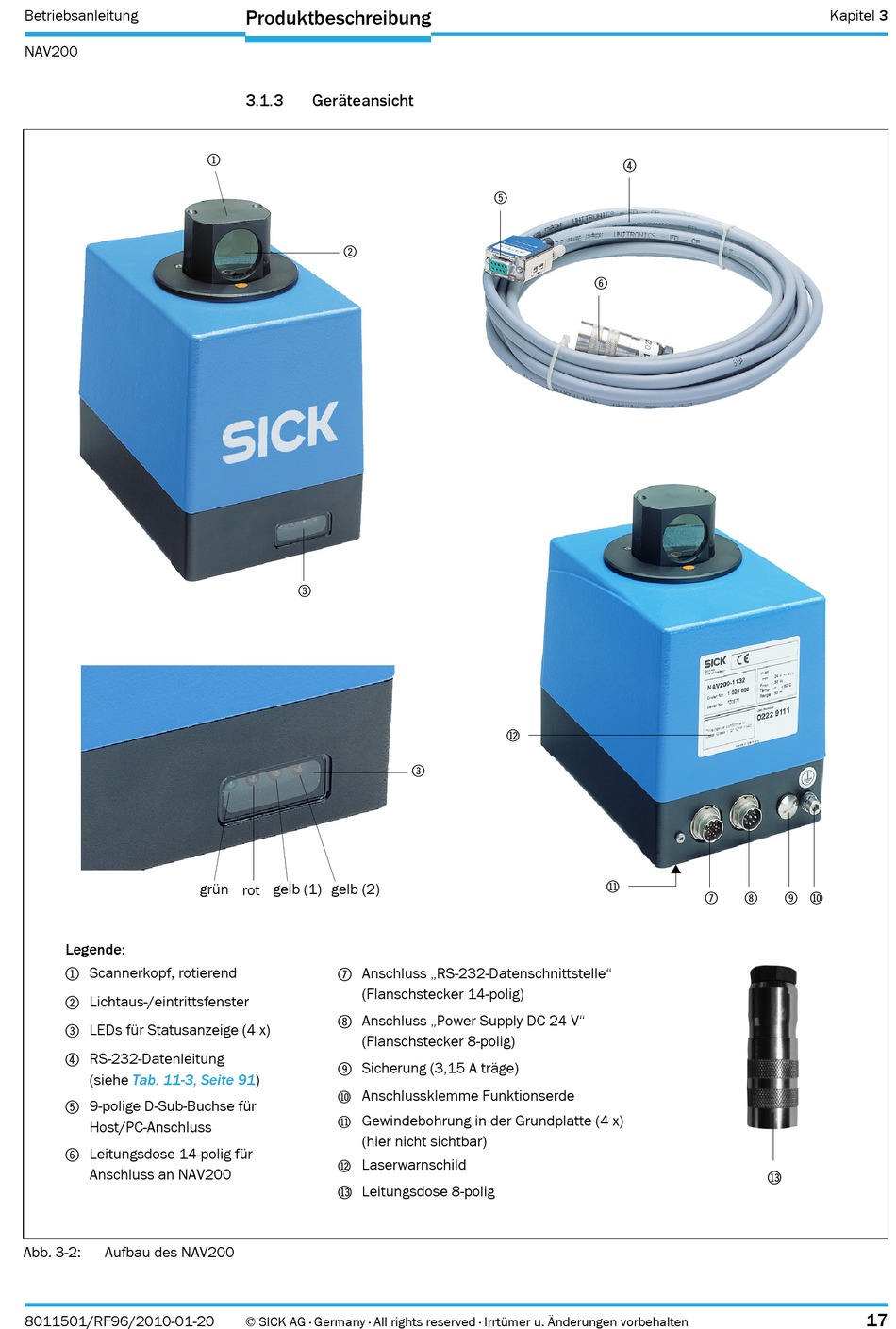

Abb. 3-2:
Aufbau des NAV200
8011501/RF96/2010-01-20
Produktbeschreibung
3.1.3
Geräteansicht
1
2
3
grün
rot gelb (1) gelb (2)
Anschluss „RS-232-Datenschnittstelle"
7
(Flanschstecker 14-polig)
Anschluss „Power Supply DC 24 V"
8
(Flanschstecker 8-polig)
Sicherung (3,15 A träge)
9
91)
Anschlussklemme Funktionserde
bl
Gewindebohrung in der Grundplatte (4 x)
bm
(hier nicht sichtbar)
Laserwarnschild
bn
Leitungsdose 8-polig
bo
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
5
bn
3
4
6
bm
7
8
Kapitel 3
9
bl
bo
