Inbetriebnahme und Konfiguration
– Der Reflektorradius der Reflektoren für diesen Layer. Da innerhalb eines Layers nur
einheitliche Reflektoren verwendet werden dürfen, gilt dieser Wert für alle Reflekto-
ren des Layers.
– für ebene Reflektoren hier den Wert „0" eintragen
– für zylinderförmige Reflektoren den Radius des Zylinders eintragen
– Mit Hilfe der Option Z
kannte Reflektoren vermessen und übertragen werden sollen.
5. Dialogfenster mit OK bestätigen.
Das NAV200 startet das Mapping und zeigt in einem Informationsfenster von
NAV200 Setup den Fortschritt des Mappings an.

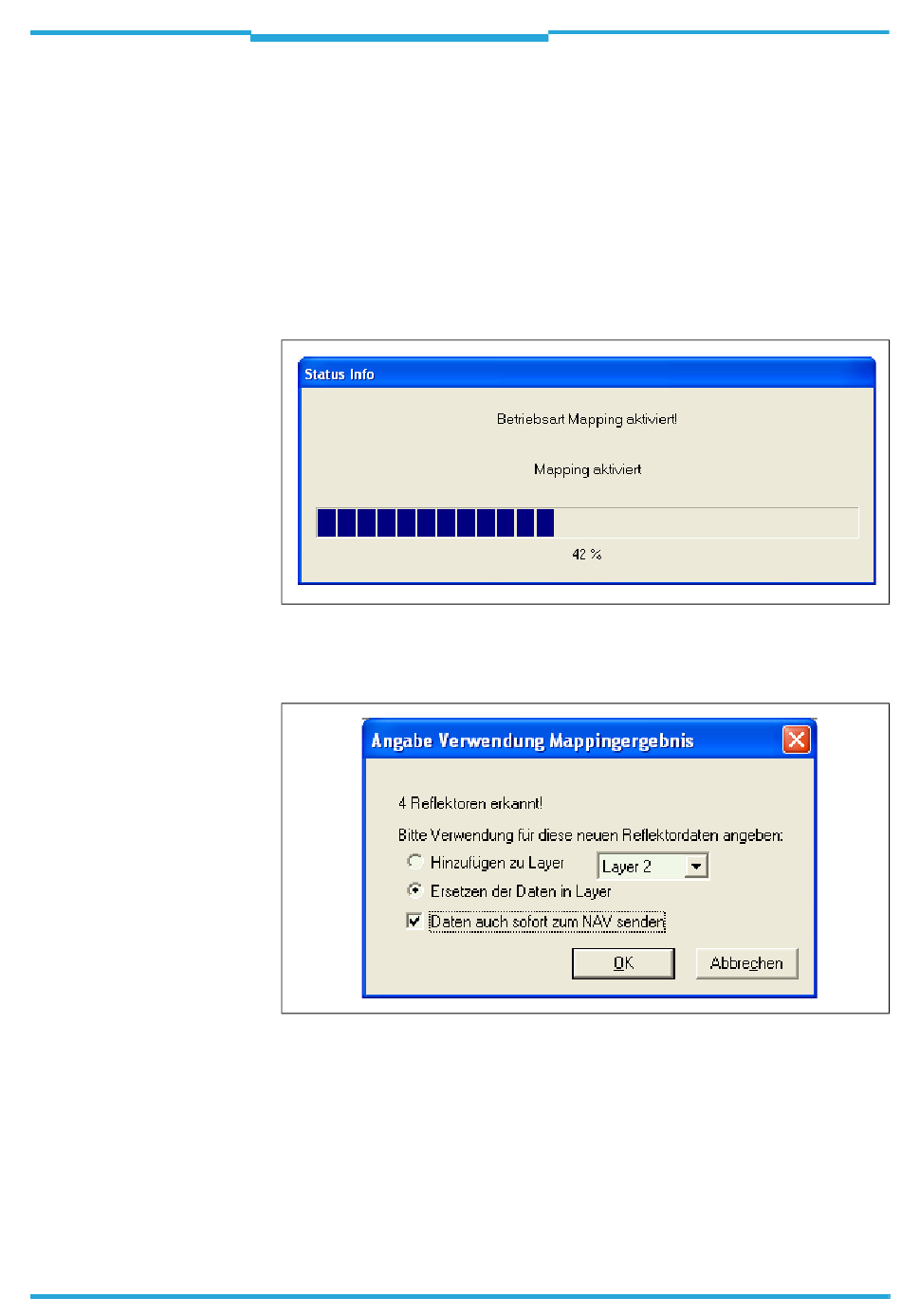

Abb. 6-18: Informationsfenster während des Mappings
6. Nach erfolgreichem Abschluss des Mappings erscheint ein Dialogfenster, das die un-
terschiedliche Verwendung des Mapping-Ergebnisses erlaubt.
s
Abb. 6-19: Rückmeldung des NAV200 und Weiterverarbeitung des Mapping-Ergebnisses
Folgende Möglichkeiten bestehen:
– Option H
INZUFÜGEN ZU
Das NAV200 fügt die Koordinaten der erkannten Reflektoren als neue Reflektoren
zum ausgewählten Layer hinzu.
– Option E
RSETZEN DER
Ersetzt die alten Reflektorkoordinaten im gemappten Layer komplett durch die neu-
en Reflektorkoordinaten.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
R
U MAPPENDE
EFLEKTOREN
L
und Auswahl eines gewünschten Layers:
AYER
D
L
:
ATEN IM
AYER
bestimmen, ob alle oder nur neu er-
Kapitel 6
69
