Kapitel 5
42
Elektroinstallation
5.3

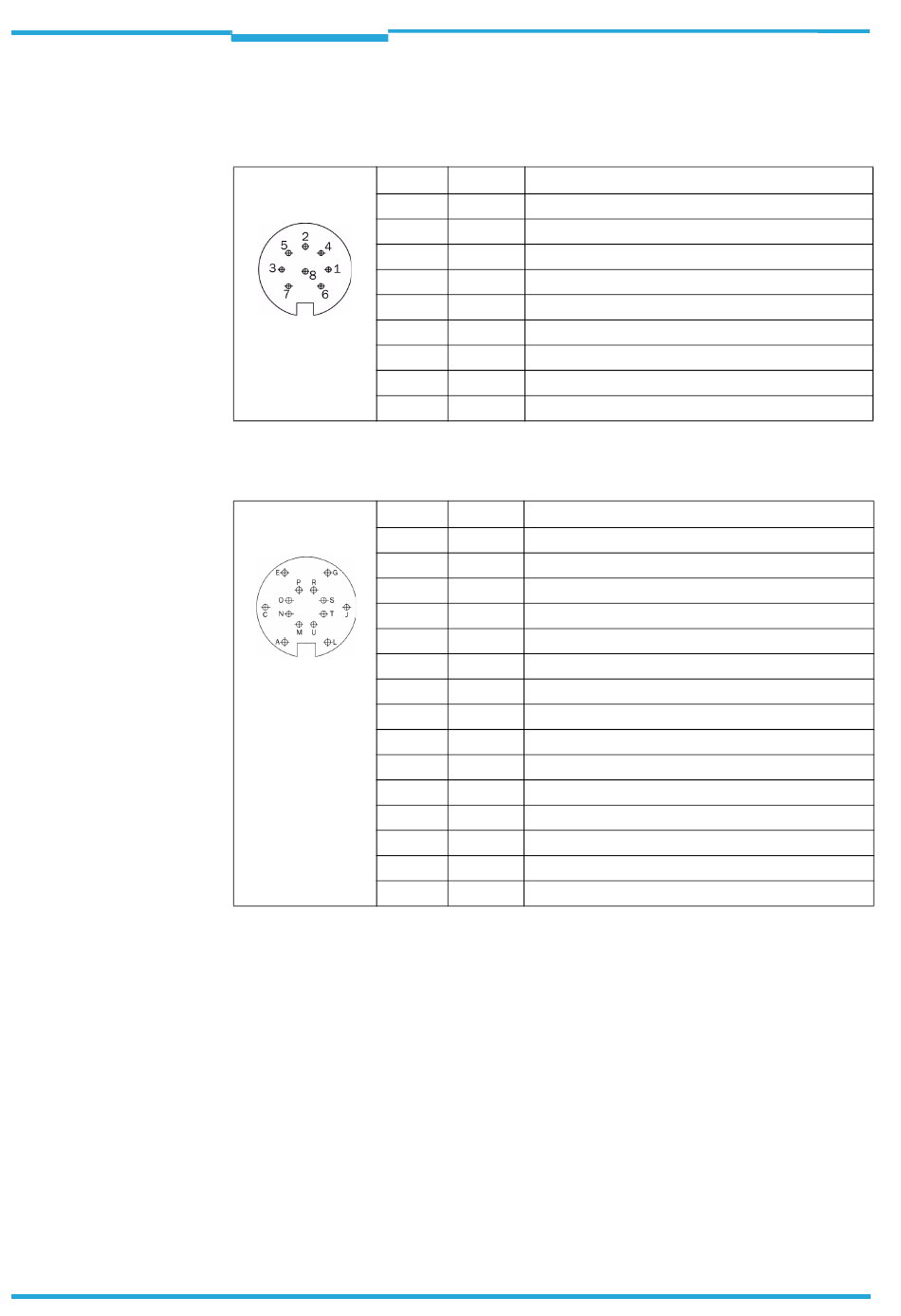

Pinbelegung der Anschlüsse
5.3.1
Gerätestecker „Stromversorgung"
Pin
1
2
3
4
5
6
7
8
Gehäuse –
Tab. 5-1:
Pinbelegung des 8-poligen Flanschsteckers für den Anschluss der Stromversorgung
5.3.2
Gerätestecker „RS-232-Datenschnittstelle"
Pin
A
C
E
G
J
L
M
N
O
P
R
S
T
U
Gehäuse –
Tab. 5-2:
Pinbelegung des 14-poligen Flanschsteckers für den Anschluss der RS-232-
Datenleitung
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Signal
Funktion
DC 24 V
Versorgungsspannung
0 V
0 V
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
Schirmung
Signal
Funktion
GND
GND
n. c.
n. c.
TxD
Sender (NAV200)
RxD
Empfänger (NAV200)
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
n. c.
Schirmung
Betriebsanleitung
Laser-Positioniersystem NAV200
8011501/RF96/2010-01-20
