Betriebsanleitung
NAV200
3
Produktbeschreibung
Empfehlung
8011501/RF96/2010-01-20
Produktbeschreibung
Diese Kapitel informiert über Aufbau, Eigenschaften und Funktionen des NAV200.
Zur Unterstützung der Montage, der elektrischen Installation und der Inbetriebnahme
sowie für die Konfiguration mit der Konfigurationssoftware NAV200 Setup das Kapitel
vor Aufnahme der Tätigkeiten lesen.
3.1
Aufbau des Systems
3.1.1
Lieferumfang (ohne Datenleitung)
NAV200

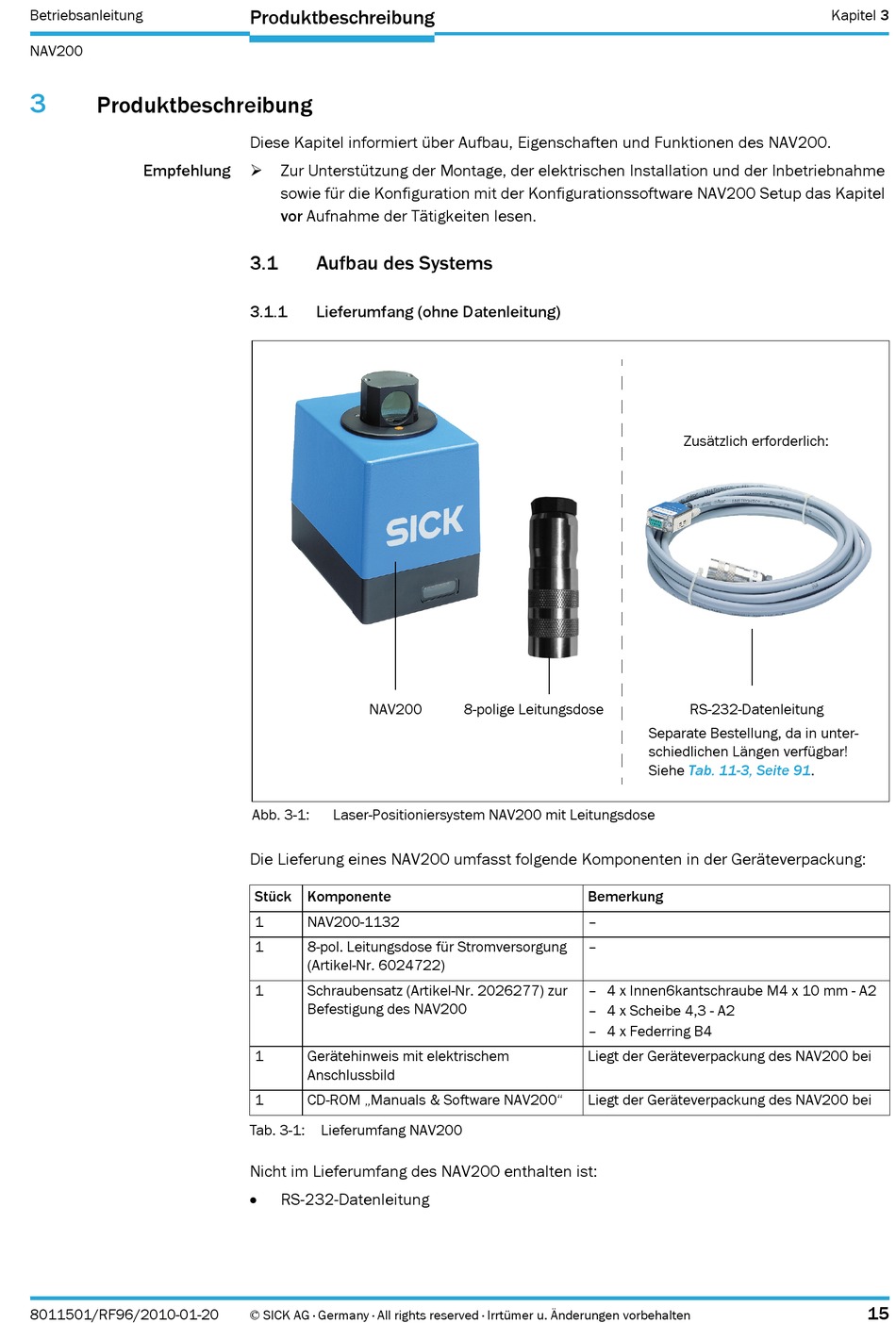

Abb. 3-1:
Laser-Positioniersystem NAV200 mit Leitungsdose
Die Lieferung eines NAV200 umfasst folgende Komponenten in der Geräteverpackung:
Stück Komponente
1
NAV200-1132
1
8-pol. Leitungsdose für Stromversorgung
(Artikel-Nr. 6024722)
1
Schraubensatz (Artikel-Nr. 2026277) zur
Befestigung des NAV200
1
Gerätehinweis mit elektrischem
Anschlussbild
1
CD-ROM „Manuals & Software NAV200"
Tab. 3-1:
Lieferumfang NAV200
Nicht im Lieferumfang des NAV200 enthalten ist:
RS-232-Datenleitung
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
8-polige Leitungsdose
Bemerkung
– 4 x Innen6kantschraube M4 x 10 mm - A2
– 4 x Scheibe 4,3 - A2
– 4 x Federring B4
Liegt der Geräteverpackung des NAV200 bei
Liegt der Geräteverpackung des NAV200 bei
Zusätzlich erforderlich:
RS-232-Datenleitung
Separate Bestellung, da in unter-
schiedlichen Längen verfügbar!
Siehe
Tab. 11-3, Seite
91.
Kapitel 3
15
