Inbetriebnahme und Konfiguration
Textdatei „Reflektordaten"
Eine solche Datei enthält alle Informationen für ein oder mehrere Layer: X- und Y-Koordina-
ten sowie den Reflektorradius, der innerhalb eines Layers für alle Reflektoren identisch ist.
Diese Daten sind somit Teil eines Projektes. Reflektordaten lassen sich analog zu Projekt-
dateien mit den Menübefehlen P
R
aus einer entsprechenden Textdatei von einem Datenträger einlesen oder
EFLEKTORDATEN
darauf abspeichern. Dabei können aus der Liste aller vorhandenen Layer beliebige Kombi-
nationen ausgewählt werden.
Dateien mit Reflektordaten besitzen die Dateiendung „.ref".

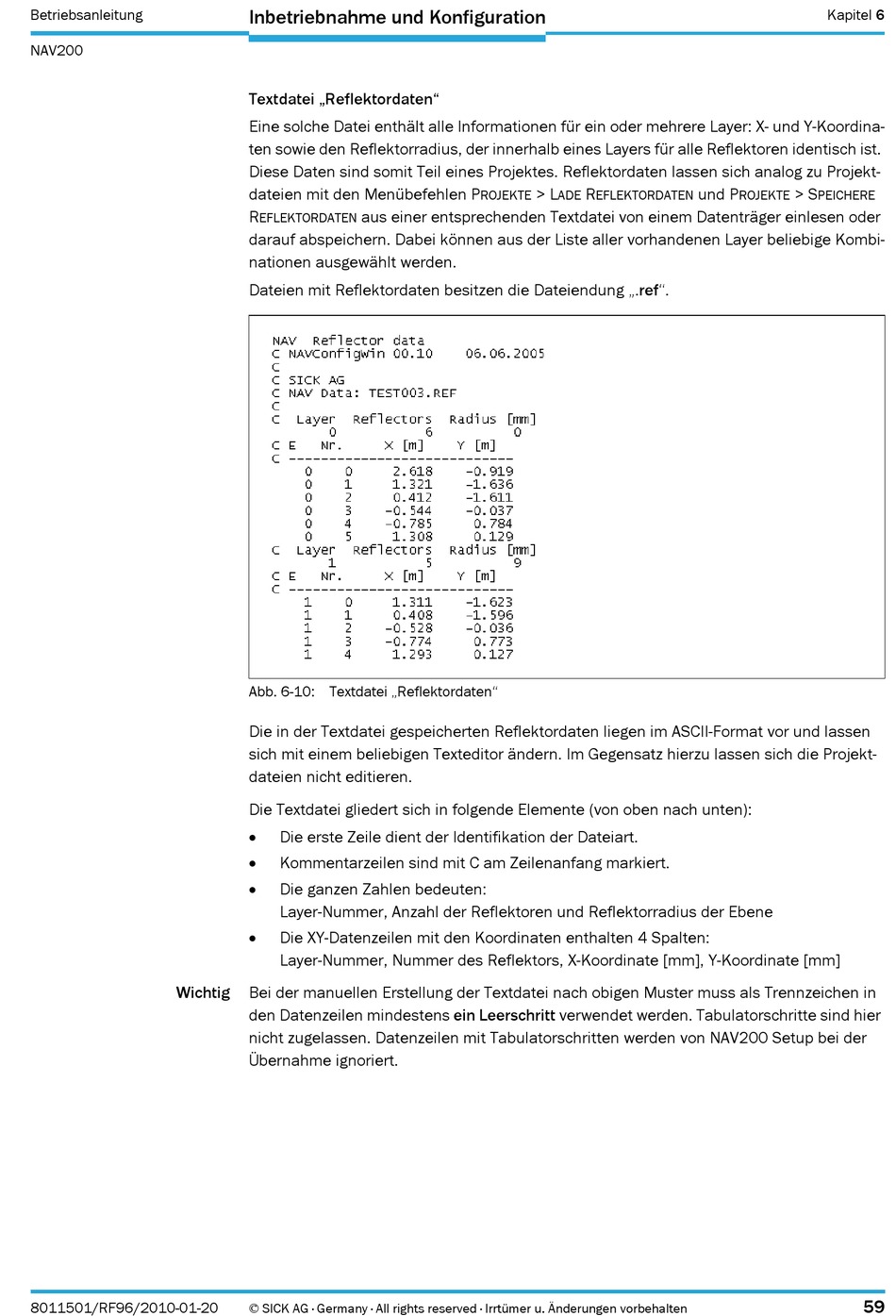

Abb. 6-10: Textdatei „Reflektordaten"
Die in der Textdatei gespeicherten Reflektordaten liegen im ASCII-Format vor und lassen
sich mit einem beliebigen Texteditor ändern. Im Gegensatz hierzu lassen sich die Projekt-
dateien nicht editieren.
Die Textdatei gliedert sich in folgende Elemente (von oben nach unten):
Die erste Zeile dient der Identifikation der Dateiart.
Kommentarzeilen sind mit C am Zeilenanfang markiert.
Die ganzen Zahlen bedeuten:
Layer-Nummer, Anzahl der Reflektoren und Reflektorradius der Ebene
Die XY-Datenzeilen mit den Koordinaten enthalten 4 Spalten:
Layer-Nummer, Nummer des Reflektors, X-Koordinate [mm], Y-Koordinate [mm]
Bei der manuellen Erstellung der Textdatei nach obigen Muster muss als Trennzeichen in
den Datenzeilen mindestens ein Leerschritt verwendet werden. Tabulatorschritte sind hier
nicht zugelassen. Datenzeilen mit Tabulatorschritten werden von NAV200 Setup bei der
Übernahme ignoriert.
