Elektroinstallation
5.3.3
Anschlussleitung Stromversorgung

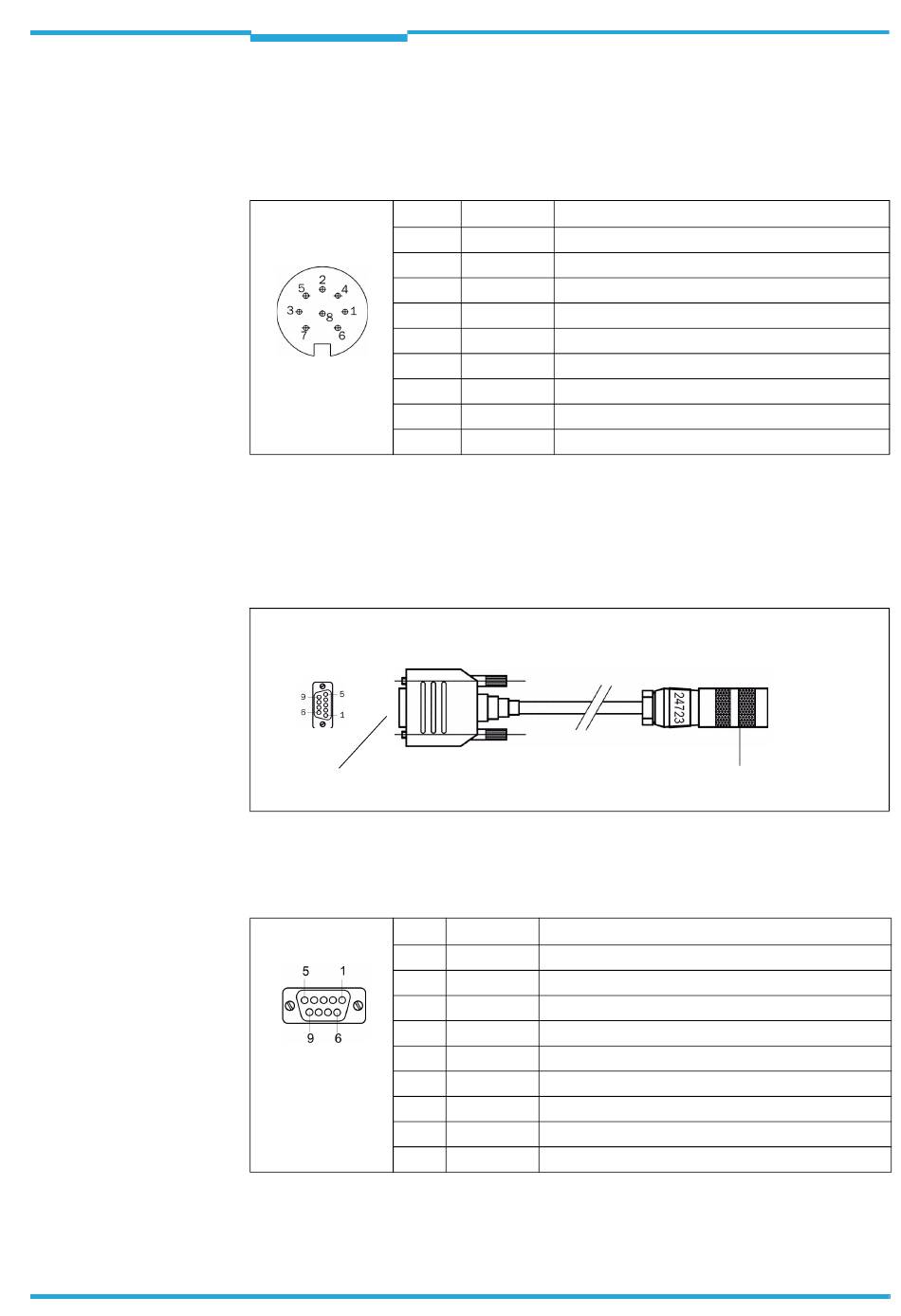

Tab. 5-3
zeigt die Pinbelegung der Leitungsdose für den Anschluss der Stromversorgung.
Die metallische Leitungsdose sorgt für die elektrische Verbindung zum Gehäuse des
NAV200.
Pin
1
2
3
4
5
6
7
8
Gehäuse –
Tab. 5-3:
Pinbelegung der 8-poligen Leitungsdose für den Anschluss der Stromversorgung,
Ansicht der Lötanschlüsse
5.3.4
RS-232-Datenleitung
Abb. 5-2
zeigt die RS-232-Datenleitung Artikel-Nr. 6024723 (5 m)/Artikel-Nr. 2030334
(6,5 m)/Artikel-Nr. 2043664 (10 m):
Anschluss am PC/Host
9-polige D-Sub-Buchse
Abb. 5-2:
Konfektionierte RS-232-Datenleitung Artikel-Nr. 6024723/Artikel-Nr. 2030334/Artikel-
Nr. 2043664
Tab. 5-4
zeigt die Pinbelegung der 9-pol. D-Sub-Buchse der Datenleitung:
Pin
1
2
3
4
5
6
7
8
9
Tab. 5-4:
Pinbelegung der 9-poligen D-Sub-Buchse der RS-232-Datenleitung
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Signal
Funktion
DC 24 V
Versorgungsspannung
0 V
0 V
n. c.
–
n. c.
–
n. c.
–
n. c.
–
n. c.
–
n. c.
–
Schirmung
Signal
Funktion
n. c.
–
RxD
Empfänger (Host)
TxD
Sender (Host)
n. c.
–
GND
GND
n. c.
–
n. c.
–
n. c.
–
n. c.
–
Kapitel 5
Anschluss am NAV200
14-polige Leitungsdose
