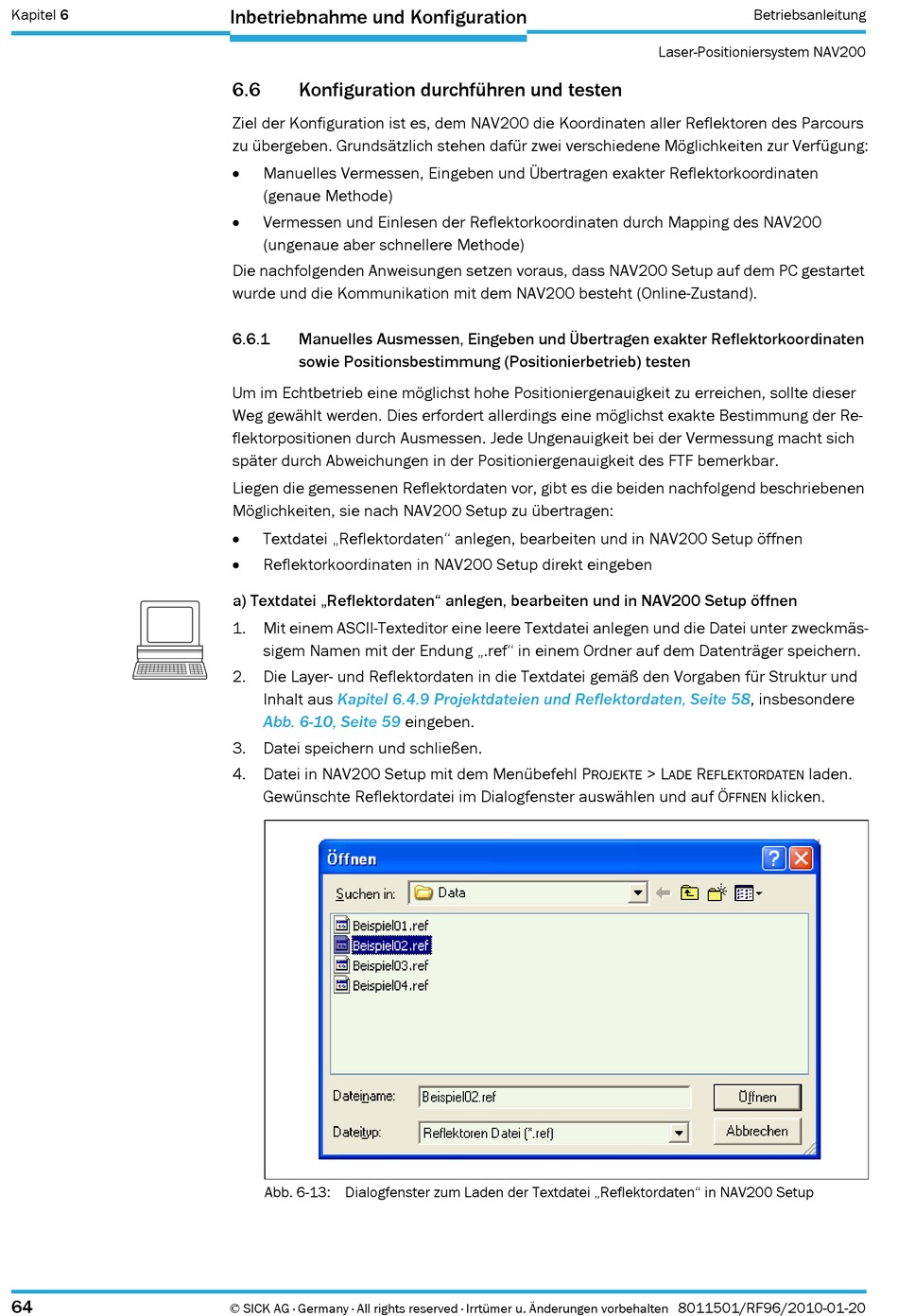

Kapitel 6
64
Inbetriebnahme und Konfiguration
6.6
Konfiguration durchführen und testen
Ziel der Konfiguration ist es, dem NAV200 die Koordinaten aller Reflektoren des Parcours
zu übergeben. Grundsätzlich stehen dafür zwei verschiedene Möglichkeiten zur Verfügung:
Manuelles Vermessen, Eingeben und Übertragen exakter Reflektorkoordinaten
(genaue Methode)
Vermessen und Einlesen der Reflektorkoordinaten durch Mapping des NAV200
(ungenaue aber schnellere Methode)
Die nachfolgenden Anweisungen setzen voraus, dass NAV200 Setup auf dem PC gestartet
wurde und die Kommunikation mit dem NAV200 besteht (Online-Zustand).
6.6.1
Manuelles Ausmessen, Eingeben und Übertragen exakter Reflektorkoordinaten
sowie Positionsbestimmung (Positionierbetrieb) testen
Um im Echtbetrieb eine möglichst hohe Positioniergenauigkeit zu erreichen, sollte dieser
Weg gewählt werden. Dies erfordert allerdings eine möglichst exakte Bestimmung der Re-
flektorpositionen durch Ausmessen. Jede Ungenauigkeit bei der Vermessung macht sich
später durch Abweichungen in der Positioniergenauigkeit des FTF bemerkbar.
Liegen die gemessenen Reflektordaten vor, gibt es die beiden nachfolgend beschriebenen
Möglichkeiten, sie nach NAV200 Setup zu übertragen:
Textdatei „Reflektordaten" anlegen, bearbeiten und in NAV200 Setup öffnen
Reflektorkoordinaten in NAV200 Setup direkt eingeben
a) Textdatei „Reflektordaten" anlegen, bearbeiten und in NAV200 Setup öffnen
1. Mit einem ASCII-Texteditor eine leere Textdatei anlegen und die Datei unter zweckmäs-
sigem Namen mit der Endung „.ref" in einem Ordner auf dem Datenträger speichern.
2. Die Layer- und Reflektordaten in die Textdatei gemäß den Vorgaben für Struktur und
Inhalt aus
Kapitel 6.4.9 Projektdateien und Reflektordaten, Seite
Abb. 6-10, Seite 59
3. Datei speichern und schließen.
4. Datei in NAV200 Setup mit dem Menübefehl P
Gewünschte Reflektordatei im Dialogfenster auswählen und auf Ö
Abb. 6-13: Dialogfenster zum Laden der Textdatei „Reflektordaten" in NAV200 Setup
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
eingeben.
Betriebsanleitung
Laser-Positioniersystem NAV200
58, insbesondere
> L
R
ROJEKTE
ADE
EFLEKTORDATEN
FFNEN
8011501/RF96/2010-01-20
laden.
klicken.
